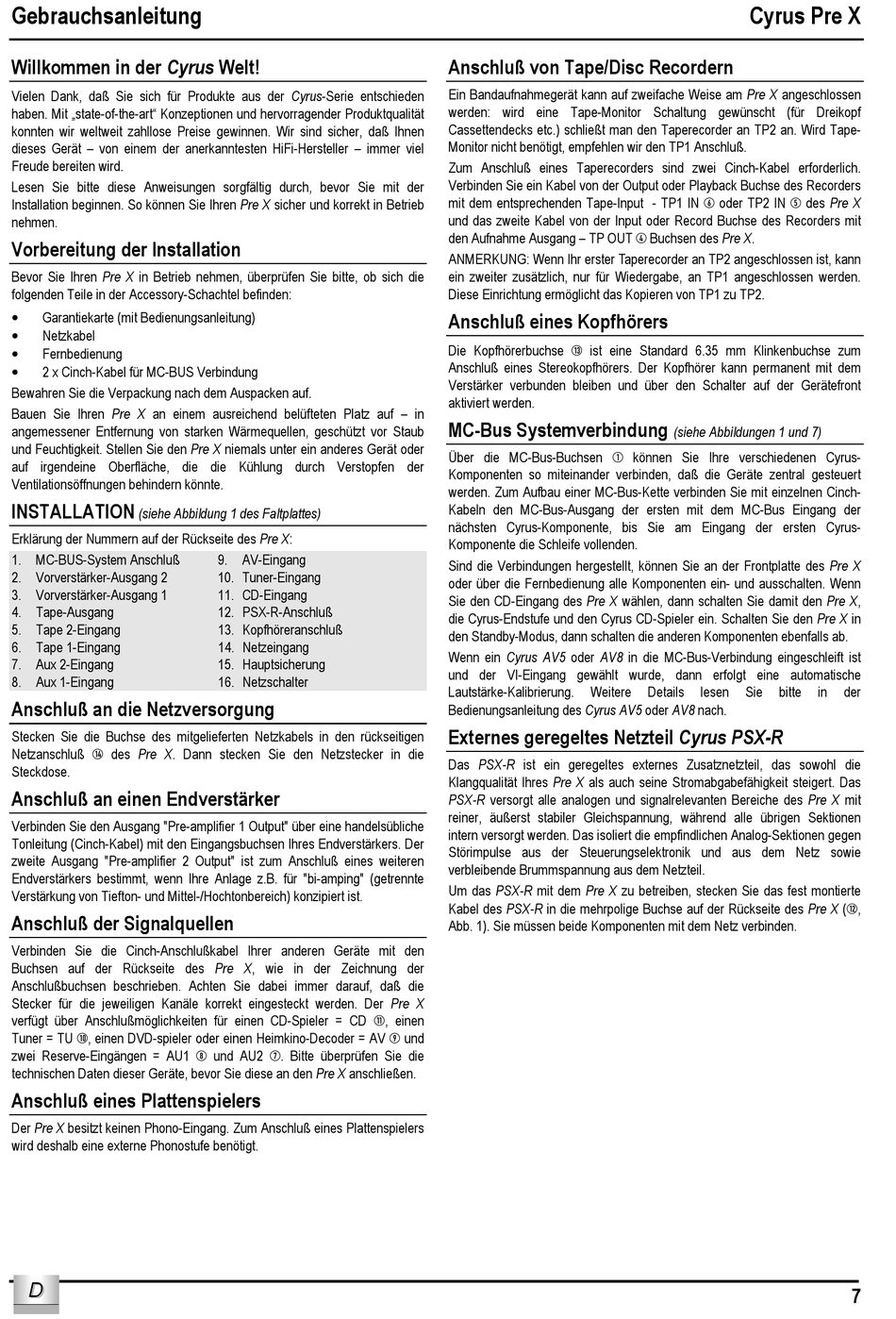

Gebrauchsanleitung
Willkommen in der Cyrus Welt!
Vielen Dank, daß Sie sich für Produkte aus der Cyrus-Serie entschieden
haben. Mit „state-of-the-art" Konzeptionen und hervorragender Produktqualität
konnten wir weltweit zahllose Preise gewinnen. Wir sind sicher, daß Ihnen
dieses Gerät – von einem der anerkanntesten HiFi-Hersteller – immer viel
Freude bereiten wird.
Lesen Sie bitte diese Anweisungen sorgfältig durch, bevor Sie mit der
Installation beginnen. So können Sie Ihren Pre X sicher und korrekt in Betrieb
nehmen.
Vorbereitung der Installation
Bevor Sie Ihren Pre X in Betrieb nehmen, überprüfen Sie bitte, ob sich die
folgenden Teile in der Accessory-Schachtel befinden:
•
Garantiekarte (mit Bedienungsanleitung)
•
Netzkabel
•
Fernbedienung
•
2 x Cinch-Kabel für MC-BUS Verbindung
Bewahren Sie die Verpackung nach dem Auspacken auf.
Bauen Sie Ihren Pre X an einem ausreichend belüfteten Platz auf – in
angemessener Entfernung von starken Wärmequellen, geschützt vor Staub
und Feuchtigkeit. Stellen Sie den Pre X niemals unter ein anderes Gerät oder
auf irgendeine Oberfläche, die die Kühlung durch Verstopfen der
Ventilationsöffnungen behindern könnte.
INSTALLATION
(siehe Abbildung 1 des Faltplattes)
Erklärung der Nummern auf der Rückseite des Pre X:
1. MC-BUS-System Anschluß
2. Vorverstärker-Ausgang 2
3. Vorverstärker-Ausgang 1
4. Tape-Ausgang
5. Tape 2-Eingang
6. Tape 1-Eingang
7. Aux 2-Eingang
8. Aux 1-Eingang
Anschluß an die Netzversorgung
Stecken Sie die Buchse des mitgelieferten Netzkabels in den rückseitigen
Netzanschluß 1$ des Pre X. Dann stecken Sie den Netzstecker in die
Steckdose.
Anschluß an einen Endverstärker
Verbinden Sie den Ausgang "Pre-amplifier 1 Output" über eine handelsübliche
Tonleitung (Cinch-Kabel) mit den Eingangsbuchsen Ihres Endverstärkers. Der
zweite Ausgang "Pre-amplifier 2 Output" ist zum Anschluß eines weiteren
Endverstärkers bestimmt, wenn Ihre Anlage z.B. für "bi-amping" (getrennte
Verstärkung von Tiefton- und Mittel-/Hochtonbereich) konzipiert ist.
Anschluß der Signalquellen
Verbinden Sie die Cinch-Anschlußkabel Ihrer anderen Geräte mit den
Buchsen auf der Rückseite des Pre X, wie in der Zeichnung der
Anschlußbuchsen beschrieben. Achten Sie dabei immer darauf, daß die
Stecker für die jeweiligen Kanäle korrekt eingesteckt werden. Der Pre X
verfügt über Anschlußmöglichkeiten für einen CD-Spieler = CD 1!, einen
Tuner = TU 1), einen DVD-spieler oder einen Heimkino-Decoder = AV i und
zwei Reserve-Eingängen = AU1 h und AU2 g. Bitte überprüfen Sie die
technischen Daten dieser Geräte, bevor Sie diese an den Pre X anschließen.
Anschluß eines Plattenspielers
Der Pre X besitzt keinen Phono-Eingang. Zum Anschluß eines Plattenspielers
wird deshalb eine externe Phonostufe benötigt.
D
D
9. AV-Eingang
10. Tuner-Eingang
11. CD-Eingang
12. PSX-R-Anschluß
13. Kopfhöreranschluß
14. Netzeingang
15. Hauptsicherung
16. Netzschalter
Anschluß von Tape/Disc Recordern
Ein Bandaufnahmegerät kann auf zweifache Weise am Pre X angeschlossen
werden: wird eine Tape-Monitor Schaltung gewünscht (für Dreikopf
Cassettendecks etc.) schließt man den Taperecorder an TP2 an. Wird Tape-
Monitor nicht benötigt, empfehlen wir den TP1 Anschluß.
Zum Anschluß eines Taperecorders sind zwei Cinch-Kabel erforderlich.
Verbinden Sie ein Kabel von der Output oder Playback Buchse des Recorders
mit dem entsprechenden Tape-Input - TP1 IN f oder TP2 IN e des Pre X
und das zweite Kabel von der Input oder Record Buchse des Recorders mit
den Aufnahme Ausgang – TP OUT d Buchsen des Pre X.
ANMERKUNG: Wenn Ihr erster Taperecorder an TP2 angeschlossen ist, kann
ein zweiter zusätzlich, nur für Wiedergabe, an TP1 angeschlossen werden.
Diese Einrichtung ermöglicht das Kopieren von TP1 zu TP2.
Anschluß eines Kopfhörers
Die Kopfhörerbuchse 1# ist eine Standard 6.35 mm Klinkenbuchse zum
Anschluß eines Stereokopfhörers. Der Kopfhörer kann permanent mit dem
Verstärker verbunden bleiben und über den Schalter auf der Gerätefront
aktiviert werden.
MC-Bus Systemverbindung
Über die MC-Bus-Buchsen a können Sie Ihre verschiedenen Cyrus-
Komponenten so miteinander verbinden, daß die Geräte zentral gesteuert
werden. Zum Aufbau einer MC-Bus-Kette verbinden Sie mit einzelnen Cinch-
Kabeln den MC-Bus-Ausgang der ersten mit dem MC-Bus Eingang der
nächsten Cyrus-Komponente, bis Sie am Eingang der ersten Cyrus-
Komponente die Schleife vollenden.
Sind die Verbindungen hergestellt, können Sie an der Frontplatte des Pre X
oder über die Fernbedienung alle Komponenten ein- und ausschalten. Wenn
Sie den CD-Eingang des Pre X wählen, dann schalten Sie damit den Pre X,
die Cyrus-Endstufe und den Cyrus CD-Spieler ein. Schalten Sie den Pre X in
den Standby-Modus, dann schalten die anderen Komponenten ebenfalls ab.
Wenn ein Cyrus AV5 oder AV8 in die MC-Bus-Verbindung eingeschleift ist
und der VI-Eingang gewählt wurde, dann erfolgt eine automatische
Lautstärke-Kalibrierung.
Weitere
Bedienungsanleitung des Cyrus AV5 oder AV8 nach.
Externes geregeltes Netzteil Cyrus PSX-R
Das PSX-R ist ein geregeltes externes Zusatznetzteil, das sowohl die
Klangqualität Ihres Pre X als auch seine Stromabgabefähigkeit steigert. Das
PSX-R versorgt alle analogen und signalrelevanten Bereiche des Pre X mit
reiner, äußerst stabiler Gleichspannung, während alle übrigen Sektionen
intern versorgt werden. Das isoliert die empfindlichen Analog-Sektionen gegen
Störimpulse aus der Steuerungselektronik und aus dem Netz sowie
verbleibende Brummspannung aus dem Netzteil.
Um das PSX-R mit dem Pre X zu betreiben, stecken Sie das fest montierte
Kabel des PSX-R in die mehrpolige Buchse auf der Rückseite des Pre X (1@,
Abb. 1). Sie müssen beide Komponenten mit dem Netz verbinden.
Cyrus Pre X
(siehe Abbildungen 1 und 7)
Details
lesen
Sie
bitte
in
