1. Beschreibung
®

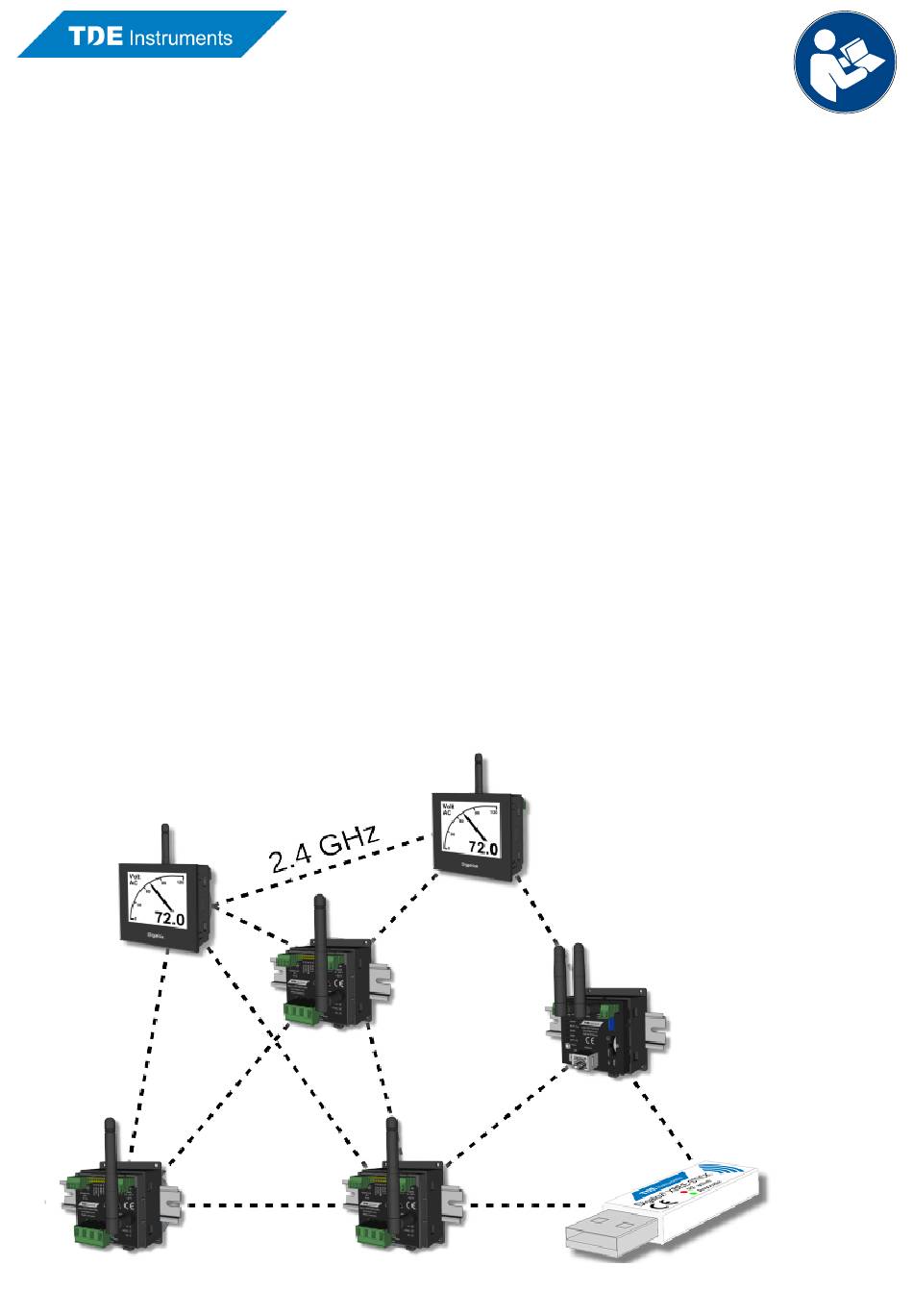

Die Digalox
DPM72-Geräte mit XBEE-Schnittstelle können per XBEE-Funktechnik
(2,4 GHz Mesh-Netzwerk) mit anderen DPM72-Geräten kommunizieren. Messwerte
entfernter Geräte können so als Fernwerte in die Anzeige eingebunden werden.
Auch die individuelle Konfiguration der Geräte wird durch die Funkschnittstelle
gewährleistet. Das Meshnetzwerk bietet eine robuste Verbindung, die den Weiter-
betrieb auch bei einzelnen ausgefallenen Funkknoten sicherstellt. Jeder zusätzliche
Knoten fungiert als Router und vergrößert so die Reichweite des Netzwerks.
2. Spezifikation
• 2,4 GHz (IEEE 802.15.4) Mesh-Netzwerk
• Funkmodul: XB3-24Z8UM-J
(Digi XBee 3 Zigbee 3.0, 2,4 GHz, Mikro, U.FL Ant, MMT)
• Antennenanschluss: SMA
• Reichweite zwischen zwei Funkknoten: bis 60 m in Innenräumen, bis 1200 m
im Freien bei freier Sichtlinie
3. Anschluss
®
Digalox
DPM72-XBEE-Schnittstelle
Bedienungsanleitung (Rev-2022-08)
----- 1 / 4 -----
Werbung
Verwandte Anleitungen für TDE Instruments Digalox DPM72-XBEE
Inhaltszusammenfassung für TDE Instruments Digalox DPM72-XBEE
- Seite 1 ® Digalox DPM72-XBEE-Schnittstelle Bedienungsanleitung (Rev-2022-08) 1. Beschreibung ® Die Digalox DPM72-Geräte mit XBEE-Schnittstelle können per XBEE-Funktechnik (2,4 GHz Mesh-Netzwerk) mit anderen DPM72-Geräten kommunizieren. Messwerte entfernter Geräte können so als Fernwerte in die Anzeige eingebunden werden. Auch die individuelle Konfiguration der Geräte wird durch die Funkschnittstelle gewährleistet.
- Seite 2 4. Konfiguration Zur Konfiguration eines Gerätes den XBEE-Stick in den Rechner stecken. Der Treiber des Sticks wird automatisch installiert, falls der Rechner mit dem Internet verbunden ist. Falls die XBEE-Verbindungseinstellungen des zu verbindenen Geräts zurückgesetzt werden sollen, Anschluss J8 kurzschließen und wieder öffnen. Dadurch schaltet das Gerät in den Konfigurationsmodus.
- Seite 3 6. Status-LEDs Auf der Geräte-Rückseite befinden sich drei LEDs, die den Gerätezustand signalisieren. Beschreibung Bedeutung Power (grün) leuchtet Gerät an Assoc (orange) leuchtet Gerät nicht verbunden Assoc (orange) blinkt Gerät verbunden Act (rot) leuchtet Gerät sendet 7. Kommunikations-Status-Anzeige Auf der Anzeige wird über den Zustand der Kommunikation informiert. Anzeige Beschreibung Bedeutung...
- Seite 4 10 = Gerätefehler 11 = Gerät beschäftigt 12 = Gateway-Pfad nicht verfügbar 13 = Gateway-Zielgerät reagiert nicht 9. Kontaktdaten TDE Instruments GmbH, Gewerbestraße 8, D-71144 Steinenbronn Telefon: +49 7157 20801 E-Mail: info@tde-instruments.de Internet: www.tde-instruments.de, www.digalox.de ----- 4 / 4 -----...
