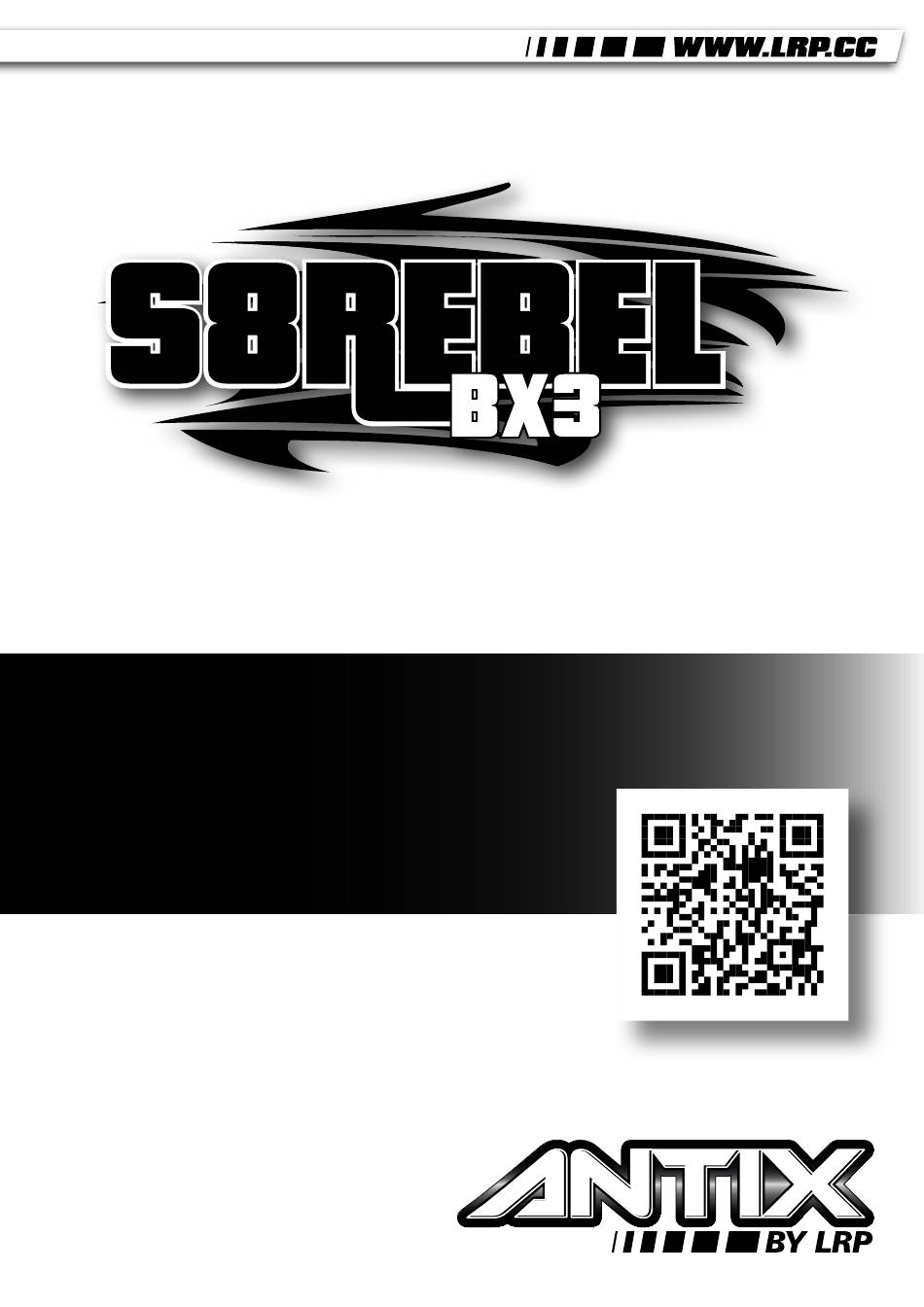

- Seite 1 ANLEITUNG DEUTSCH | SEITE: 2 - 11 MANUAL ENGLISH | PAGE: 12 - 21 INSTRUCTIONS FRANÇAIS | 22 - 31 INSTRUCCIONES ESPAÑOL | 32 - 41 ISTRUZIONI ITALIANOO | 42 - 51 PDF MANUAL DOWNLOAD...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrter Modellbaufreund, vielen Dank, dass Sie sich für ein Antix S8 Rebel BX3 Modell entschieden haben! Dieses Auto ist für Einsteiger und Hobbypiloten konzipiert und verwendet nur hochwertige Materialien für beste Leistungen und Haltbarkeit. Falls ein Kind das Fahrzeug betreiben soll, empfiehlt es sich die Anleitung vor Benutzung mit einem Erwachsenen zu lesen. -
Seite 3: Übersicht Des Inhaltes
ÜBERSICHT DES INHALTES DEUTSCH ANTIX S8 REBEL BX3 - FAHRZEUG ANTIX 2,4GHZ SENDER 1. Stoßdämpfer 1. Antenne 2. Lenkservo 2. Gas-Trimmung 3. Servo Gas / Bremse 3. Lenkungs-Trimmung 4. Antennenhalter 4. Gashebel 5. Box für Empfängerakku 5. Lenkrad 6. Box für Empfänger 6. -
Seite 4: Benötigtes Zubehör / Werkzeug
ORDER NO.: 37006 37006 EMPFOHLENES WERKZEUG Um Wartungs- und Setup-Arbeiten an Ihrem Antix S8 Rebel BX3 durchzuführen, empfehlen wir folgende Werkzeuge: 1.5mm, 2.0mm, 2.5mm Innensechskant; 5.5mm, 7mm Steckschraubenzieher, Kreuzschlitz Schraubendreher, Glühkerzenschlüssel, Messer, Schere, Zange Kreuzschlitz, klein 5,5mm Steckschlüssel Schlitz, groß... -
Seite 5: Sender Und Empfänger Vorbereiten
Setzen Sie vier Batterien der Größe AA oder einen 6.0V Empfängerakku in Hump- Konfiguration in die Batteriebox des Empfängers ein, verbinden diese mit dem Schalter. Als Stromversorgung im Fahrzeug empfehlen wir einen LRP Empfänger Akku. Alternativ zu einem NiMH Empfänger-Akku kann natürlich auch ein LiFePo Akkupack als Stromversorgung im Fahrzeug genutzt werden. -
Seite 6: Schnellstart
SCHNELLSTART SERVORICHTUNG UMKEHREN Wenn der Lenkbefehl bewirkt, dass das Rad in die entgegengesetzte Richtung fährt, muss der Lenkkanal umgedreht werden. Wenn der Gasbefehl das Fahrzeug in die entgegengesetzte Richtung fahren lässt, muss der Gaskanal umgekehrt werden. Um einen Kanal umzukehren, schalten Sie den zugehörigen Umkehrschalter um. „N“... - Seite 7 DEUTSCH EINSTELLEN DER FAILSAFE FUNKTION Dieses Auto ist von Werk aus mit einer Fail-Safe Einheit ausgestattet. Falls es zu Empfangsproblemen kommt, weil Funkstörungen auftreten oder das Auto die Reichweite des Senders verläßt, soll das Auto automatisch bremsen. Die Fail-Safe Einheit ist von Werk aus eingestellt. Sie sollten allerdings lernen, wie man diese einstellt und sie vor jeder Fahrt überprüfen. Der FAILSAFE-Ausgang für die Kanäle 1 (Lenkung) und 2 (Gas/Bremse) kann wie folgt eingestellt werden: 1.
-
Seite 8: Fahrzeug Für Den Betrieb Vorbereiten
SCHNELLSTART VERGASER EINSTELLUNGEN Ihr Antix S8 Rebel BX3 kommt fertig aufgebaut und eingestellt. Trotzdem empfehlen wir vor jedem Start die folgenden Tätigkeiten am Fahrzeug durchzuführen. Die Werkseinstellungen sind ein guter Ausgangspunkt, wenn Sie mit Ihrer Vergasereinstellung nicht zufrieden sind. Drehen Sie die Nadeln vollständig hinein (Vorsicht: Überdrehen Sie diese nicht!) und lösen Sie sie anschließend wieder die unten angegebenen Umdrehungen. -
Seite 9: Wartung / Kontrolle Nach Dem Fahren
Verwenden Sie nur After-Run Öl, welches speziell für RC Motoren hergestellt wird. Verwenden Sie kein Silikon Öl oder ähnliches, da dieses ihrem Motor schadet. Wir empfehlen unser LRP After-Run Öl (Art.Nr. 37910), welches Sie regelmäßig nach dem Fahren anwenden sollten. -
Seite 10: Allgemeine Gewährleistungs- Und Reparaturbestimmungen
Für eine schnelle Abwicklung Ihres Servicefalls legen Sie bitte eine ausführliche Fehlerbeschreibung und ihre Adressdaten der Einsendung bei. Falls ein zurückgesandtes, defektes Produkt von LRP nicht mehr produziert wird, und wir dieses nicht reparieren können, so erhalten Sie statt dessen ein mindestens gleichwertiges Produkt aus einer der Nachfolgeserien. -
Seite 11: Problemlösung
EU Konformitätserklärung ANTIX by LRP S8 Rebel BX3 - RTR (#131322) Die LRP GmbH erklärt hiermit, dass dieses Produkt konform zu den essentiellen Anforderungen der RED und EMC Direktive ist. Eine Kopie der Konformitätserklärung ist online unter folgender Adresse verfügbar : http://www.lrp.cc/ce... -
Seite 52: Explosionszeichnungen
EXPLOSIONSZEICHNUNG / EXPLODED VIEW / PLAN D‘EXPLOSION... - Seite 53 DIBUJO DE LA EXPLOSIÓN / DISEGNO DELL‘ESPLOSIONE...
- Seite 54 EXPLOSIONSZEICHNUNG / EXPLODED VIEW / PLAN D‘EXPLOSION VORDERACHSE / FRONT AXLE / AXE AVANT / EJE DELANTERO / ASSE ANTERIORE HINTERACHSE / REAR AXLE / AXE ARRIÈRE / EJE TRASERO / ASSE POSTERIORE...
- Seite 55 DIBUJO DE LA EXPLOSIÓN / DISEGNO DELL‘ESPLOSIONE MITTELDIFFERENZIAL UND BREMSE / CENTRE DIFFERENTIAL AND BRAKE / DIFFÉRENTIEL CENTRAL ET FREIN / DIFERENCIAL CENTRAL Y FRENO / DIFFERENZIALE CENTRALE E FRENO DIFFERENZIAL VORNE + HINTEN / DIFFERENTIAL FRONT + REAR / DIFFÉRENTIEL AVANT + ARRIÈRE / DIFERENCIAL DELANTERO + TRASERO / DIFFERENZIALE ANTERIORE + POSTERIORE...
-
Seite 56: Warning Notes
WARNING NOTES deutsch Kein Spielzeug. Nicht für Kinder unter 14 Jahren geeignet. Bewahren Sie das Produkt außerhalb der Reichweite von kleinen Kindern auf. Beachten Sie unbedingt die folgenden Hinweise, da diese Ihr Produkt zerstören können und die Gewährleistung ausschließen. Nichtbeachtung dieser Hinweise können zu Sach- und Personenschäden und schweren Verletzungen führen! Lassen Sie das Produkt niemals unbeaufsichtigt, solange es eingeschaltet, in Betrieb oder mit einer Stromquelle verbunden ist. - Seite 61 polnisch To nie jest zabawka. Nie nadaje się dla dzieci poniżej 14 roku życia Strzec należy produktu przed małymi dziećmi i nie przechowywać go w zasięgu ich rąk. Przestrzegać koniecznie podanych wskazówek, brak ich przestrzegania doprowadzić może do zniszczenia produktu i wygaśnięcia prawa gwarancyjnego. Nieprzestrzeganie tych wskazówek doprowadzić...
- Seite 64 S8 REBEL COMMUNITY ON FACEBOOK Lautenbach Racing Products GmbH, Hanfwiesenstraße 37,73614 Schorndorf, Deutschland info@LRP.cc www.LRP.cc KA00102 © 2022 by Lautenbach Racing Products GmbH...
