mod. 82 cm

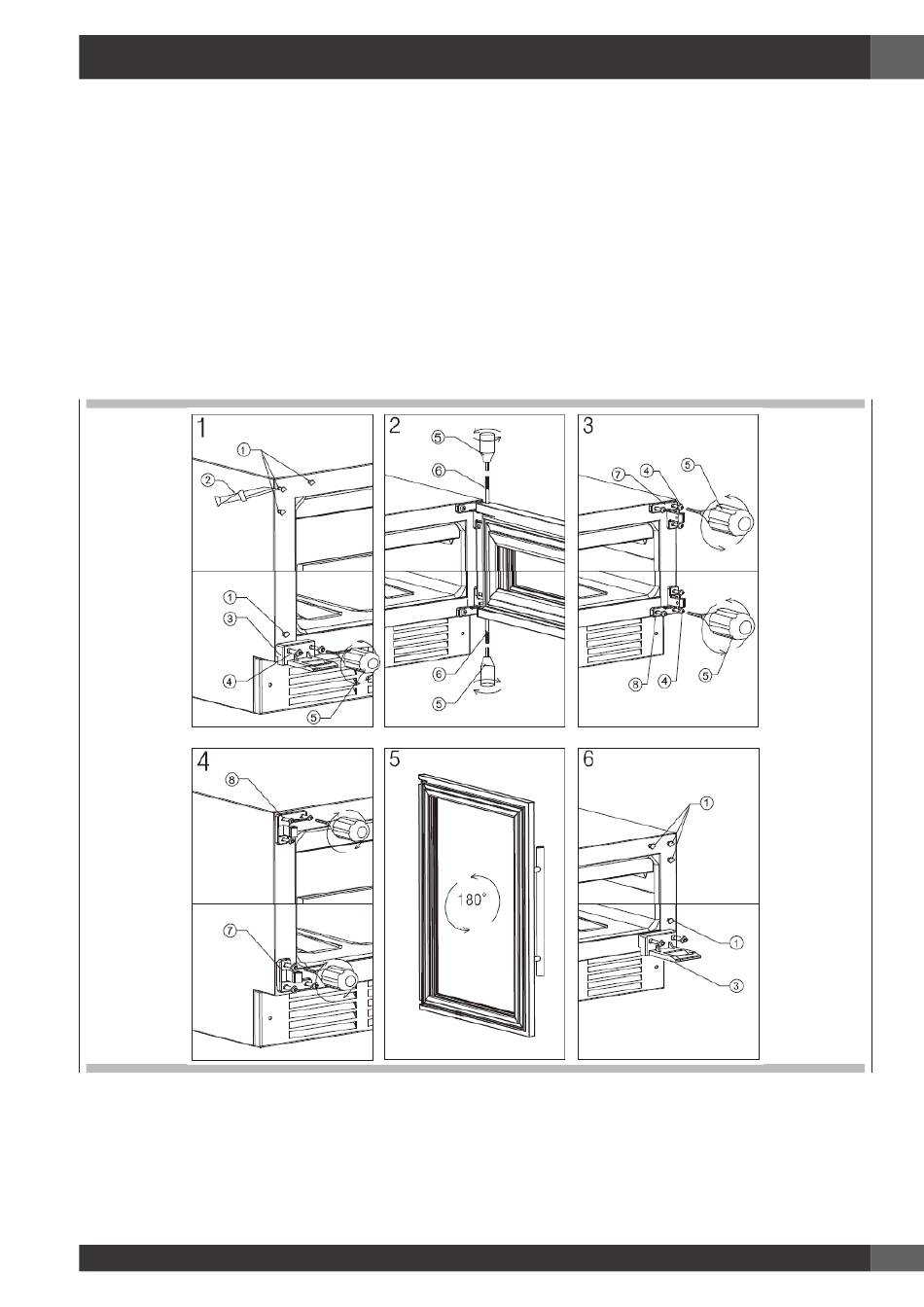

1. Coloque o armário no local de operação aberto, a por-
ta aberta para o ângulo máximo.
2. Use uma faca pequena (2) para tirar o pino decorativo
(1) no lado oposto (Desenho 1);
3. Use a chave sextavada (Ferramenta 5) para desmontar
os parafusos (4) do dispositivo à prova de queda (3) e,
em seguida, remova o dispositivo à prova de queda.
(Desenho 1)
4. Segure a porta, use uma chave sextavada (Ferramenta
5) para desaparafusar o núcleo do eixo da porta (6) a
partir das duas extremidades do topo da porta. Retire a
porta e ponha-a de lado. (Desenho 2)
1. Pinos decorativos
2. Faca
3. Dispositivo à prova de queda
4. M5 seis ângulos
Chave sextavada M5
5.
6. Núcleo do eixo da porta
7. Dobradiça superior da porta
8. Dobradiça inferior da porta
5. Extraia as dobradiças superior e inferior da porta (7)
(8) com a chave sextavada M5 (Ferramenta 5) e, em
seguida, monte a dobradiça da porta no lado oposto.
(Desenho 3 e 4)
6. Rode a porta 180 graus e, em seguida, instale a porta
no lado direito do armário. (Desenho 5)
7. Finalmente, instale o pino decorativo e o dispositivo à
prova de queda no lado oposto. (Desenho 6)
