mod. sottobase (H=82 cm)

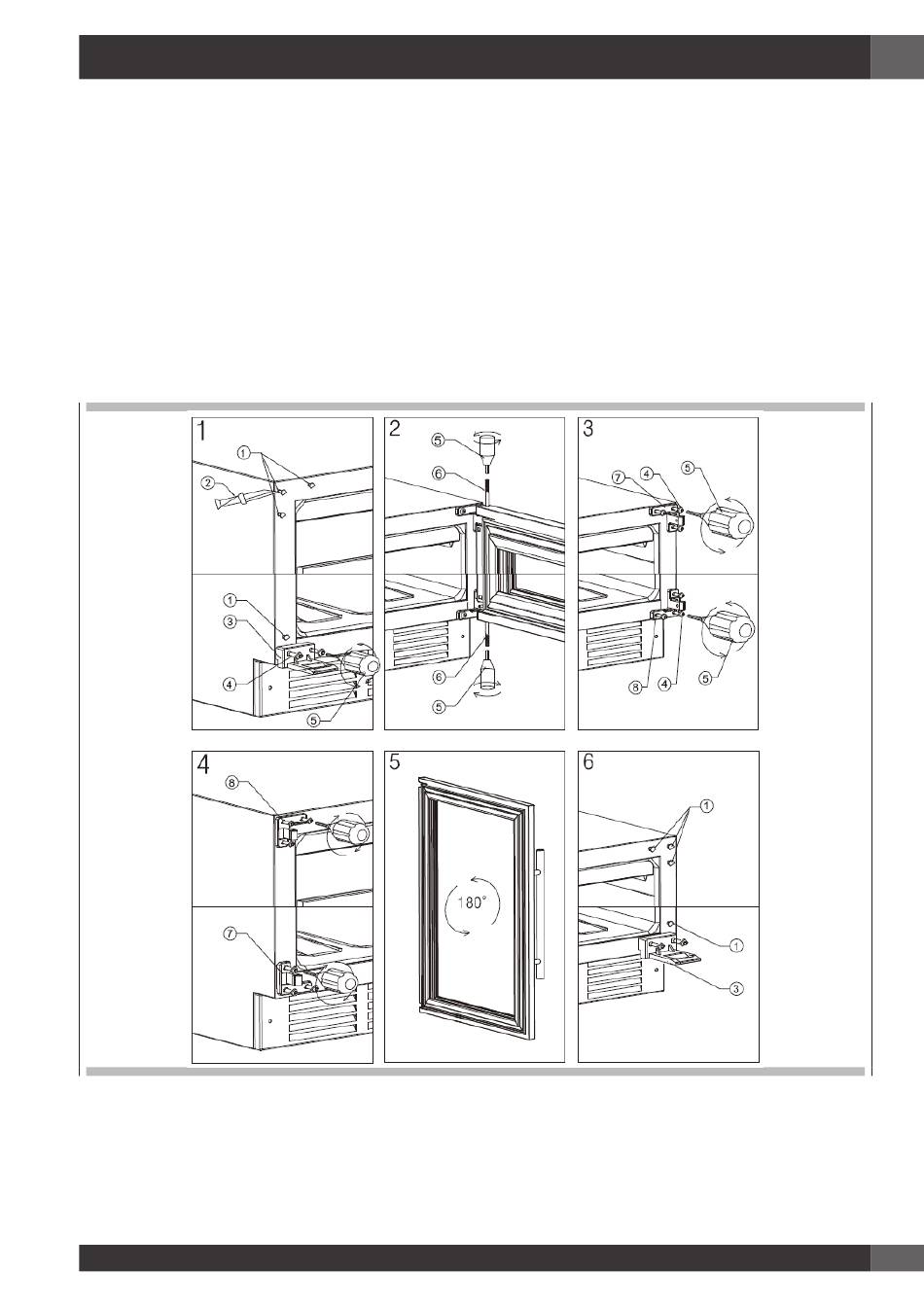

1. Mettere l'apparecchio in uno spazio libero con la poirta
aperta alla massima angolatura,
2. Utilizzare il coltello piccolo (2) per togliere il tappo di
protezione (1) sul lato opposto (Disegno 1);
3. Utilizzare il cacciavite esagonale (Strumento 5) per
smontare le viti (4) del dispositivo anti-gocciolamento
(3), quindi rimuoverlo (Disegno 1).
4. Tenere la porta, utilizzare il cacciavite esagonale
(Strumento 5) per svitare il perno della porta (6) dalle
due estremità della parte superiore della porta. Estrarre
la porta e riporla da un lato. (Disegno 2)
1. Tappo di protezione
2. Coltello
Dispositivo anti-gocciolamento
3.
4. M5 sei angoli
5. Cacciavite esagonale
6. Perno porta
7. Cerniera porta superiore
Cerniera porta inferiore
8.
5. Smontare le cerniere superiore e inferiore della porta (7)
(8) con un cacciavite esagonale (Strumento 5), quindi
montarle sul lato opposto. (Disegni 3 e 4)
6. Ruotare la porta di 180 gradi, quindi installare lo
sportello sul lato destro dell'apparecchio. (Disegno 5)
7. Infine, installare i tappi di protezione e il dispositivo anti-
gocciolamento sul lato opposto. (Disegno 6)
