„LF Unterdrü-
ckung"
Fernsteuerbefehl:
TRIGger:A:EDGE:COUPling
HF- Filter
Aktiviert oder deaktiviert ein zusätzliches 5 kHz-Tiefpassfilter im Triggerpfad. Dieser
Filter entfernt höhere Frequenzen und ist mit AC- und DC-Kopplung verfügbar.
Sie können entweder „HF- Filter" oder „Rauschunter." verwenden.
Fernsteuerbefehl:
TRIGger:A:EDGE:FILTer:HFReject
Rauschunter.
Erweitert die Hysterese, um unerwünschte Triggerereignisse zu vermeiden, die durch
Rauschschwingungen rund um den Triggerpegel verursacht werden.
Sie können entweder „HF- Filter" oder „Rauschunter." verwenden.
Fernsteuerbefehl:
TRIGger:A:EDGE:FILTer:NREJect

5.5 Pulsbreitentrigger

Der Pulsbreitentrigger vergleicht die Pulsbreite (Dauer) mit vorgegebenen Zeitgren-
zwerten. Er erkennt Pulse mit einer exakten Pulsbreite, Pulse, die kürzer oder länger
als eine vorgegebene Zeit sind, sowie Pulse, die innerhalb oder außerhalb des zulässi-
gen Zeitraums liegen. Die Pulsbreite wird am Triggerpegel gemessen.
Sie können mit dem Pulsbreitentrigger beispielsweise auf Glitches triggern.

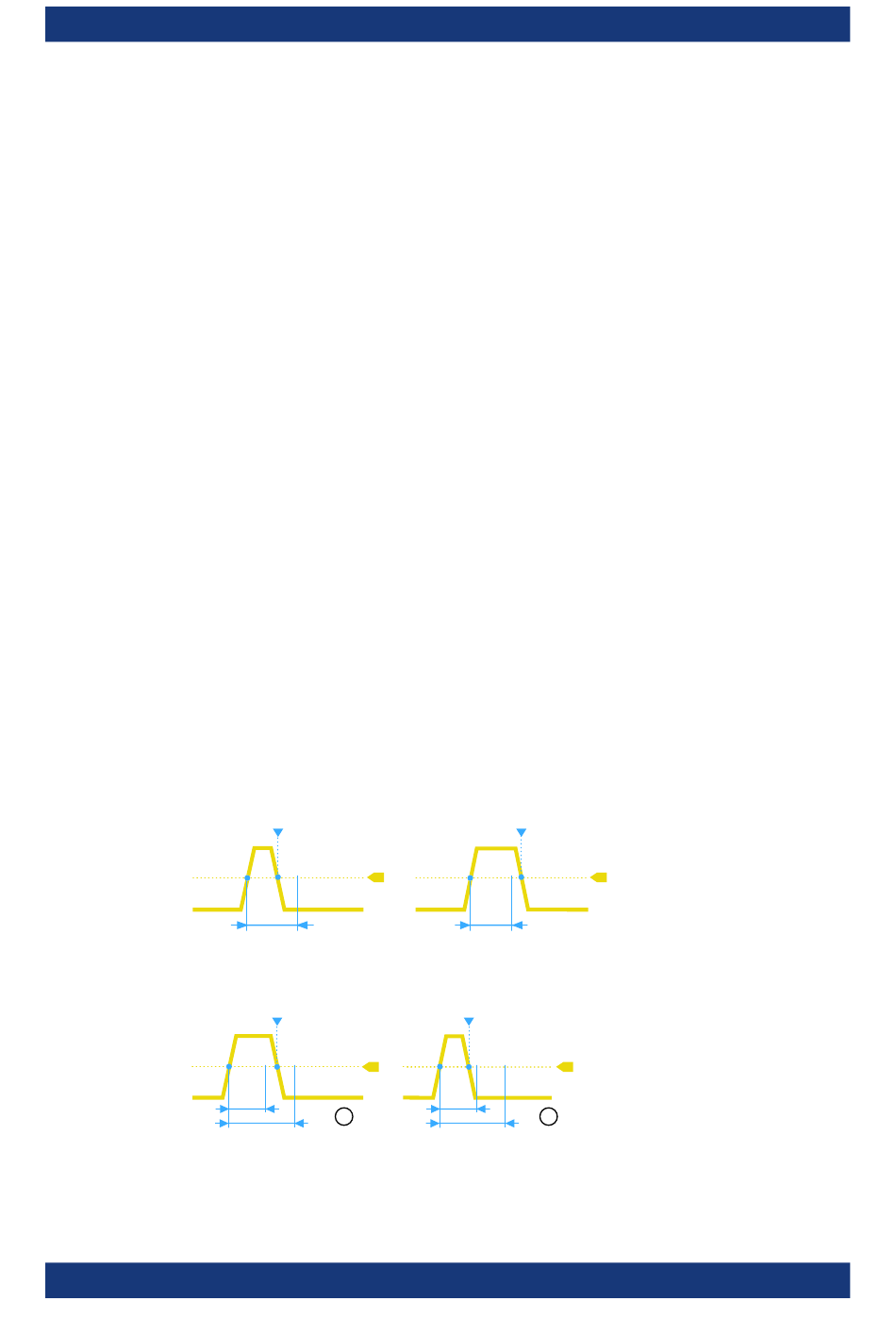

Bild 5-2: Pulsbreite ist kürzer (links) oder länger (rechts) als eine vorgegebene Dauer (auch als
Bild 5-3: Pulsbreite liegt innerhalb oder außerhalb eines zulässigen Zeitbereichs
Benutzerhandbuch 1333.1611.03 ─ 12
Stellt die Triggerkopplung auf hohe Frequenzen ein. Ein 15 kHz-
Hochpassfilter entfernt niedrige Frequenzen aus dem Triggersignal.
Verwenden Sie diesen Modus nur bei Signalen mit sehr hoher Fre-
quenz.
Glitch-Trigger bekannt)
min
1
max
auf Seite 348
auf Seite 348
auf Seite 349
min
2
max
Trigger

Pulsbreitentrigger
