nVent RAYCHEM RMM2-E Installationsanleitung Seite 8

DEUTSCH
EN
WARNUNG: Bei diesem Gerät handelt es sich um eine
DE
elektrische Vorrichtung. Für den einwandfreien Betrieb und zur
Vermeidung gefrorener Rohrleitungen, elektrischer Schläge oder
FR
Brände muss das Gerät fachgerecht installiert werden. Lesen Sie
alle Installationsanweisungen sorgfältig durch und befolgen Sie
RU
diese.
Besondere Bedingungen für den sicheren Einsatz:
Alle nicht verwendeten Öffnungen müssen mithilfe der
vorgesehenen Kabelverschraubung und des Blindstopfens
verschlossen werden. Auch ein potenzieller Temperaturanstieg
im Gehäuseinneren aufgrund direkter Wärmeeinwirkung auf die
Gehäuseaußenseite muss berücksichtigt werden.
Technische Daten
Betriebsspannung:
Eigenverbrauch /
Nennleistung:
Einsatztemperaturbereich: –40°C bis +60°C
Relative Luftfeuchtigkeit:
Temperatursensoren:
Temperaturkoeffizient:
Sensoranschlüsse:
RS-485-Anschlüsse:
Ersatzsicherung:
Installationsmaterial (im Lieferumfang nicht enthalten)
Halterungen
4 Schrauben für 6,5-mm-Bohrungen zur Gehäusemontage
Pt 100-Temperatursensoren
MONI-PT100-NH
MONI-PT100-EXE
Montageanleitung
Beschreibung
Das nVent RAYCHEM Überwachungsmodul (RMM2-E) ist Teil des
|
8 nVent.com/RAYCHEM
AC 115/230 V, +/- 10%, 50/60 Hz, mit
Brücke (Jumper) wählbar 50/60 Hz
2,5 VA
–20°C bis +60°C
(Exn-Gehäuse und Blindstopfen)
5 bis 95 %, nicht kondensierend
Pt 100-Temperatursensor in
3-Leiter-Technik
gemäß IEC 751-1983 (100 Ω bei 0°C)
Können mit einem 3-adrigen
geschirmten Kabel von max. 20 Ω pro
Leiter (z.B. 150 m mit einem
3 x 1,5 mm -Kabel) verlängert
2
werden
Geschirmte, verdrillte 2-Ader-Leitung,
max. 1200 m
F 200 mA/250 V, Wickmann-
Ersatzteilnummer 19370-034-K (flink)
Temperatursensor für Nicht-Ex-Bereich mit
M20-Kabelverschraubung
Temperaturesensor für Ex-Bereiche (EEx e II
T6, Zone1) mit M20-Kabelverschraubung
nVent RAYCHEM NGC Steuer-, Regel- und Überwachungssystems.
An ein RMM2-E können bis zu 8 Widerstands-Temperatursensoren
(Pt 100- Sensor in 3-Leiter-Technik) angeschlossen werden,
welche die Temperaturen der beheizten Oberflächen oder die
Umgebungstemperaturen im Heizsystem erfassen. Das Steuer-
und Überwachungsgerät nVent RAYCHEM NGC-30 oder NGC-40
kann mit bis zu 16 RMM2-E-Modulen über ein RS-485-Kabel
kommunizieren.
Wenden Sie sich für weitere technische Unterstützung wenden Sie
sich bitte an die für Sie zuständige nVent-Vertretung.
Lieferumfang
RMM2-E (ohne Zusatzgehäuse, für den Nicht-Ex-Bereich)
• RMM2-E Externes Beheizungs-Überwachungs modul
• Ersatzsicherungen
• Brücken (Jumper) für Spannungswahl
• Aufkleber

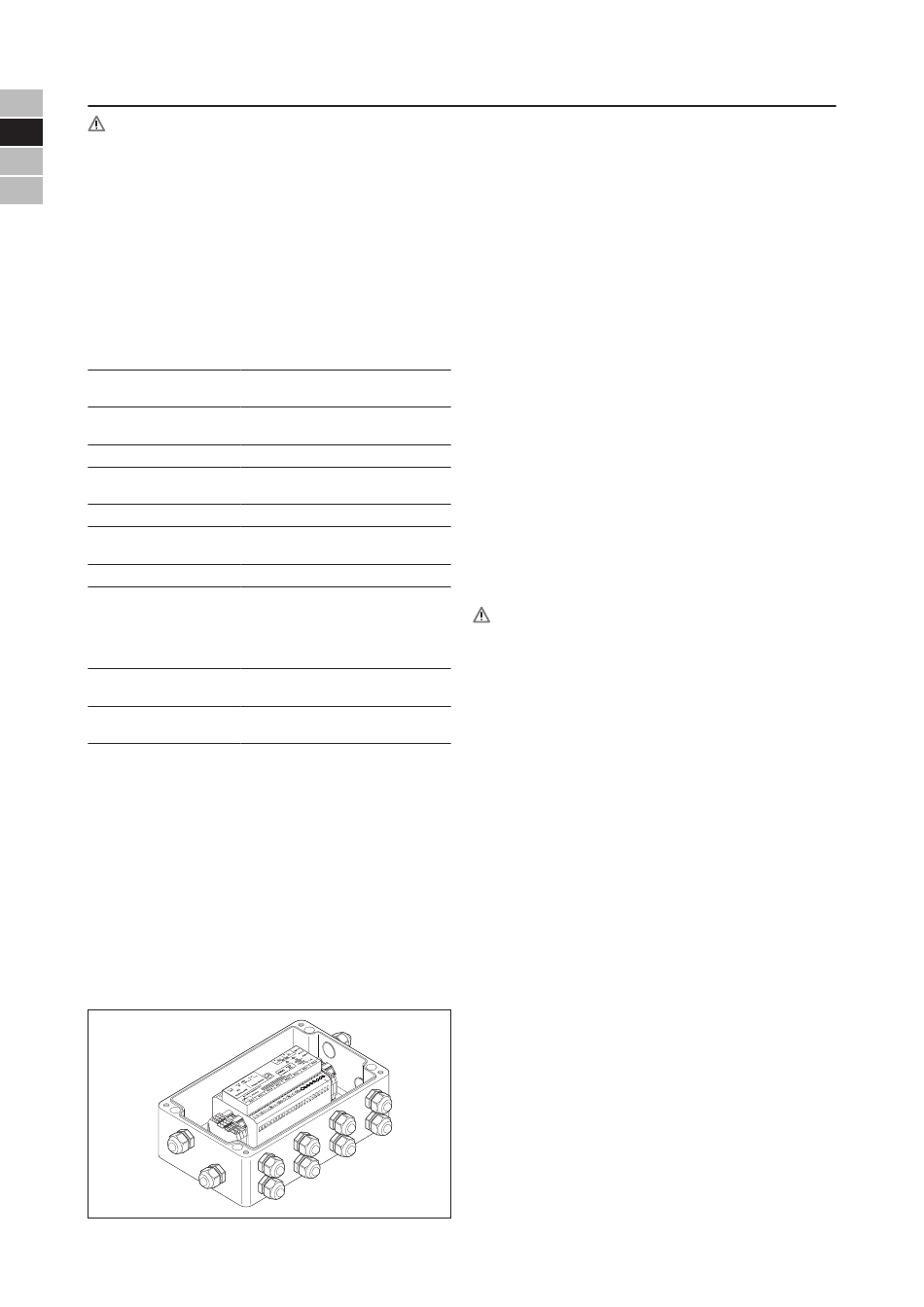

RMM2-EX-E (mit Zusatzgehäuse, für Ex-Bereiche)
• RMM2-EX-E Externes Beheizungs-Überwachungs modul
• EExn R II T6 glasfaserverstärktes Polyester-Gehäuse
• 12 Stück M20 Kabelverschraubungen in
Eex e-Ausführung mit Blindstopfen (für Netzkabel, RS-485-
Leitung und Sensorleitungen, 6-12 mm Leitungsdurchmesser)
• Ersatzsicherungen
• Brücken (Jumper) für Spannungswahl
Installationsverfahren RMM2-EX-E
WARNUNG:
• Die Installation muss von fachgeschultem Personal
vorgenommen werden.
• Bewahren Sie das RMM2-EX-E zur Vermeidung von Schäden
an der geräteinternen Elektronik vor der Installation sauber und
trocken auf.
• Soll ein RMM2-E auf einer DIN-Schiene im Schaltschrank oder
Anschlusskasten installiert werden, so müssen ggf. zusätzlich
10 Erdungsklemmen (0,2 bis 4 mm
und die Netzkabel installiert werden.
A. Gehäusemontage und Kabelinstallation
1. Wählen Sie einen geeigneten Montageort für
RMM2-EX-E-Gehäuse
Das Gehäuse eignet sich für den Betrieb in Zone-2-Bereichen.
Montieren Sie das Gehäuse nicht in Bereichen der Zone 1 oder
Zone 0. Wenden Sie sich für Installationen in Bereichen der Zone
1 an nVent.
Beziehen Sie sich auf die Abmessungen, um die Stellen für die
Löcher zur Montage des Gehäuse zu ermitteln. Befestigen Sie das
Gehäuse mit geeigneten Schrauben (Lochdurchmesser 6 mm).
2. Kabelinstallation.
Führen Sie das/die Netzkabel, RS-485-Kabel sowie die
Sensorkabel über die Kabelverschraubungen in das Gehäuse ein.
Nehmen Sie die Blindstopfen von den nicht benötigten Eingängen
nicht ab.
) für die Pt-100-Sensoren
2
