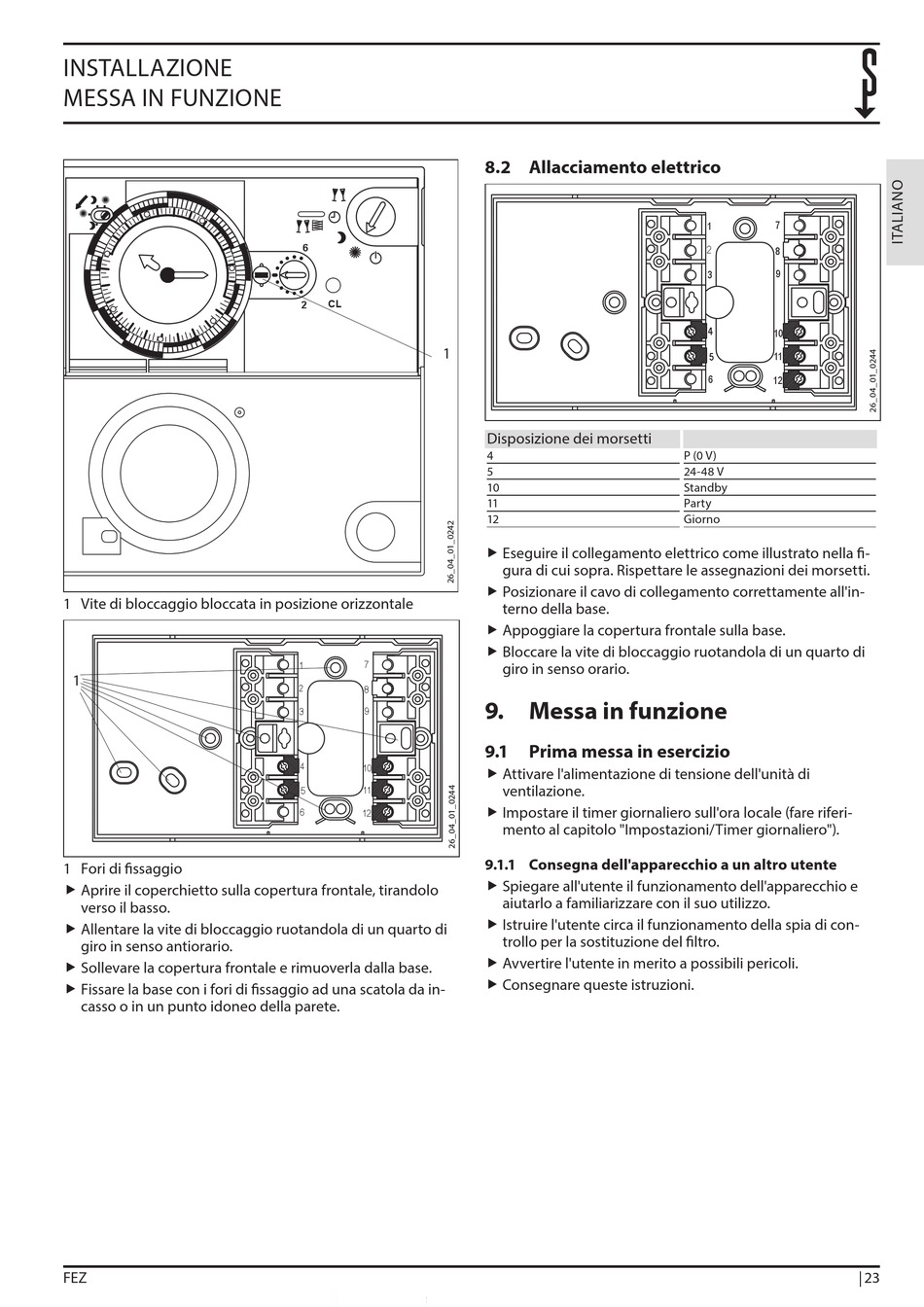

INSTALLAZIONE
mESSA IN FUNZIONE
1 Vite di bloccaggio bloccata in posizione orizzontale
1
1 Fori di fissaggio
f Aprire il coperchietto sulla copertura frontale, tirandolo f
verso il basso.
f Allentare la vite di bloccaggio ruotandola di un quarto di f
giro in senso antiorario.
f Sollevare la copertura frontale e rimuoverla dalla base.
f
f Fissare la base con i fori di fissaggio ad una scatola da in-
f
casso o in un punto idoneo della parete.
FEZ
6
CL
2
1
7
1
2 8
9
3
4
10
5 11
6
12

8.2 Allacciamento elettrico

Disposizione dei morsetti
4
5
10
11
12
f Eseguire il collegamento elettrico come illustrato nella fi-
f
gura di cui sopra. Rispettare le assegnazioni dei morsetti.
f Posizionare il cavo di collegamento correttamente all'in- f
terno della base.
f Appoggiare la copertura frontale sulla base. f
f Bloccare la vite di bloccaggio ruotandola di un quarto di f
giro in senso orario.
9. Messa in funzione
9.1

Prima messa in esercizio

f Attivare l'alimentazione di tensione dell'unità di f
ventilazione.
f Impostare il timer giornaliero sull'ora locale (fare riferi-
f
mento al capitolo "Impostazioni/Timer giornaliero").
9.1.1 Consegna dell'apparecchio a un altro utente
f Spiegare all'utente il funzionamento dell'apparecchio e
f
aiutarlo a familiarizzare con il suo utilizzo.
f Istruire l'utente circa il funzionamento della spia di con- f
trollo per la sostituzione del filtro.
f Avvertire l'utente in merito a possibili pericoli. f
f Consegnare queste istruzioni. f
7
1
2
8
9
3
4
10
5 11
6
12
P (0 V)
24-48 V
Standby
Party
Giorno
| 23
