Konvektorverkleidung; Überschub-Fensterbank; Kantenbearbeitung - WERZALIT Compact S 18/4 Montageanleitung

Inhaltsverzeichnis

Werbung

Konvektorverkleidung

1
3
5
7
9

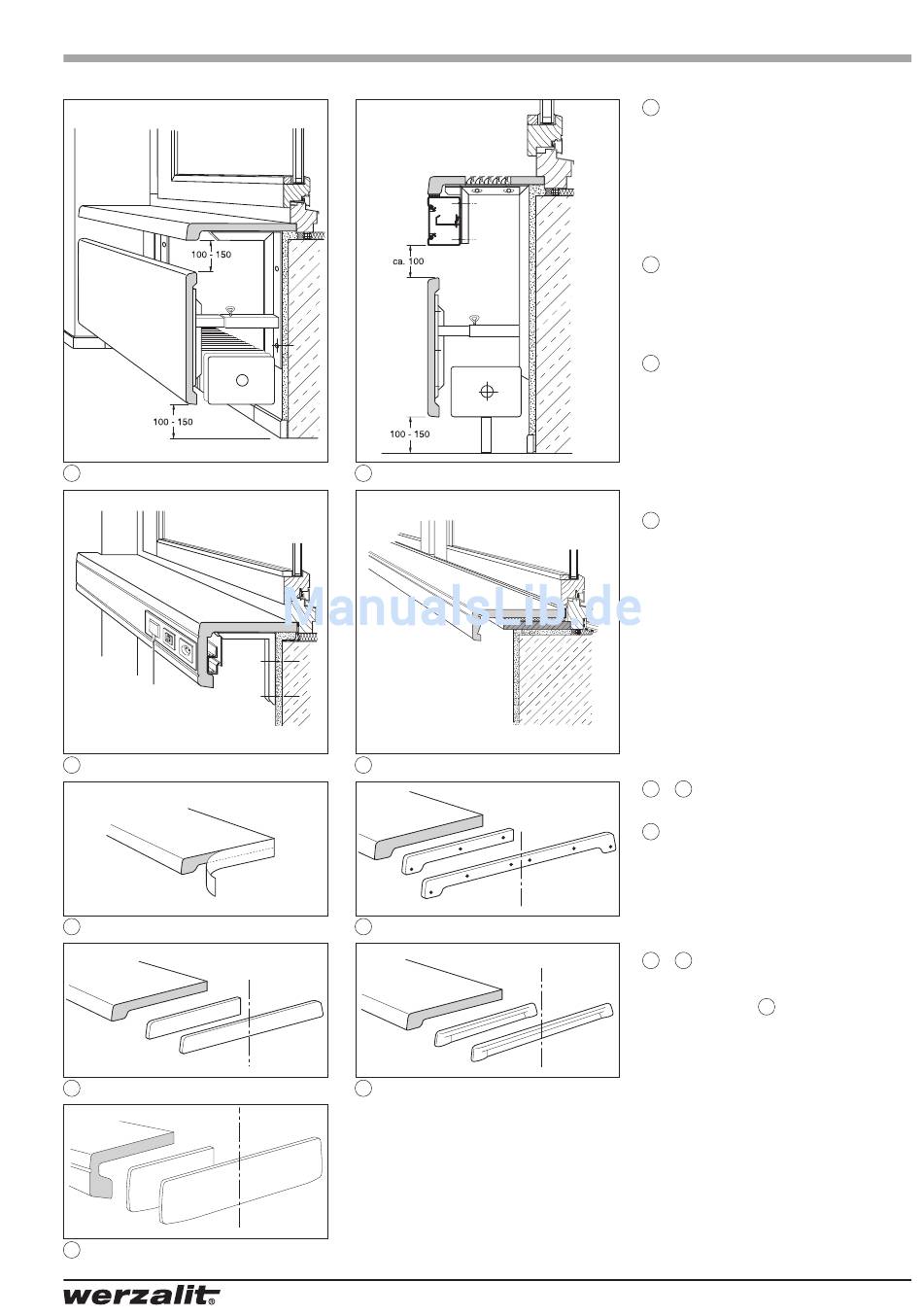

Überschub-Fensterbank
G
2
4
6
8

Kantenbearbeitung

G
1
Befestigung der Fensterbank auf
Teleskopkonsolen
Montage der Konsolen und Befestigung der Fen-
sterbänke.
siehe Konsolenmontage Seite 4
Die Teleskopkonsole (auf Anfrage lieferbar) bietet
zusätzlich die Möglichkeit zur Befestigung eines
vertikalen Fensterbank - Doppelprofils als abnehm-
bare Konvektorverkleidung.
2
Befestigung auf Teleskopkonsolen
Beispiel mit Installationskanal,
durchlaufendem Lüftungsgitter
und zusätzlicher Konvektorverkleidung.
3
System-Fensterbänke YF
mit feststehender Blende
Beispiel mit Werzalit - Kabelkanal.
Konsolenmontage
Kabelkanal mit Schutzwinkel
4
Überschub – Fensterbank
System – Fensterbank CF 65 als Überschubbank
auf vorhandener Fensterbank.
Befestigung je nach Gegebenheit durch Kleben
oder Schäumen.
Anschluss zum Fensterrahmen mit übergreifendem
Kunststoff – U-Profil mit angespritzter Dichtlippe
oder durch Silikon oder Acrylfuge herstellen.
5
9
-
Kantenbearbeitung
5
Beschichtung der Fensterbank-Stirnkanten mit
schmelzkleberbeschichtetem Werzalit - Laminat-
streifen in gleicher Farbe bzw. gleichem Dekor.
Mit Bügeleisen heiß aufbügeln. Stufe: Seide / Wolle
(ca. 145°C). Kanten mit Feile und Schleifpapier
nachbearbeiten.
6
-
9
Abdecken der Fensterbank-Stirnkanten mit rand-
übergreifenden Kunststoff-Abdeckkappen (auch für
9
System-Fensterbänke
Die Abdeckkappen sind beidseitig mit abgerun-
deten Kanten ausgebildet. Durch Absägen ergeben
sich je nach erforderlicher Breite 2 Kappen.
Montage je nach Ausführung durch Aufnageln mit
Stahlstiften in vorgestanzten Löchern, bzw. Aufkle-
ben mit Heißklebepistole und Pattex-Heißklebe-
patronen.
siehe Seite 4
siehe Seite 6
siehe Details Seite 3
7
