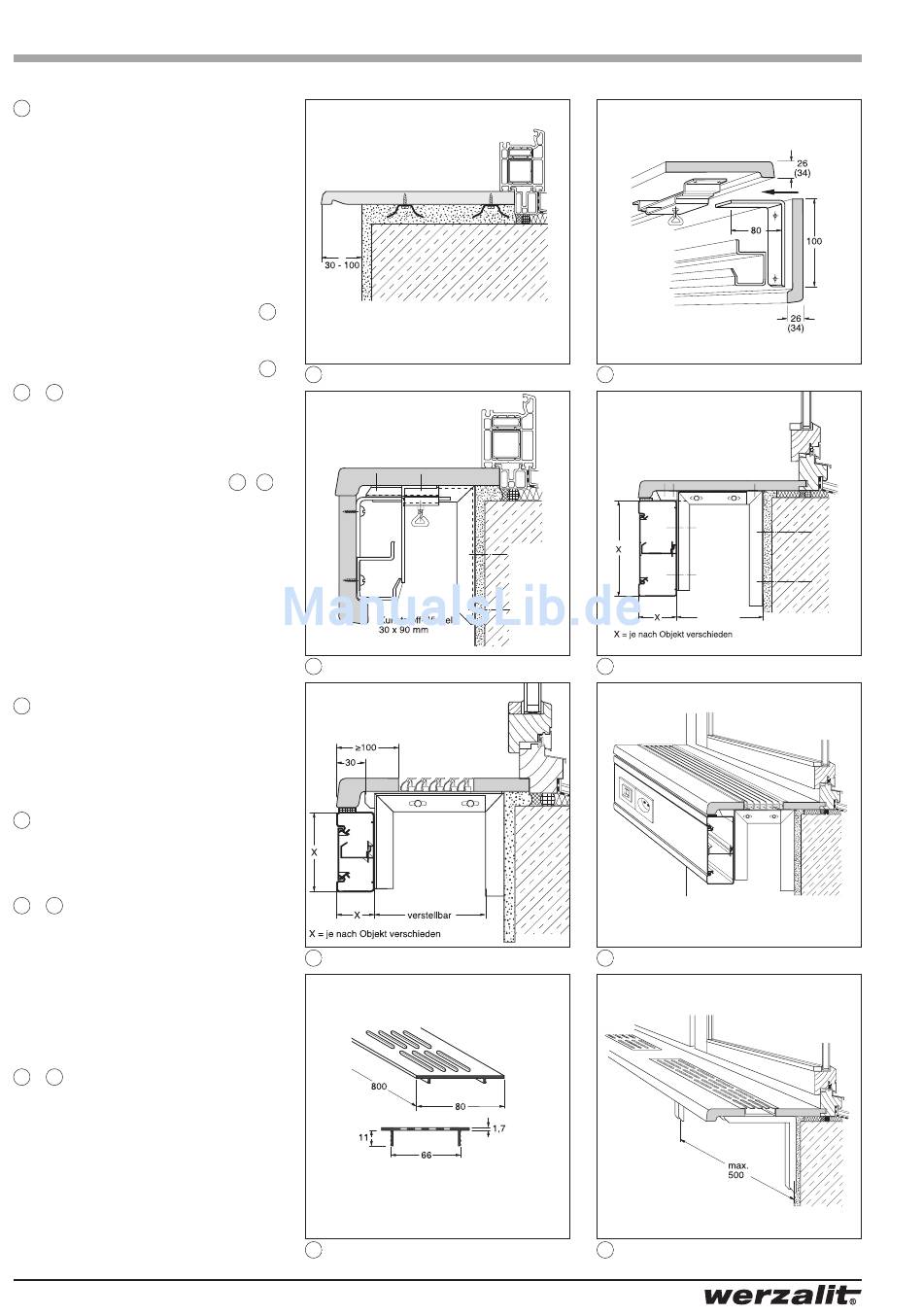

Befestigung mit Mauerkrallen

1
Befestigung mit Mauerkrallen in Mörtelbett
Die Befestigung mit Mauerkrallen im Mörtelbett
erlaubt nur sehr wenig Längendehnung und ist
daher nur für Fensterbänke bis max. 2000 mm
Länge geeignet.
2 hintereinander angeordnete Mauerkrallen werden
mit Zylinderblechschrauben 3,9x16 aus dem Wer-
zalit-Lieferprogramm oder Spax-Halbrundkopf-
schrauben 4,5x16 aufgeschraubt.
Befestigungsabstand der Mauerkrallen max.
G
600 mm.
Zur genauen Positionierung der Fensterbank auf
dem Untergrund müssen entsprechend dicke Aufla-
☛
ger angebracht werden. siehe Seite 5, Bild
Bis zur Aushärtung des Mörtels muss die Fenster-
bank gegen den Fenstersturz abgesprießt oder ent-
sprechend beschwert werden.
☛
siehe Klebemontage Seite 5, Bild
2 - 3
Montage mit abnehmbarer Versorgungsblende
und Werzalit – Kabelkanal
Diese Variante ist nur für kleine Einzel-Einheiten
geeignet. Für größere Objekte empfehlen wir han-
delsübliche Installationskanäle (z.B. Dahl oder
Hager Tehalit) einzusetzen, siehe Bsp.
Fensterbank und abnehmbare Versorgungsblende
werden durch einen Haltewinkel mit Schraubver-
schluss verbunden.
Haltewinkel und Werzalit – Kabelkanal werden an
der vertikalen Versorgungsblende, der Schraubver-
schluss an der horizontalen Fensterbank mit Zylin-
derblechschrauben 3,9 x 16 oder Spax - Halbrund-
kopfschrauben 4,5 x 16 befestigt.
Bei Fensterbänken mit 34 mm Kante muss der
Schraubverschluss 7 mm unterlegt werden.
Befestigungsabstand der Haltewinkel max.
G
600 mm
Zum Abnehmen der Blende wird einfach die
Schraube gelöst.
3
Schutzwinkel
Um einen rückseitigen Eingriff in den Kabelkanal
zu verhindern, muss zur Abdeckung ein Kunststoff-
Winkel 30 x 90 mm an die Unterseite der Fenster-
bank geschraubt werden. Im Bereich der Haltewin-
kel wird der Schutzwinkel oben ausgeklinkt.
4
Montage mit Installationskanal
auf verstellbaren Konsolen
Handelsüblicher Installationskanal. Konsolen auf
Anfrage bei Werzalit lieferbar.
5 - 6
Montage mit Installationskanal
und durchlaufendem Lüftungsgitter
Fensterbank mit handelsüblichem Installations-kanal
und durchlaufendem Gitter auf verstellbaren Konso-
len (Konsolen auf Anfrage bei Werzalit lieferbar).
Hersteller der Gitter
z.B. Fa. Dahl; Tel. 0 22 05 / 80 06-0
oder Fa. Emco; Tel. 05 91 / 91 40 – 0
Bei durchlaufenden Gittern soll die vordere Fenster-
bank mind. 100 mm breit sein.
7 - 8
Montage mit Lüftungsgitter (Werzalit)
Fensterbank mit Alu-Lüftungsgitter 800 x 80 mm,
Ausschnittgröße 785 x 67 mm, Lüftungsgitter mit
Silikon einkleben. Für die Herstellung von Aus-
schnitten empfiehlt sich eine Handoberfräse zu ver-
wenden. Lüftungsausschnitte schwächen die Stabi-
lität der Fensterbank. Deshalb müssen die
Konsolenabstände entsprechend von max. 800 mm
auf max. 500 mm verringert werden. Im Bereich der
Lüftungsgitter müssen die Konsolen bis 30 mm zur
Fensterbank-Vorderkante reichen.
6
Montage mit Versorgungsblende/Lüftungsgitter
G
☛
siehe Seite 2
4
2
1
4 - 6 .
3
5
7
2
verstellbar
4
6
8
