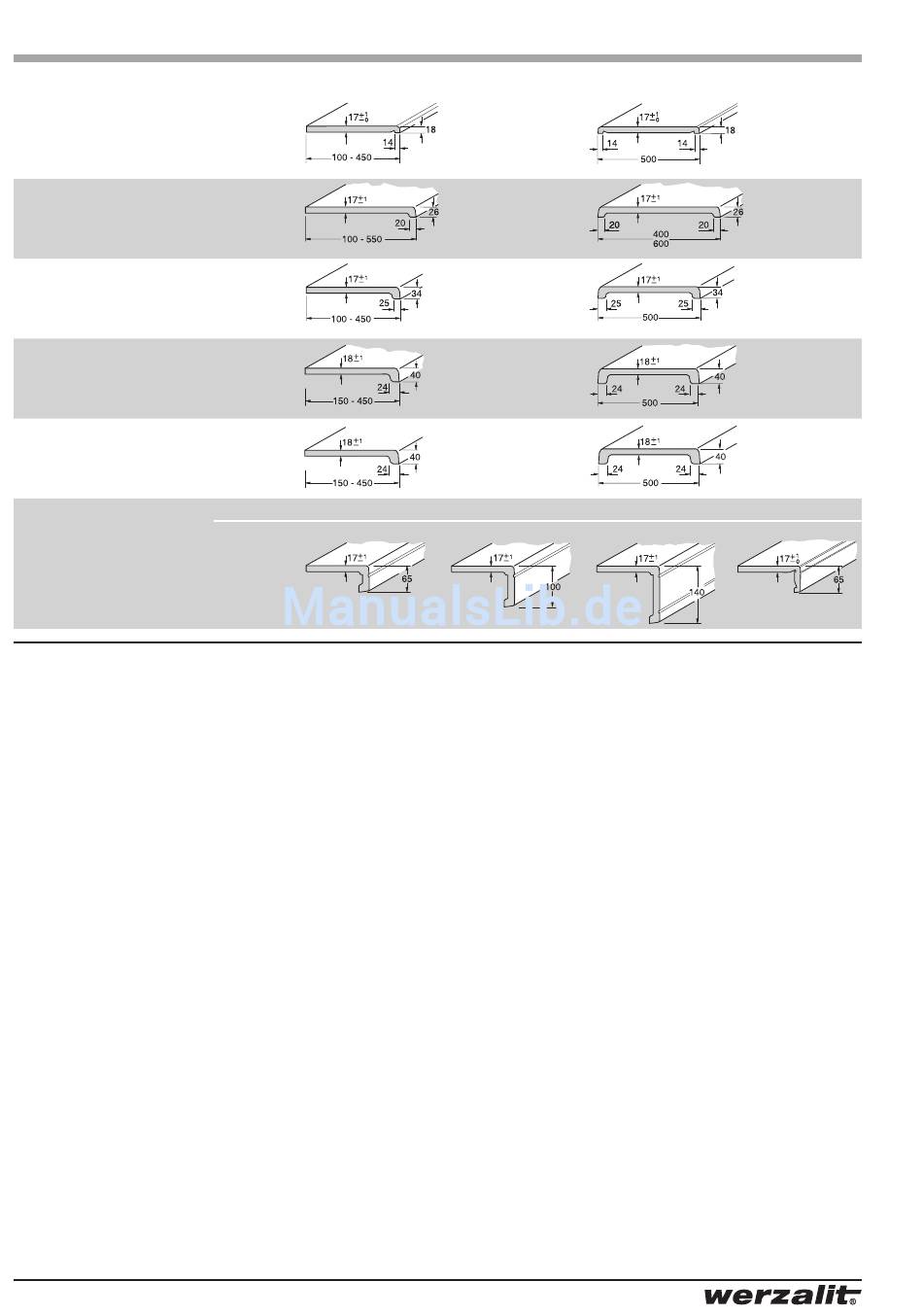

Formen und Formate

Compact S 18/4
Länge 4250 mm
Linea S 26/4
Länge 4250 mm
Exclusiv E 34/4, E 34/6
Längen 4250 mm / 6000 mm
Exclusiv E 40/5
Länge 5500 mm
Premium P 40/2
Länge 2750 mm
System-Fensterbänke
mit feststehender
Blende
Einsatzbereich
Innenräume, auch Feuchträume (Badezimmer,
Küche usw.)
Schnittkantenversiegelung
Eine Schnittkantenversiegelung ist im normalen
Einbaubereich nicht erforderlich.
Ausnahme: Nur beim Einsatz in Dauer-Feuchträu-
men, (Schwimmbädern) oder dauernd wasserge-
fährdeten Bereichen, z.B. dauerndes Schwitzwasser
von schlecht gedämmten Fenstern, müssen alle
Schnittkanten mit Werzalit-Kantenversiegelung
porenfrei versiegelt (abgedichtet) werden.
Längendehnung
Eine mögliche Längendehnung der Fensterbank
durch Feuchtigkeitsaufnahme (u.U. bis 2 mm/lfm)
muss bei der Befestigung berücksichtigt werden,
z.B. durch Langlöcher oder durch größere Bohrun-
gen in den Auflagekonsolen. An den Seitenan-
schlüssen (Wandanschluss) müssen genügend große
Dehnfugen freigelassen werden.
Achtung: Gebäude-Trennfugen dürfen nicht über-
brückt werden!
Toleranzmaße beachten
Bei Montage in einer Nut (im Fensterrahmen) muss
die Fensterbank auf der Rückseite ggf. entspre-
chend gefalzt werden, um mögliche Dickentoleran-
zen auszugleichen.
Verlegung
Die Fensterbänke müssen horizontal eben und
fluchtend verlegt werden. Ein Gefälle zum Fenster-
rahmen hin ist nicht zulässig.
Reinigung und Pflege
Zur Reinigung können alle im Haushalt gebräuch-
lichen Reiniger mit Ausnahme von stark ätzenden,
bleichenden oder scheuernden Reinigungsmittel
verwendet werden.
(Ausnahme: Viss Scheuermilch)
2
Allgemeine Hinweise
G
YF 65/4
Länge 4250 mm
YF 65/6
Länge 6000 mm
Bearbeitung
Mit üblichen Schreinerwerkzeugen.
Tischkreissägen: Optimale Vorschubgeschwindig-
keit ca. 5 m/min. Sägeblattüberstand max. 10 mm.
Dekor-Seite oben. Sägeblatt hartmetallbestückt,
hohe Zähnezahl, z.B. Sägeblatt Ø 300 mm,
Wechselzahn 96 Zähne, oder
Hohlzahn Dach-Flach 60 Zähne.
Schnittgeschwindigkeit ca. 60 m/sec. in Abhängig-
keit von Drehzahl und Blattdurchmesser
z.B. 4000 U/min, Ø 300 mm
Bewährte Zahnformen: Hohlzahn (HZ), Wechsel-
zahn (WZ), Hohlzahn-Dachzahn (HZ/DZ)
Handkreissägen: Dekor-Seite unten, saubere
Schnitte sind nur mit Führungslineal zu erzielen.
Bohren: Spiralbohrer HSS
Immer von der Dekorseite aus ansetzen (bei Durch-
bohrungen), hohe Geschwindigkeit.
Fräsen: Werkzeuge mit Hartmetallbelag
☛
verwenden, Spanwinkel 20°.
siehe Seite 4
Befestigung mit Schrauben
Zur Befestigung auf Konsolen Zylinderblech-
schrauben oder Schnellbauschrauben (Spax) ver-
wenden.
Befestigung im Mörtelbett
Grundsätzlich nur mit Mauerkrallen zulässig.
Achtung: Es entsteht kein Verbund zwischen Fen-
sterbank und Mörtelbett. Wegen möglicher Längen-
änderung der Fensterbank nur für max. 2000 mm
Länge zulässig.
Befestigung mit Montageschaum
Die geringe Scherfestigkeit von Montageschaum
erlaubt nur sehr wenig Längendehnung, deshalb nur
im Trockenbau und für max. 3000 mm Länge
zulässig.
Wir empfehlen grundsätzlich nur 2 K-Schaum,
da er durch Feuchtigkeitsaufnahme nicht weiter
expandiert. 1-K-Montageschaum ist in der Regel
Bearbeitung
G
YF 100/4 YF 140/4
YF 100/6 YF 140/6
feuchtigkeitshärtend und kann deshalb noch nach
dem Ausspannen durch nachexpandieren zu Auf-
wölbungen (Reklamationen) an der Fensterbank
führen!
Kleben
Wir empfehlen nur Sika Bond T2,
genaue Hinweise
Nähere Information bei:
Sika Chemie GmbH, D-72574 Bad Urach
Tel. 07125 / 940 - 0, Fax 07125 / 940 - 321
Sonstige Einbaurichtlinien
Besonders im Hinblick auf die Anschlussfugen zum
Fensterrahmen und zur Wand sind in der Bundes-
republik Deutschland die "Technische Richtlinie
Nr. 20" der Bundesverbände des holz- und kunst-
stoffverarbeitenden Handwerks, des Glaserhand-
werks und des Metallhandwerks" für den Einbau
und Anschluss von Fenstern .........., oder der "Leit-
faden zur Montage nach dem RAL-Gütezeichen für
Fenster und Haustüren" zu beachten.
Sonderkonstruktionen
Für Sonderfälle und spezielle Anforderungen arbei-
ten wir Ihnen gerne individuelle Montagevorschläge
aus. Bitte wenden Sie sich an unseren Technischen
Kundenservice.
Tel. 0 70 62 / 50 - 2 38, Fax 0 70 62 / 86 69,
e-mail: techn.kundenservice@werzalit.de
☛
siehe Seite 6
☛
siehe Seite 5
CF 65/4
☛
siehe Seite 4
☛
siehe Seite 3
