Vorinstallation Inhalt Inhalt Allgemein ..........................1 Vorbereitung durch den Kunden ..........................1 Maßnahmen des AgfaPhoto Technikers........................1 d-lab.1 Varianten................................1 1.3.1 Übersicht (Abbildungen) ..........................2 1.3.2 Übersicht (Tabelle) ............................4 Daten für Transport und Raumplanung ...................5 Gerätemaße d-lab.1 und netlab.1..........................5 2.1.1 d-lab.1 mit Filmprozessor...........................5 2.1.2...
Hinweis: Der digitale Input und das CD-Brennen erfolgen bei d-lab.1 allrounder 2 und d-lab.1 plus über die image box mit den AgfaPhoto Programmen workstation oder kiosk. Beide Funktionen stehen jedoch auch an diesen Geräten zur Verfügung, wenn sie entsprechend nachgerüstet werden (Optionen 6-fach Laufwerk und Software-Lizenzen).

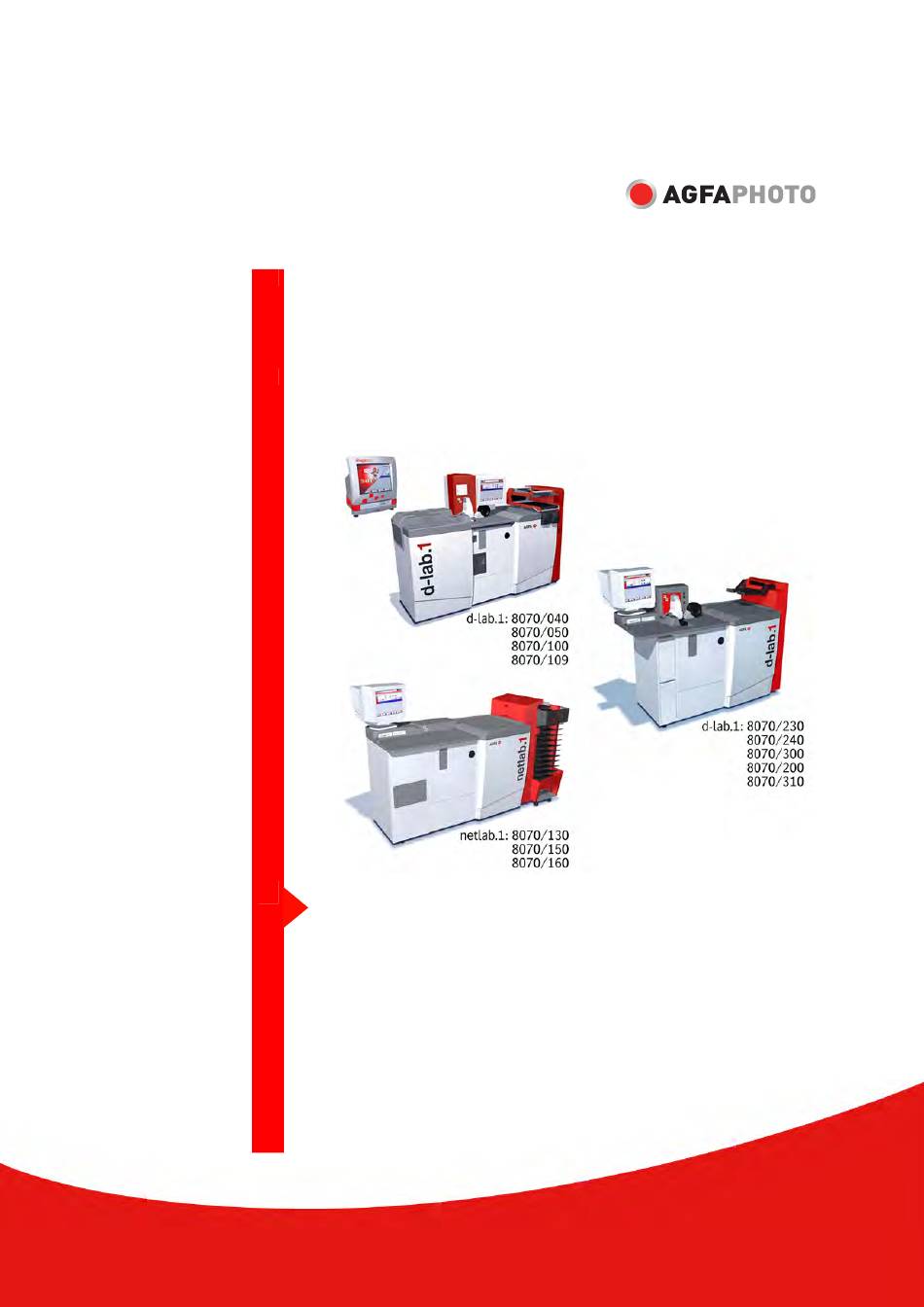

Allgemein d-lab.1 family: Vorinstallation 1.3.1 Übersicht (Abbildungen) d-lab.1 starter d-lab.1 allrounder 1 Typ 8070/040 Typ 8070/050 d-lab.1 allrounder 2 d-lab.1 plus Typ 8070/100 Typ 8070/109 d-lab.1s starter d-lab.1s starter oc Typ 8070/230 Typ 8070/240 2005-05-01 / PN 03008_05 AgfaPhoto...
Seite 9
Vorinstallation Allgemein d-lab.1s basic 1 d-lab.1s basic 2 Typ 8070/300 Typ 8070/200 d-lab.1s plus Typ 8070/310 netlab.1 starter oc netlab.1 allrounder Typ 8070/130 Typ 8070/150 netlab.1 plus Typ 8070/160 AgfaPhoto 2005-05-01 / PN 03008_05...
Vorinstallation Daten für Transport und Raumplanung Daten für Transport und Raumplanung Gerätemaße d-lab.1 und netlab.1 2.1.1 d-lab.1 mit Filmprozessor d-lab.1 starter 3008_012 d-lab.1 allrounder 1 d-lab.1 allrounder 2 3008_005 d-lab.1 plus 3008_013 AgfaPhoto 2005-05-01 / PN 03008_05...
Vorinstallation Daten für Transport und Raumplanung d-lab.1s plus 3008_010 2.1.3 netlab.1 netlab.1 starter oc 3008_008 netlab.1 allrounder netlab.1 plus 3008_009 AgfaPhoto 2005-05-01 / PN 03008_05...
8070/130 1.890 mm 814 mm 1.435 mm netlab.1 allrounder 8070/150 2.330 mm 814 mm 1.412 mm netlab.1 plus 8070/160 2.330 mm 814 mm 1.412 mm Höhe 2 m bei hochgeklapptem Belt Tray-Sorter oder geöffneter Papierprozessor-Abdeckung. 2005-05-01 / PN 03008_05 AgfaPhoto...
8070/150 760 kg 660 kg 580 kg — 80 kg * — netlab.1 plus 8070/160 824 kg 724 kg 580 kg — 80 kg * 64 kg Schrank für linke Papierkasssette und zwei Computersysteme AgfaPhoto 2005-05-01 / PN 03008_05...
Der Wassertank des d-lab.1 kann an einen zentralen Wasseranschluss angeschlossen werden. Damit ist ein automatisches Befüllen sichergestellt; es ist kein Bedienereingriff notwendig. Der Wasserzulauf wird durch den Status der Füllstandssensoren geregelt. Bestelldaten: Typnummer: 8070/351 Bestellcode: 5LGUN AgfaPhoto 2005-05-01 / PN 03008_05...
Die Bestimmungen für den Umgang mit Chemikalien und für die fachgerechte Entsorgung sind in den einzelnen Ländern unterschiedlich. Auskunft über die jeweils gültigen Bestimmungen erteilen die zuständige Behörde des Landes oder die nächste AgfaPhoto Vertretung. 3.5.2 Sicherheitsrichtlinien für den Umgang mit Chemikalien VORSICHT! Im Arbeitsbereich des Geräts kommen mindergiftige, reizende und ätzende Stoffe...
3.8 Betriebsbedingungen 3.7.1.2 Lüfterleistung Abluft Trocknerlüfter: Filmprozessor 2,3 m /min Papierprozessor 5,2 m /min 3.7.2 Raumlüftung Durch ausreichende Belüftung ist zu gewährleisten, dass die Maximalen Arbeitsplatz- Konzentrationen (MAK-Werte) nicht überschritten werden. Nationale / regionale Vorschriften beachten! AgfaPhoto 2005-05-01 / PN 03008_05...
20.000 Lux (Papiermagazine) VORSICHT! Dies ist eine Einrichtung der Klasse A gemäß EN 55022. Diese Einrichtung kann im Wohnbereich Funkstörungen verursachen. In diesem Fall kann vom Betreiber verlangt werden, angemessene Maßnahmen durchzuführen und dafür aufzukommen. 2005-05-01 / PN 03008_05 AgfaPhoto...
2 8070/200 Falls ein CRT- d-lab.1s plus 8070/310 Monitor ver- netlab.1 starter oc 8070/130 wendet wird: ca. 200 mm 600 mm 600 mm 500 mm 600 mm netlab.1 allrounder 8070/150 netlab.1 plus 8070/160 AgfaPhoto 2005-05-01 / PN 03008_05...
Im folgenden ein Vorschlag einer möglichen Installation, der bei Bedarf an die räumlichen Tabelle Gegebenheiten angepasst werden kann. Die notwendigen Freiräume (siehe der vorhergehenden Seite) müssen aber in jedem Fall eingehalten werden. 3008_002 Hinweis: Der Stromversorgungsanschluss erfolgt am Papierprozessor. 2005-05-01 / PN 03008_05 AgfaPhoto...
Phase, dürfen nur die in der Tabelle genannten Werte anliegen. Bei Betrieb in 50 Hz-Netzen: 1-phasiger Anschluss ist nur in Industriestromnetzen zulässig. Bei Anschluss an öffentliche Niederspannungsversorgungsnetze muss grundsätzlich ein 3-phasiger Anschluss vorhanden sein (Anforderung nach IEC 61000-3-3). AgfaPhoto 2005-05-01 / PN 03008_05...
Netzwerk- und Internet-Anwendungen Falls die Geräte des Labors über ein Netzwerk miteinander verbunden werden, sollte der Kunde einen Netzwerkspezialisten hinzuziehen. Der Netzwerk-Administrator sollte anwesend sein, wenn AgfaPhoto Netzwerklösungen installiert werden. Es wird empfohlen, die Labordaten mittels Software vor unberechtigtem Zugriff zu schützten: 1.
Checklisten Checklisten Hinweis: Um eine erfolgreiche Installation zu gewährleisten muss ein Repräsentant von AgfaPhoto die folgende Checkliste zusammen mit dem Kunden durchgehen. Die ausgefüllte Checkliste muss dem zuständigen AgfaPhoto Gerätekoordinator spätestens 2 Wochen vor dem geplanten Installationstermin vorliegen. Transport Nein...
Betriebsbereich verfügt über eine ausreichende Belüftung / Klimatisierung, um die erforderliche Raumtemperatur und Luftfeuchtigkeit zu gewährleisten? Dem Kunden sind die örtlichen Bestimmungen über einen regelmäßiger Austausch der Raumluft in Arbeitsräumen bekannt und er hat die erforderlichen Vorbereitungen getroffen? Bemerkungen: _________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ 2005-05-01 / PN 03008_05 AgfaPhoto...
_____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ Netzwerkanschluss Der Kunde kennt die Vorgaben und sorgt dafür, dass die notwendigen Arbeiten vor der Installation erledigt werden? Bemerkungen: _________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ _____________________________________________________________________________ Training Nein Training Anforderungen wurden mit dem Kunden besprochen? AgfaPhoto 2005-05-01 / PN 03008_05...
Checklisten d-lab.1 family: Vorinstallation Verbrauchsmaterial Nein Verbrauchsmaterial Der Kunde verwendet AgfaPhoto Papier und Chemikalien? Falls Ja: Falls Nein: Tank-Kits bestellt (Filmprozessor)? Anforderungen mit dem Kunden besprochen. Der Tank-Kits bestellt (Papierprozessor)? Kunde ist darüber informiert, Easy film Boxen bestellt (Filmprozessor)? welches Verbrauchsmaterial...
7.6.4 Bestellte Transportrollen für Filmprozessor Hinweis: Nur notwendig, falls der Filmprozessor für den Transport vom Printer/Papierprozessor getrennt werden muss. Rolle T50N12-POM (weiße Zwillingsrolle Bestellnummer CL+P4-6249 Lieferdatum Transportrollen bestellt (4 Stück)? ___________________ 7.6.5 Geplanter Installationstermin ____________________ 2005-05-01 / PN 03008_05 AgfaPhoto...
9977/620 5KOMR Externe Lösung zum Printen von Filmformat 120 120 Scanner Nikon LS 8000 oder LS 9000 PC und Monitor mit: Auskunft erteilt die AgfaPhoto Nikon Scan Software (Scannen) Vertretung AgfaPhoto d-studio (Bildbearbeitung) AgfaPhoto d-workflow (Bildtransfer) Verbindung zwischen PC und d-lab.1 (Hub)
9977/620 5KOMR Externe Lösung zum Printen von Filmformat 120 120 Scanner Nikon LS 8000 oder LS 9000 PC und Monitor mit: Auskunft erteilt die AgfaPhoto Nikon Scan Software (Scannen) Vertretung AgfaPhoto d-studio (Bildbearbeitung) AgfaPhoto d-workflow (Bildtransfer) Verbindung zwischen PC und d-lab.1 (Hub)
Vorinstallation Bestellhilfe 8.14 Verbrauchsmaterial 8.14.1 Papier AGFAPHOTO Typ 12 AGFAPHOTO Type 12 Paper Aufdruck "AGFAPHOTO" B x L (cm x m) B x L (Zoll x Fuß) Rollen pro Ver- Bestellnummer packungseinheit 310 Glossy 8,9 x 91,5 3,5 x 300...
Bestellhilfe d-lab.1 family: Vorinstallation 8.14.2 Papier AGFAPHOTO Typ AP AGFAPHOTO Type AP AGFAPHOTO Type AP OR Aufdruck "AGFAPHOTO" Ohne Aufdruck Rollen pro Bestell-Nr. Rollen pro Bestell-Nr. Verpackungs- Verpackungs- B x L (cm x m) B x L (Zoll x Fuß)
Vorinstallation Bestellhilfe 8.14.3 Papier AGFAPHOTO Sensatis Plus AGFAPHOTO Sensatis Plus Aufdruck "AGFAPHOTO SENSATIS" Rollen pro Bestell-Nr. Verpackungs- B x L (cm x m) B x L (Zoll x Fuß) einheit 310 Glossy 8,9 x 158 3,5 x 518...
1.100 mm 1.700 mm 2.330 mm 814 mm 1.412 mm netlab.1 plus 8070/160 2.500 mm 1.100 mm 1.700 mm 2.330 mm 814 mm 1.412 mm Höhe 2 m bei hochgeklapptem Belt Tray-Sorter oder geöffneter Papierprozessor-Abdeckung. AgfaPhoto 2005-05-01 / PN 03008_05...
840 mm 1.080 mm zwei Computersysteme Zusatztisch 200 mm 840 mm — 8-Zoll-Sorter 441 mm 621 mm 1.320 mm 9.1.2.3 image box Maße Breite Tiefe Höhe image box 9977/500 432 mm 370 mm 460 mm 2005-05-01 / PN 03008_05 AgfaPhoto...
2 8070/200 Falls ein CRT- d-lab.1s plus 8070/310 Monitor ver- netlab.1 starter oc 8070/130 wendet wird: ca. 200 mm 600 mm 600 mm 500 mm 600 mm netlab.1 allrounder 8070/150 netlab.1 plus 8070/160 AgfaPhoto 2005-05-01 / PN 03008_05...
2.270 x 814 x 1.630 mm d-lab.1 allrounder 1 d-lab.1 allrounder 2 3008_005 Breite x Tiefe x Höhe 2.270 x 840 x 1.630 mm d-lab.1 plus 3008_013 Breite x Tiefe x Höhe 2.711 x 814 x 1.630 mm 2005-05-01 / PN 03008_05 AgfaPhoto...
Seite 67
1.890 x 814 x 1.435 mm d-lab.1s basic 1 3008_006 Breite x Tiefe x Höhe 1.560 x 840 x 1.630 mm d-lab.1s basic 2 3008_007 Breite x Tiefe x Höhe 1.890 x 840 x 1.630 mm AgfaPhoto 2005-05-01 / PN 03008_05...
Seite 68
2.331 x 814 x 1.412 mm netlab.1 starter oc 3008_008 Breite x Tiefe x Höhe 1.890 x 814 x 1.435 mm netlab.1 allrounder netlab.1 plus 3008_009 Breite x Tiefe x Höhe 2.331 x 814 x 1.412 mm 2005-05-01 / PN 03008_05 AgfaPhoto...
2 Tanks mit Füllstandsüberwachung 1. CD und BL (Entwickler und Bleichbad) 2. FX und SB (Fixierer und Stabilisator) Verarbeitungstemperaturen BL (FX) SB1–SB3 Trockner 37,8° 38° ± 3° 38° ± 3° 50° Verdunstungsausgleich automatisch durch Wasserregenerierung AgfaPhoto 2005-05-01 / PN 03008_05...
TS-LCD Monitor (Touch-Screen) oder CRT Monitor Netzwerk Erfordert einen Server mit der Software d-workflow. Ethernet 100 Base T AgfaPhoto Pixtasy 5.0 System PC und Macintosh Computer (Auftragsbearbeitung mittels d-lab Transfer-Software) Prozessor Pentium 4 je nach Variante 2,4 oder 2,8 GHz...
Compact Flash + Microdrive Smart Media Monitor Touch-Screen-Monitor Netzwerk Erfordert einen Server mit der Software d-workflow. Ethernet 100 Base T Software image box workstation Software inklusive AgfaPhoto Bildverbesserungs-Technologie Belichtungssystem Belichtungssystem MDDM Print Technologie (Micro-Dot-Display Multiplexing) LCD-Auflösung 1.200 x 1.600 Pixel Lichtquelle Printauflösung max.
8¼ Papierkassetten 2 Tageslichtkassetten gleichzeitig benutzbar: Papierlänge maximal: 180 m (590 ft) Papierbreiten: 82 – 210 mm (3¼ – 8¼ Zoll) Papiertransport Einzelblatt-Transport in einer Bahn, Papierschnitt vor Belichtung Bahnverteiler zum 2-bahnigen Transport im Papierprozessor 2005-05-01 / PN 03008_05 AgfaPhoto...
– 2-bahnig bis zum Format 102 x 152 mm 1-bahnig bis zum Format 210 x 305 mm Transportgeschwindigkeit: 1.414 mm/min (50/60 Hz) – Trockner Heißlufttrockner mit automatischer Sparschaltung im Standby-Betrieb Überlauftanks 3 Tanks mit Füllstandsüberwachung AgfaPhoto 2005-05-01 / PN 03008_05...
Seite 76
Technische Daten d-lab.1 family: Vorinstallation Verarbeitungstemperaturen SB1–SB3 Trockner 38° ± 0.3 38° ± 2.0 37°± 3.0 65° Alle starter oc, starter und plus: höhere CD Temperatur von 40° / 27 sec Prozess Verdunstungsausgleich automatisch durch Wasserregenerierung 2005-05-01 / PN 03008_05 AgfaPhoto...
