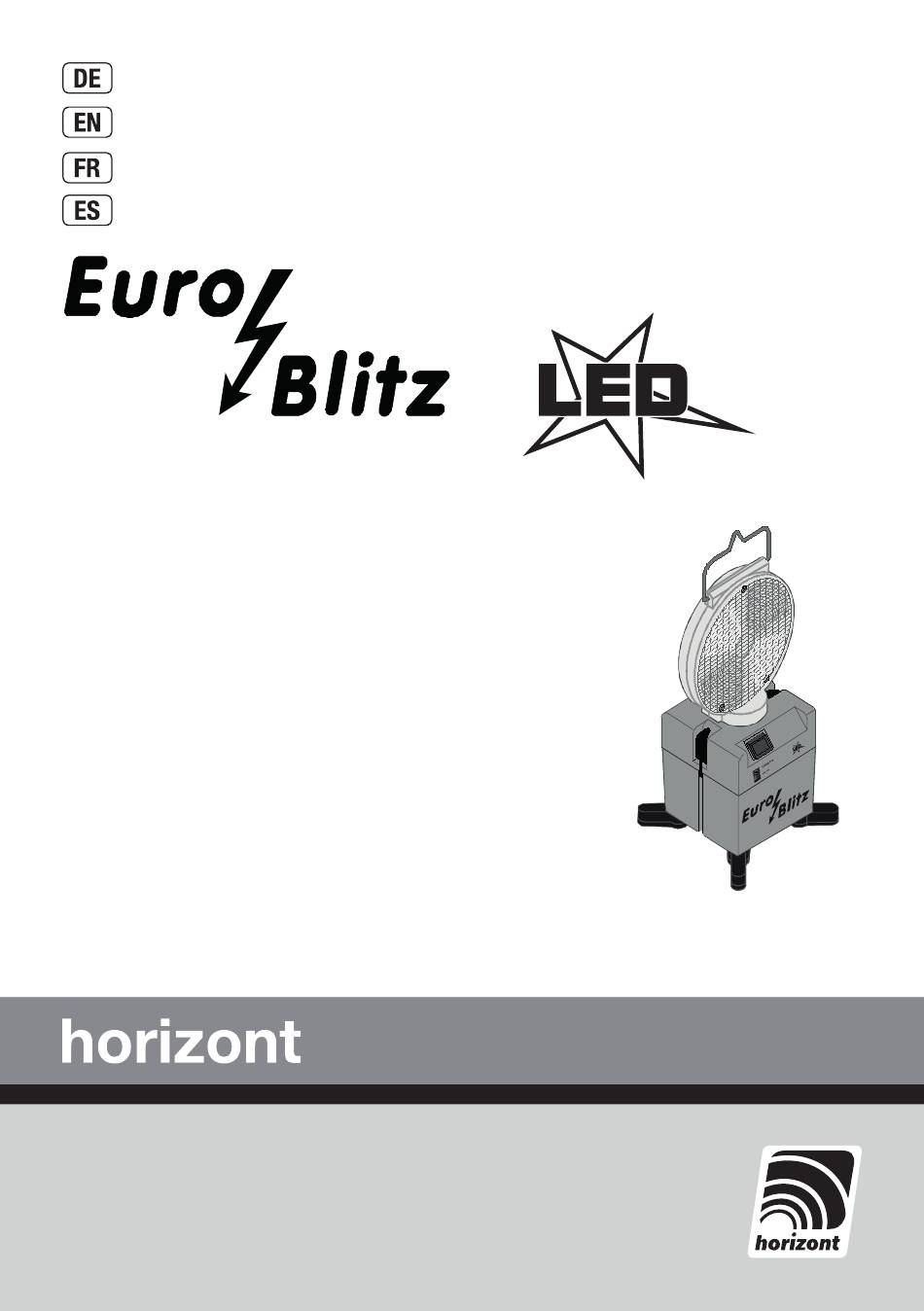

Originalbetriebsanleitung
Instruction manual
Notice d'utilisation
Instrucciones de servicio
Batterie / Battery
Pile / Bateria
208801LED
208801FLED einseitig / uni-directional /
unilatérale / una caras
208802LED
208802FLED zweiseitig / bi-directional /
diffusion bilatérale / dos cara
Blitz
ohne Dauerlicht / mit Dauerlicht
flash
without steady light / with steady light
flash
sans lumière permanente / avec lumière permanente
flash
sin luz permanente / con luz permanente
BASt-Prüfnr. V3-37-2013
horizont group gmbh
Traffic Safety
Postfach 13 40
34483 Korbach
Homberger Weg 4-6
34497 Korbach
Germany
Telefon: +49 (0) 56 31 / 5 65 - 2 00
Telefax: +49 (0) 56 31 / 5 65 - 2 48
traffic@horizont.com
www.horizont.com
86102LED
H - 07/22
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Horizont Euro-Blitz LED
Inhaltszusammenfassung für Horizont Euro-Blitz LED
- Seite 1 Dauerlicht / mit Dauerlicht flash without steady light / with steady light flash sans lumière permanente / avec lumière permanente flash sin luz permanente / con luz permanente BASt-Prüfnr. V3-37-2013 horizont group gmbh Postfach 13 40 Telefon: +49 (0) 56 31 / 5 65 - 2 00 Traffic Safety 34483 Korbach Telefax: +49 (0) 56 31 / 5 65 - 2 48 Homberger Weg 4-6 traffic@horizont.com 34497 Korbach www.horizont.com...
- Seite 2 Fig. 1) Ersatzteile / Parts / Pieces detachees / Despiece 82250 82251 83519 84817 84742 (einseitig) (zweiseitig) (uni) (bi) 82257VP 93020 82256 930752 91728 ( 2x ) 91729 ( 2x ) 250011 92840...
- Seite 3 Fig. 2) heller Blitz mit automatischer unterlegtem Dauerlicht Schalter Tag / Nachtbetrieb ohne Dämmerungsschalter Switch Interrupteur automatic night or bright flash with backlight Interruptor day-night operation no dimming Fig.4) Batteriewechsel Change of the battery Changement de pile Cambiar bateria...
-
Seite 4: Produktbeschreibung

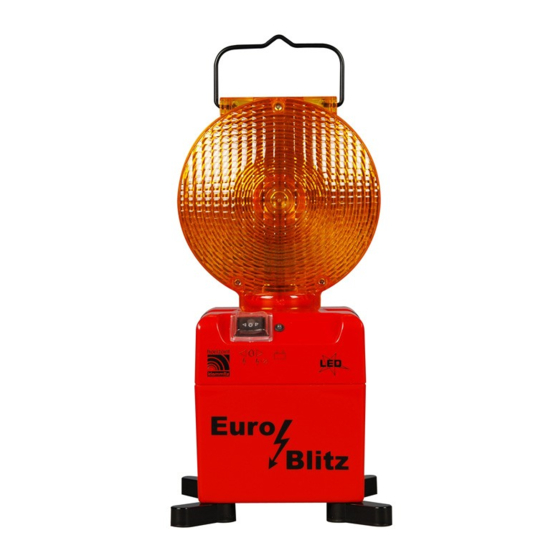

Produktbeschreibung Diese horizont Warnleuchte Euro-Blitz ist eine batteriebetriebene Blitzleuchte gemäß „TL- Warnleuchten 90“ WL4 (L8M/L8L). Das dazugehörige BASt Prüfzeugnis finden Sie auf unserer Homepage: www.horizont.com unter der entsprechenden Artikelnummer, die auf dem Typenschild aufgedruckt ist. Die Versorgung der im Gehäuseoberteil untergebrachten Elektronik erfolgt durch vier Batte- rien Typ 4R25, die im Gehäuseunterteil untergebracht sind. Bestimmungsgemäßer Gebrauch Der Euro-Blitz ist zum Gebrauch im öffentlichen und nichtöffentlichen Verkehrsraum vorge- sehen. Dort dient er zur Warnung der Verkehrsteilnehmer vor kurzzeitigen Gefahren- und Unfallstellen bzw. zur Absicherung der Einsatzkräfte vor Ort. Die Aufstellung und der Gebrauch erfolgt grundsätzlich durch autorisiertes Personal unter Einhaltung der einschlägigen landeseigenen Vorschriften und Bestimmungen für den öffent- lichen Straßenverkehr. Beim Gebrauch der Warnleuchte außerhalb der Bundesrepublik Deutschland sind die für die in Frage kommenden Länder geltenden Bestimmungen zu beachten und einzuhalten. Bei Gebrauch der Warnleuchte im privaten und / oder kommerziellen Bereich trägt der Be- nutzer / Aufsteller / Betreiber die Verantwortung. Jeglicher andere Gebrauch ist seitens ho- rizont group gmbh nicht vorgesehen und stellt Nichtbestimmungsgemäßen Gebrauch dar. -
Seite 5: Montage, Wartung, Reparatur
Aufbewahrung Bewahren Sie Leuchte grundsätzlich mit eingeschwenkten Standbügeln auf! Für längerfristige Aufbewahrung / Einlagerung entfernen Sie unbedingt die Batterien aus der Leuchte. Auslaufenden Batterien setzen Chemikalien frei, welche die Elektronik, Metall- teile und den Kunststoff nachhaltig beschädigen. Ferner kann diese Leuchte mit einem Leitkegeladapter auch auf einem 750er Leitkegel (bei- de im horizont Zubehör erhältlich) bei Arbeitsstellen kürzerer Dauer (Tagesbaustellen) ein- gesetzt werden. Montage, Wartung, Reparatur Im Inneren der Leuchte befinden sich keine wartungsrelevanten Bauteile / Baugrup- pen. Das Öffnen des Gehäuses ist nur zum Einsetzen oder Wechseln der Batterie vorgesehen. Das Leuchtmittel kann nicht ausgetauscht werden. -
Seite 6: Intended Use
When using the warning light outside the Federal Republic of Germany, the regulations ap- plicable to the countries in question must be observed and complied with. When using the warning light in private and / or commercial sector, the user / person who sets up the lamp / operator bears the responsibility. Any other use is not intended by horizont group gmbh and constitutes improper use. Use of the flashing lamp - especially for warning and safety purposes - in the sector of nautical traffic and/or air traffic is not permitted. Safety instructions We recommend wearing light work gloves when operating the lamp at temperatures around and below 0°... - Seite 7 Switching the lamp ON The lamp is activated by the membrane sealed rocker switch on front of the housing. Orient the lamp as exactly as possible towards the approaching traffic. Use the black feet on the underside of the lamp to considerably increase the stability of the lamp! Be sure to fold out the feet each time using the luminaire. Switching the lamp OFF The lamp is switched OFF by the membrane sealed rocker switch on front of the housing. Storage Always store the lamps with the feet folded in ! For long-term storage, be sure to remove the batteries from the lamp. Leaking batteries re- lease chemicals that permanently damage the electronics, metal parts and plastic.. Optionally, horizont Euro-Blitz can also be mounted on traffic cones (size min. 750 mm) by means of our horizont cone adapter for work sites of short duration. Both, cones and adap- ters are available as horizontal accessories. Assembly, maintenance, repair There are no maintenance-relevant components / assemblies mounted within the lamp. Do not open the housing except to insert or replace the accumulator. The illuminant cannot be replaced. The optics of the luminaire should be cleaned with water and a sponge after use. The use of high-pressure cleaners, strong water blasts and chemical cleaning agents should be avoided as this may cause water / chemicals penetrate into the housing. Repair work should only be carried out by authorised specialists or by the manufacturer. This is the only way to ensure functional safety and thus the intended warning effect in traffic. Note for service / maintenance personnel When the product is switched on and the optics are removed, looking directly into the high- power light emitting diode must be avoided as this may cause eye irritation.
-
Seite 8: Fr Description Du Produit
Nous recommandons le port de gants de travail légers lors de l‘utilisation de la lam- pe à des températures proches et inférieures à 0° Celsius ! Pendant le stockage/le transport/l‘usage des lampes d‘avertissement de horizont, aucun danger significatif ne se présente pour l‘utilisateur. Attention : diode lumineuse de forte puissance! En règle générale, il faut éviter de regarder directement la lampe activée à une distance... -
Seite 9: Clause De Non-Responsabilité
Les dispositions légales en matière de garantie s‘appliquent. Recyclage horizont a conçu cette lampe pour qu‘elle puisse être démontée dans la mesure du pos- sible en ses composants principalement réutilisables. L‘électronique, le métal et le plas- tique sont éliminés conformément aux réglementations européennes en vigueur. Pour plus d‘informations, veuillez contacter les autorités locales. L‘appareil peut être remis aux points... -
Seite 10: Uso Previsto
Cuando se utilice la luz de advertencia fuera de la República Federal de Alemania, deberán observarse y cumplirse las normas aplicables a los países en cuestión. El usuario/instalador/operador es responsable del uso de la luz de advertencia en áreas privadas y/o comerciales. Cualquier otro uso no está previsto por horizont group gmbh y constituye un uso inadecuado. No se permite el uso de la luminaria - especialmente con fines de advertencia y seguridad - en la zona de tráfico marítimo o aéreo. -
Seite 11: Descargo De Responsabilidad
Los trabajos de reparación sólo deben ser realizados por especialistas autorizados o por el fabricante. Sólo así se garantiza la seguridad funcional y, por tanto, el efecto de advertencia en el tráfico. Nota para el personal de servicio / mantenimiento Cuando se enciende el producto y se retira la óptica, debe evitarse mirar directamente al diodo emisor de luz de alta potencia, ya que puede causar irritación en los ojos. Descargo de responsabilidad El grupo horizont gmbh no acepta ninguna responsabilidad por los daños personales o ma- teriales que se produzcan como consecuencia de un uso inadecuado y/o una instalación, montaje, funcionamiento o mantenimiento incorrectos. Se aplican las disposiciones legales sobre garantía y seguridad. - Seite 12 Eliminación horizont ha diseñado esta luminaria de forma que pueda desmontarse en gran medida en sus componentes predominantemente reutilizables. La electrónica, el metal y los plásticos se eliminan de acuerdo con la normativa comunitaria vigente. Para más información, pónga- se en contacto con las autoridades locales. El aparato se acepta en los puntos de recogida municipales o en los centros de reciclaje, o puede devolverse a los distribuidores especializ- ados que ofrecen un servicio de recogida; lo mismo ocurre con las pilas usadas. La eliminación adecuada ayuda a proteger el medio ambiente y evita posibles efectos noci- vos para las personas y el medio ambiente. Para más información, visite nuestro sitio web www.horizont.com Technische Daten · Technical data · Données techniques · Datos Técnicos einseitig zweiseitig uni-directional bi-directional unilatérale diffusion bilatérale una caras dos cara Betriebsspannung / Operating voltage 6 V - 6 V - Tension du réseau / Voltaje...
