Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
5 l ūdens sildītājiem caurplūde jaucējkrānam nedrīkst
pārsniegt 5 l/min. Nepieciešamības gadījumā ūdens
padevi regulē ar stūra ventili.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
• Cauruļvadi un armatūra ir jāuzstāda, jāizskalo un
jāpārbauda saskaņā ar spēkā esošajiem standar-
tiem.
• Jāievēro attiecīgās valstīs spēkā esošās montāžas
prasības.
• Noteces vārstu drīkst izmantot tikai noteiktajam
mērķim. Pie noteces vārsta aizliegts piestiprināt citus
priekšmetus, piemēram, puskolonnu.
• Ja nepieciešams, plastmasas šļūteni atbilstoši tabulai
saīsina un iebāž īsajā, ar zilu krāsu marķētajā
caurulē līdz savienojumam.

Tehniskie dati

Darba spiediens:
Ieteicamais darba spiediens:
Pārbaudes spiediens:
Maksimālais iespējamai ūdens
spiediens ņemšanas vietā MPa
0,1 - 0,15
0,2 - 0,3
0,4 - 0,7
Ja ūdens spiediens ir lielāks par 0,5 MPa, jāiebūvē spiediena reduktors.
Traucējums
Maz ūdens
Jaucējkrāns smagi grozāms
Jaucējkrāns nepārtraukti pil arī
izslēgta ūdens sagatavotāja
gadījumā
maks. 1 MPa
0,1 - 0,5 MPa
(1 MPa = 10 bar = 147 PSI)
Tabula par izmantojamajo plastmasas šļūteņu garumu
bez plastmasas šļūtenes
Plastmasas šļūtene saīsināta līdz 90
Iemesls
- Strūklas veidotājs ir aizkaļķojies,
netīrs
- Bojāta kartuša, aizkaļķojusies
- Bojāta kartuša
Montāža (skat. lpp. 34)
Latvian
Karstā ūdens temperatūra:
Termiskā dezinfekcija :
Izstrādājums ir paredzēts tikai dzeramajam ūdenim!

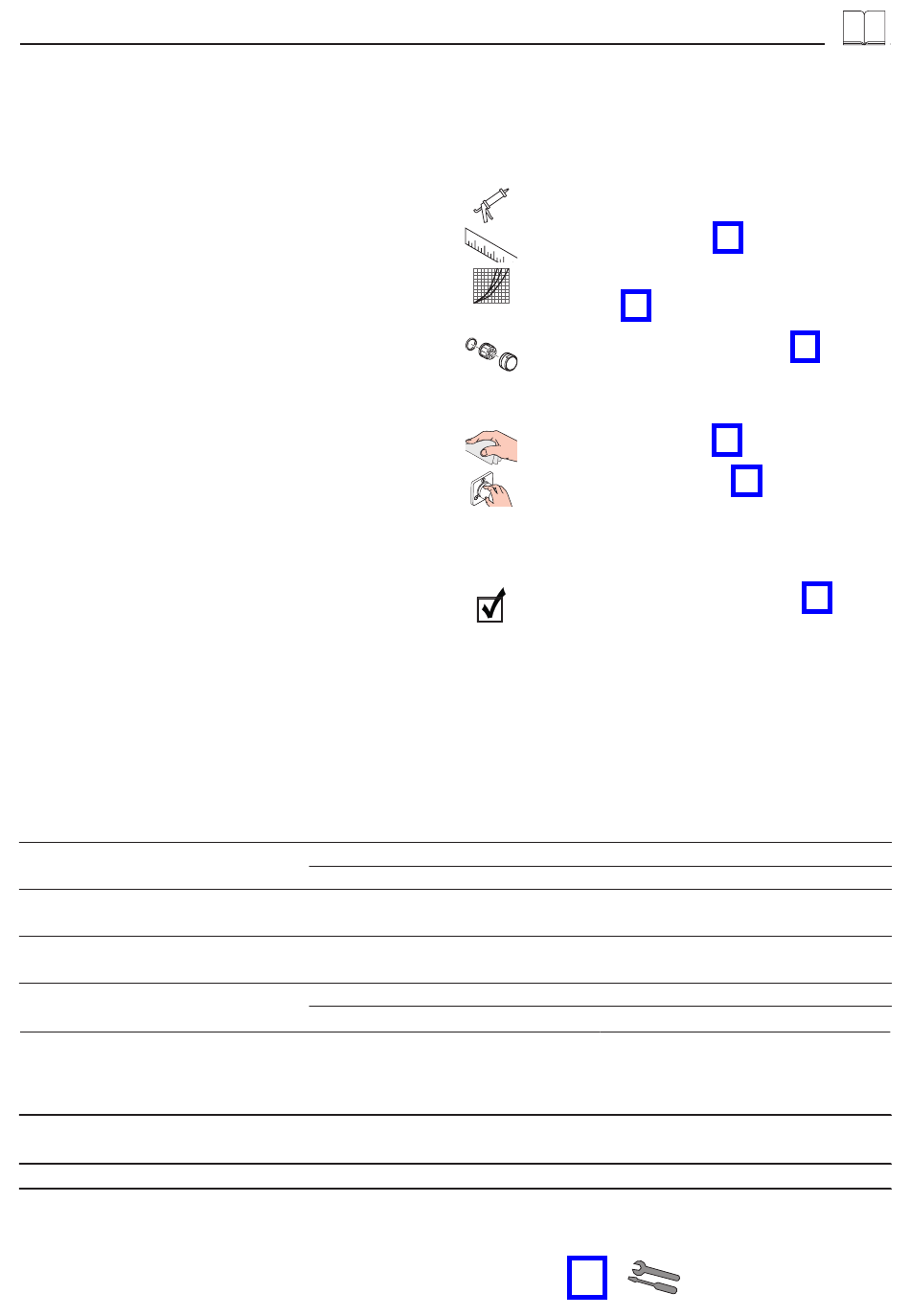

Simbolu nozīme
Neizmantot silikonu, kas satur etiķskābi!
Izmērus (skat. lpp. 35)
Caurplūdes diagramma
(skat. lpp. 35)
Rezerves daļas (skat. lpp. 37)
Ja tiek nomainīts strūklas veidotājs, jāizmanto šim
jaucējkrānam paredzēts strūklas veidotājs.
Tīrīšana (skat. lpp. 38)
Lietošana (skat. lpp. 36)
• Hansgrohe iesaka no rīta vai pēc ilgākiem pārtrauku-
miem nelietot pirmo puslitru ūdens dzeršanai.
• Karsējot ūdens boileri pa snīpi pil ūdens.
Pārbaudes zīme (skat. lpp. 40)
1,6 MPa
Lerīču tilpums
8, 10 un 15 litri
mm
Plastmasas šļūtene bez izmaiņām
caurplūdes daudzumu regulējiet ar leņķvārstu
līdz 5 litriem
Plastmasas šļūtene saīsināta līdz 90
mm
Plastmasas šļūtene bez izmaiņām
Bojājumu novēršana
- Iztīrīt, nepieciešamības gad.
nomainīt strūklas veidotāju
- Nomainīt kartušu
- Nomainīt kartušu
maks. 60°C
70°C ⁄ 4 min
23
