AVM FRITZ!Box 7430 Installationsanleitung

Bitel
Vorschau ausblenden Andere Handbücher für FRITZ!Box 7430:

Werbung

Inhaltsverzeichnis

1
Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen)

Inhaltsverzeichnis

2.1
2.2
3.1
3.2
Seite 2
Seite 5
Seite 10
Seite 15
Seite 30
Seite 34
Seite 38

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für AVM FRITZ!Box 7430

Inhaltszusammenfassung für AVM FRITZ!Box 7430

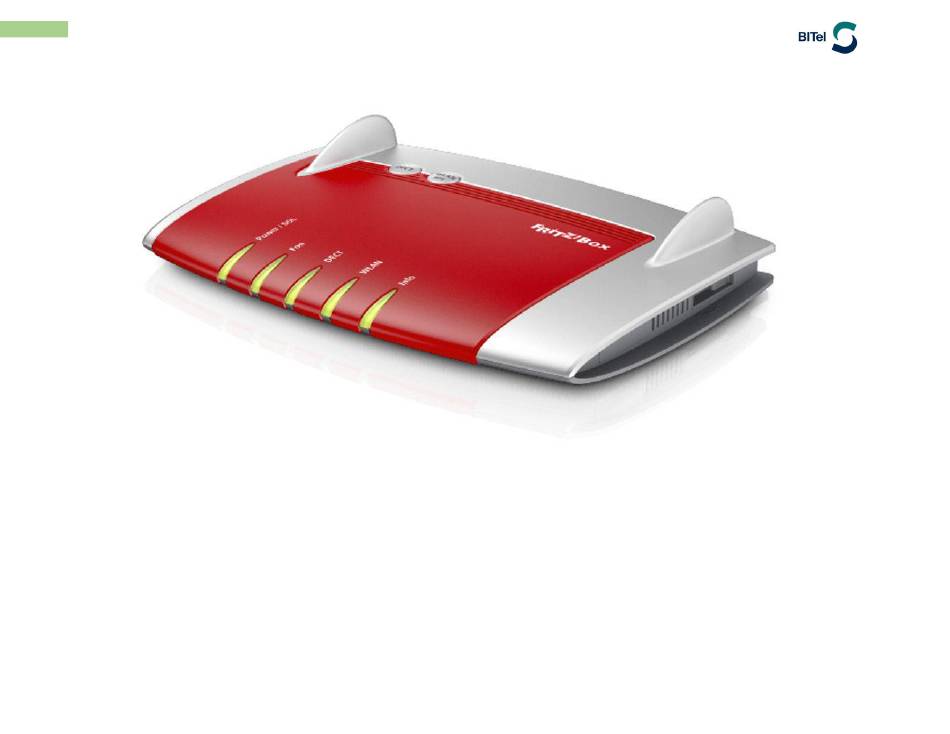

  • Seite 1: Inhaltsverzeichnis

    Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Inhaltsverzeichnis 1. Die FRITZ!Box 7430 anschließen Seite 2 2. Konfiguration an einem ADSL- oder VDSL-Anschluss Seite 5 Internetverbindung einrichten Seite 10 Telefonie einrichten Seite 15 3. Konfiguration über den WAN Port (LAN1) am Glasfaser-Anschluss...

  • Seite 2: Die Fritz!Box 7430 Anschließen

    Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) 1 Die FRITZ!Box 7430 anschließen...
  • Seite 3 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Am ADSL-/VDSL Anschluss ohne Splitter Am ADSL-/VDSL Anschluss mit Splitter...
  • Seite 4 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Am Glasfaseranschluss...

  • Seite 5: Konfiguration An Einem Adsl- Oder Vdsl-Anschluss

    Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) 2. Die FRITZ!Box konfigurieren an einem ADSL- oder VDSL-Anschluss Schließen Sie Ihre FRITZ!Box entsprechend dem Anschlussbild an. Bei einem Tarifwechsel oder wenn ihr Router schon an einem anderen Anschluss genutzt wurde, setzten Sie den Router ggf. auf Werkseinstellungen zurück um falsche Einstellungen zu vermeiden. Dabei gehen alle Einstellungen (Rufzuordnung, Telefonbuch, etc.) verloren.
  • Seite 6 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Sollte Ihnen die Anmeldeseite nicht angezeigt werden, geben Sie in die Adresszeile die IP-Adresse der Fritzbox ein: „192.168.178.1“ Falls Sie auch mit der IP-Adresse nicht auf die Anmeldeseite der FRITZ!Box gelangen, verwenden Sie einen anderen Webbrowser.
  • Seite 7 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Deaktivieren Sie „Diagnose und Wartung“ und klicken Sie auf „OK“ Diese Einstellung kann jederzeit zu einem späteren Zeitpunkt geändert werden.
  • Seite 8 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Auf der Übersichtsseite sehen Sie, dass Ihr Router das DSL Signal bekommt, aber mit dem Internet noch nicht verbunden ist. Wenn sich der Router im Auslieferungszustand befindet, klicken Sie oben rechts auf die drei vertikal angeordneten Punkte.
  • Seite 9 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Aktivieren Sie die „erweiterte Ansicht“...

  • Seite 10: Internetverbindung Einrichten

    Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) 2.1 Internetverbindung einrichten (1) Klicken Sie im linken Menü auf „Internet“ (2) Klicken Sie dann auf „Zugangsdaten“ (3) Wählen Sie bei Internetanbieter: „weitere Internetanbieter“ (4) Wählen Sie bei der unteren Auswahl: „anderer Internetanbieter“...
  • Seite 11 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Geben Sie Ihre Zugangsdaten weiter unten auf der Seite ein. (1) Den Benutzernamen finden Sie auf Ihrer Auftragsbestätigung unter „Ihr Benutzername für DSL“ (2) Dass Kennwort finden Sie auf Ihrer Auftragsbestätigung unter „Ihr BITel-Passwort für E-Mail und DSL“...
  • Seite 12 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) (Nur wenn in der Auftragsbestätigung VLAN 7 angegeben ist! Sonst auf „Übernehmen“ klicken und weiter mit der nächsten Seite) (1) Aktivieren Sie „VLAN für den Internetzugang verwenden“ (2) Geben Sie bei „VLAN-ID“ die „7“ ein (3) Geben Sie bei „PBit“...
  • Seite 13 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie auf „OK“ Klicken Sie auf „OK“...
  • Seite 14 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Ihre Internetverbindung ist nun eingerichtet.

  • Seite 15: Telefonie Einrichten

    Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) 2.2. Telefonie (VoIP) einrichten (1) Klicken Sie links im Menü auf „Telefonie“ (2) Klicken Sie auf „eigene Rufnummern“ (3) Wählen Sie oben „Anschlusseinstellungen“ (4) Tragen Sie die Landesvorwahl und Ihre Ortsvorwahl ein. Beispiel für Bielefeld: „521“...
  • Seite 16 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie unten Links auf „Einstellungen ändern“...
  • Seite 17 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) (1) Deaktivieren Sie „Faxübertragung auch mit T.38“ (2) Klicken Sie auf „Verbindungseinstellungen für DSL/WAN“...
  • Seite 18 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Bei ADSL-Anschlüssen (bis 16 Mbit/s) Bei VDSL-Anschlüssen (25 bis 250 Mbit/s) (1) Die Option „VLAN für Internettelefonie wird benötigt“ bleibt (1) aktivieren Sie „VLAN für Internettelefonie wird benötigt“ deaktiviert (2) Geben Sie bei VLAN-ID: „2222“ ein (2) Aktivieren Sie „Für Internettelefonie eine separate Verbindung...
  • Seite 19 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Bei VDSL-Anschlüssen (25 bis 250 Mbit/s) (1) Aktivieren Sie „Für Internettelefonie eine separate Verbindung nutzen (PVC)“ (2) Tragen Sie entsprechend den Angaben auf Ihrer Auftragsbestätigung bei VDSL-Anschlüssen bei VPI: „1“ ein und bei VCI: „32“.
  • Seite 20 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie als nächstes bei ADSL- und VDSL-Anschlüssen auf „Rufnummern“ Klicken Sie auf „Neue Rufnummer“...
  • Seite 21 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Wählen Sie bei Telefonie-Anbieter: „Anderer Anbieter“ aus Tragen Sie bei „Rufnummer für die Anmeldung“ Ihre Rufnummer mit Vorwahl ohne Trennungszeichen ein. Tragen Sie bei „Interne Rufnummer in der FRITZ!Box“ die Rufnummer ohne Vorwahl ein.
  • Seite 22 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) (1) Tragen Sie bei „Benutzername“ ihre Rufnummer mit Vorwahl ohne Trennungszeichen ein. (2) Tragen Sie bei „Kennwort“ das Passwort für die Rufnummer ein wie sie in der Auftragsbestätigung hinter der Rufnummer angegeben ist.
  • Seite 23 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie auf „Weiter“...
  • Seite 24 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Die erste Rufnummer ist nun registriert. Klicken Sie auf das Bleistiftsymbol um weitere Einstellungen vorzunehmen.
  • Seite 25 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie auf „Weitere Einstellungen“...
  • Seite 26 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) (1) Wählen Sie bei „Rufnummernunterdrückung“ die Option „CLIR über *31*“ (2) Wählen Sie bei „Paketgröße in Millisekunden“ die Option „20“ (3) Klicken Sie auf OK...
  • Seite 27 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie ggf. auf „Neue Rufnummer“ und wiederholen Sie den Vorgang um weitere Rufnummern zu registrieren.
  • Seite 28 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie auf Telefoniegeräte Klicken Sie auf das Bleistiftsymbol um für das entsprechende Telefon die Rufzuordnung anzupassen. Sie können festlegen, auf welche Rufnummer das Telefon ankommend reagieren soll und welche Rufnummer bei ausgehenden Gesprächen...
  • Seite 29 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Die Grundfunktionen der FRITZ!Box sind nun konfiguriert. Auf der Übersichtsseite sollte nun Internet, DSL und Telefonie grün angezeigt werden...

  • Seite 30: Konfiguration Über Den Wan Port (Lan1) Am Glasfaser-Anschluss

    Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) 3. Die eigene FRITZ!Box konfigurieren an einem Glasfaser-Anschluss Schließen Sie Ihre FRITZ!Box entsprechend dem Anschlussbild an das Glasfasermodem (ONT) an. Bei einem Tarifwechsel oder wenn ihre FRITZ!Box schon an einem anderen Anschluss genutzt wurde, setzten Sie den Router ggf. auf Werkseinstellungen zurück um falsche Einstellungen zu vermeiden.
  • Seite 31 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Deaktivieren Sie „Diagnose und Wartung“ und klicken Sie auf „OK“ Diese Einstellung kann jederzeit zu einem späteren Zeitpunkt geändert werden.
  • Seite 32 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Auf der Übersichtsseite sehen Sie, dass Ihr Router nicht über den DSL-Anschluss sondern über den LAN 1-Anschluss verbunden ist. Wenn sich der Router im Auslieferungszustand befindet, klicken Sie oben rechts auf die drei vertikal angeordneten Punkte.
  • Seite 33 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Aktivieren Sie die „erweiterte Ansicht“...

  • Seite 34: Internetverbindung Einrichten

    Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) 3.1 Internetverbindung einrichten (1) Klicken Sie im linken Menü auf „Internet“ (2) Klicken Sie auf „Zugangsdaten“. (3) Wählen Sie bei Internetanbieter: „weitere Internetanbieter“ (4) Wählen Sie bei der unteren Auswahl: „anderer Internetanbieter“...
  • Seite 35 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Geben Sie Ihre Zugangsdaten ein. (1) Den Benutzernamen finden Sie auf Ihrer Auftragsbestätigung unter „Ihr Benutzername für DSL“ (2) Dass Kennwort finden Sie auf Ihrer Auftragsbestätigung unter „Ihr BITel-Passwort für E-Mail und DSL“...
  • Seite 36 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie auf „OK“ Klicken Sie auf „OK“ Klicken Sie auf „OK“...
  • Seite 37 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Sie sind jetzt mit dem Internet verbunden. Nicht über DSL, sondern über Glasfaser (LAN1) Bei DSL steht deaktiviert, weil das interne DSL Modem der FRITZ!Box an einem Glasfaseranschluss nicht gebraucht wird und deshalb deaktiviert...

  • Seite 38: Telefonie Einrichten

    Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) 3.2 Telefonie (VoIP) einrichten (1) Klicken Sie links im Menü auf „Telefonie“ (2) Klicken Sie auf „eigene Rufnummern“ (3) Wählen Sie oben „Anschlusseinstellungen“ (4) Tragen Sie die Landesvorwahl und Ihre Ortsvorwahl ein. Beispiel für Bielefeld: „521“...
  • Seite 39 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie unten Links auf „Einstellungen ändern“...
  • Seite 40 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Deaktivieren Sie „Faxübertragung auch mit T.38“ klicken Sie auf „Verbindungseinstellungen für DSL/WAN“...
  • Seite 41 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) (1) aktivieren Sie „VLAN für Internettelefonie wird benötigt“ (2) Geben Sie bei VLAN-ID: „2222“ ein (3) Geben Sie bei PBit: „5“ ein (4) Aktivieren Sie „Für Internettelefonie eine separate Verbindung nutzen (PVC)“...
  • Seite 42 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie als nächstes auf „Rufnummern“ Klicken Sie auf „Neue Rufnummer“...
  • Seite 43 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Wählen Sie bei Telefonie-Anbieter: „Anderer Anbieter“ aus Tragen Sie bei „Rufnummer für die Anmeldung“ Ihre Rufnummer mit Vorwahl ohne Trennungszeichen ein. Tragen Sie bei „Interne Rufnummer in der FRITZ!Box“ die Rufnummer ohne Vorwahl ein.
  • Seite 44 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) (1) Tragen Sie bei „Benutzername“ ihre Rufnummer mit Vorwahl ohne Trennungszeichen ein. (2) Tragen Sie bei „Kennwort“ das Passwort für die Rufnummer ein, wie sie in der Auftragsbestätigung hinter der Rufnummer angegeben ist.
  • Seite 45 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie auf „Weiter“...
  • Seite 46 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Die erste Rufnummer ist nun registriert. Klicken Sie auf das Bleistiftsymbol um weitere Einstellungen vorzunehmen.
  • Seite 47 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie auf „Weitere Einstellungen“...
  • Seite 48 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) (1) Wählen Sie bei „Rufnummernunterdrückung“ die Option „CLIR über *31*“ (2) Wählen Sie bei „Paketgröße in Millisekunden“ die Option „20“ (3) Klicken Sie auf OK...
  • Seite 49 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie auf „Neue Rufnummer“ und wiederholen Sie den Vorgang um weitere Rufnummern zu registrieren.
  • Seite 50 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Klicken Sie auf Telefoniegeräte Klicken Sie auf das Bleistiftsymbol um für das entsprechende Telefon die Rufzuordnung anzupassen. Sie können festlegen, auf welche Rufnummer das Telefon ankommend reagieren soll und welche Rufnummer bei ausgehenden Gesprächen...
  • Seite 51 Installationsanleitung: kundeneigene AVM FRITZ!Box 7430 (nicht über BITel bezogen) Die Grundfunktionen der FRITZ!Box sind nun konfiguriert. Auf der Übersichtsseite sollte nun Internet und Telefonie grün angezeigt werden BITel Gesellschaft für Telekommunikation mbH · Berliner Str. 260 · 33330 Gütersloh · Telefon (05 21) 51 - 51 55 · Telefax (05 21) 51 - 77 66 ·...
