Becker Triple Action Kurzanleitung Seite 3

Schritt 5
Setzen Sie die Orthese entsprechend der gewünschten Fertigungstechnik zusammen.
Entfernen Sie die Hülle und bereiten Sie den Zusammenbau vor.
Schritt 6
Entfernen Sie die obere Stange und den Bügel vom Fertigungswerkzeug.

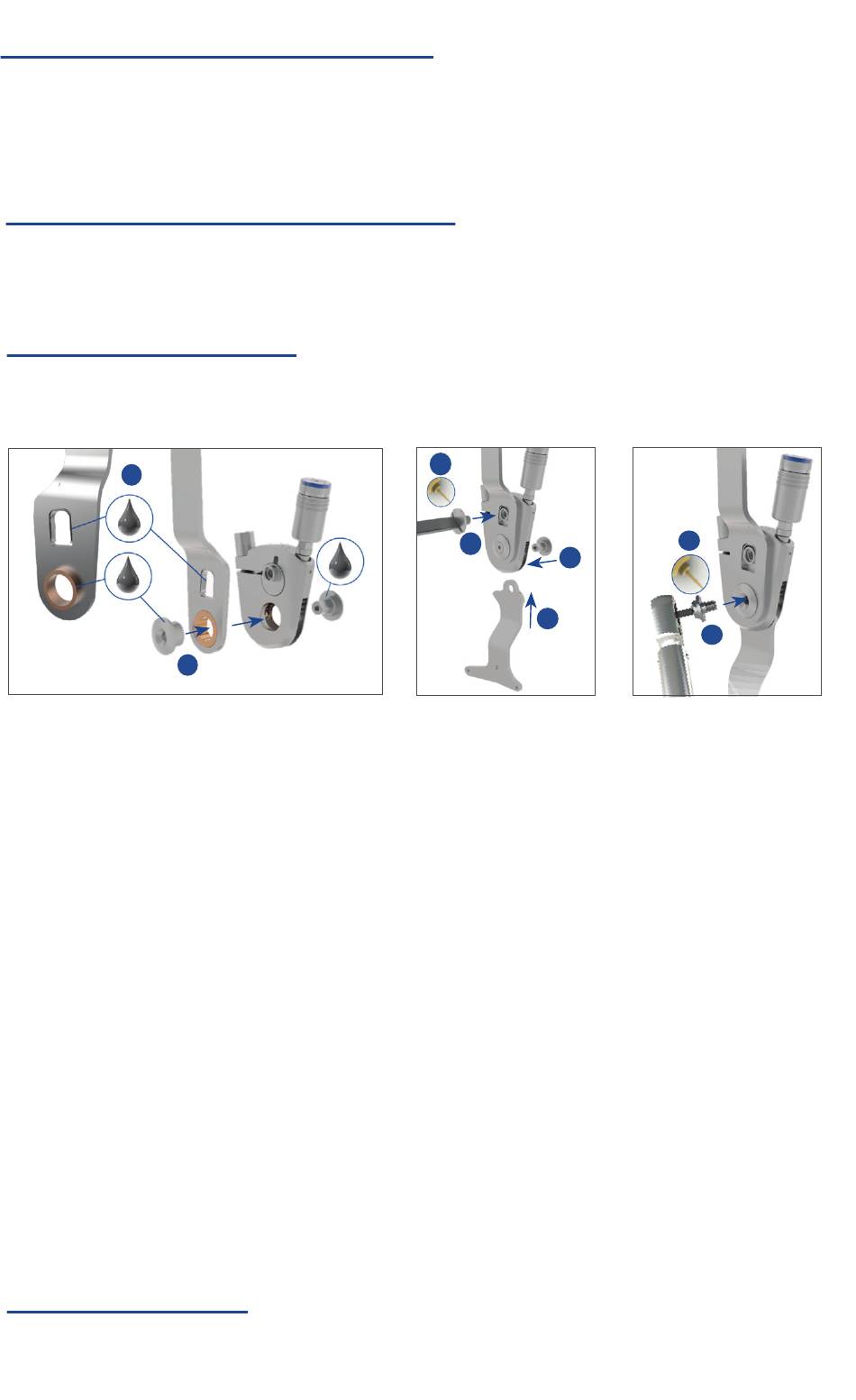

Schritt 7
Setzen Sie den Triple Action wieder zusammen.
1
1.
Schmieren Sie den Nockenclip, die Hülse der Gelenkbuchse und -schraube und die
Außenseite des Lagers ein.
2.
Richten Sie die obere Stange korrekt aus, um das Lager in den Komponentenkörper
und die Nockenschraube in den Nockenclip einzusetzen.
3.
Tragen Sie den Schraubensicherungskleber auf die Nockenschraube auf und
schrauben Sie sie handfest in die Nockenbuchse.
4.
Ziehen Sie mit einem Schraubendreher die Nockenschraube an, sodass die Schraube
fest im Nockenclip in der oberen Stange sitzt.
5.
Richten Sie den Bügel korrekt aus und führen Sie ihn in den Gabelkopf ein.
6.
Richten Sie die Gelenkbuchse korrekt aus, sodass sie durch den Bügel passt.
7.
Tragen Sie Schraubensicherungskleber auf die Gelenkschraube auf und setzen Sie
sie ein.
8.
Ziehen Sie die Gelenkschraube auf 4 Nm an.
Schritt 8
Passen Sie die Orthese an den Patienten an.
2
3
4
6
5
7
8
