Becker Triple Action Kurzanleitung Seite 2

KURZANLEITUNG

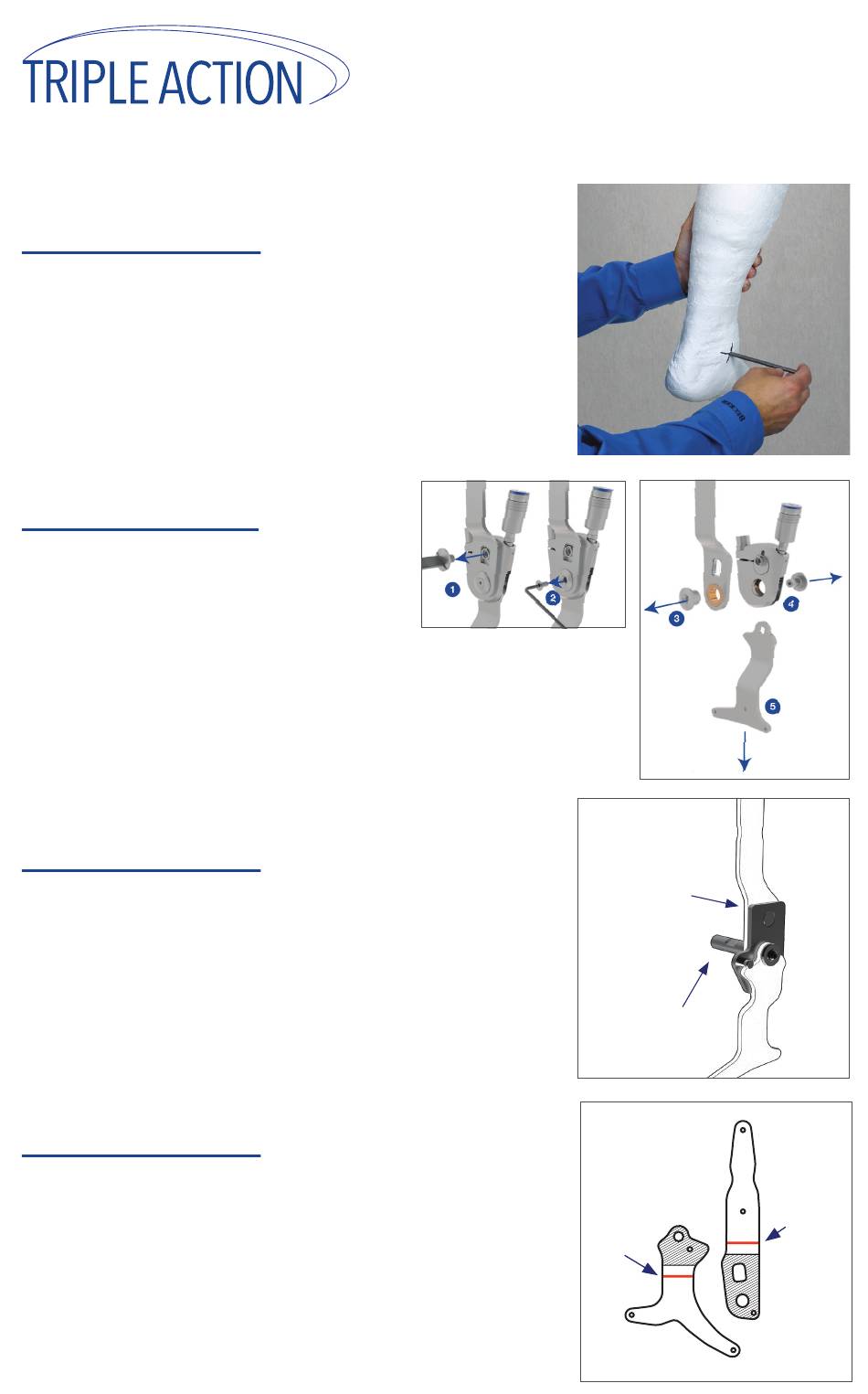

Schritt 1
Stellen Sie die Form vor der Fertigung auf den
gewünschten Winkel der Knöchelausrichtung ein. Führen
Sie die Ausrichtungsachse aus dem Triple Action-
Fertigungswerkzeugsatz in die Form ein und füllen Sie sie mit
Gips auf. Sobald der Gips ausgehärtet ist, entfernen Sie die
Ausrichtungsachse von der Form und passen Sie sie an.
Schritt 2
Zerlegung des Triple Action.
1. Entfernen Sie die Ausrichtungs-
buchsenschraube mit einem
großen Schraubendreher.
2. Entfernen Sie die Gelenkbuchsenschraube mit
einem T20 Schraubenschlüssel.
3. Entfernen Sie die Gelenkbuchse der oberen Stange und
die obere Stange.
4. Entfernen Sie die Gelenkbuchsen vom Komponentenkörper.
5. Entfernen Sie den Bügel.
Schritt 3
Bauen Sie das Fertigungswerkzeug mithilfe des
Ausrichtungsdummys und der Ausrichtungsbuchse des
Fertigungswerkzeugsatzes zusammen. Das Ausrichtungsinstrument
hält während des Zusammenbaus die obere Stange in der richtigen
Ausrichtung zum Bügel. Setzen Sie die Ausrichtungsbuchse und
das Fertigungswerkzeug in die Öffnung in der Form ein, die durch
das Entfernen der Ausrichtungsachse entstanden ist.
Schritt 4
Passen Sie die Form der oberen Stange und des Bügels
an die anatomische Form an. Halten Sie die obere Stange
und den Bügel an den dunklen Flächen mithilfe einer
glatten Schraubstockbacke fest.
WICHTIG: Achten Sie darauf, dass Sie die Stangen in
dem Bereich, der am Komponentenkörper befestigt
wird, nicht verbiegen oder beschädigen, da Sie
dadurch die Komponente beschädigen.
®
Triple Action-
Ausrichtungswerkzeug
Ausrichtungs-
dummy
(links)
Ausrichtungs-
buchsenschraube
Schnittlinie
(rot)
Nicht
nachformen
(Öffnung)
