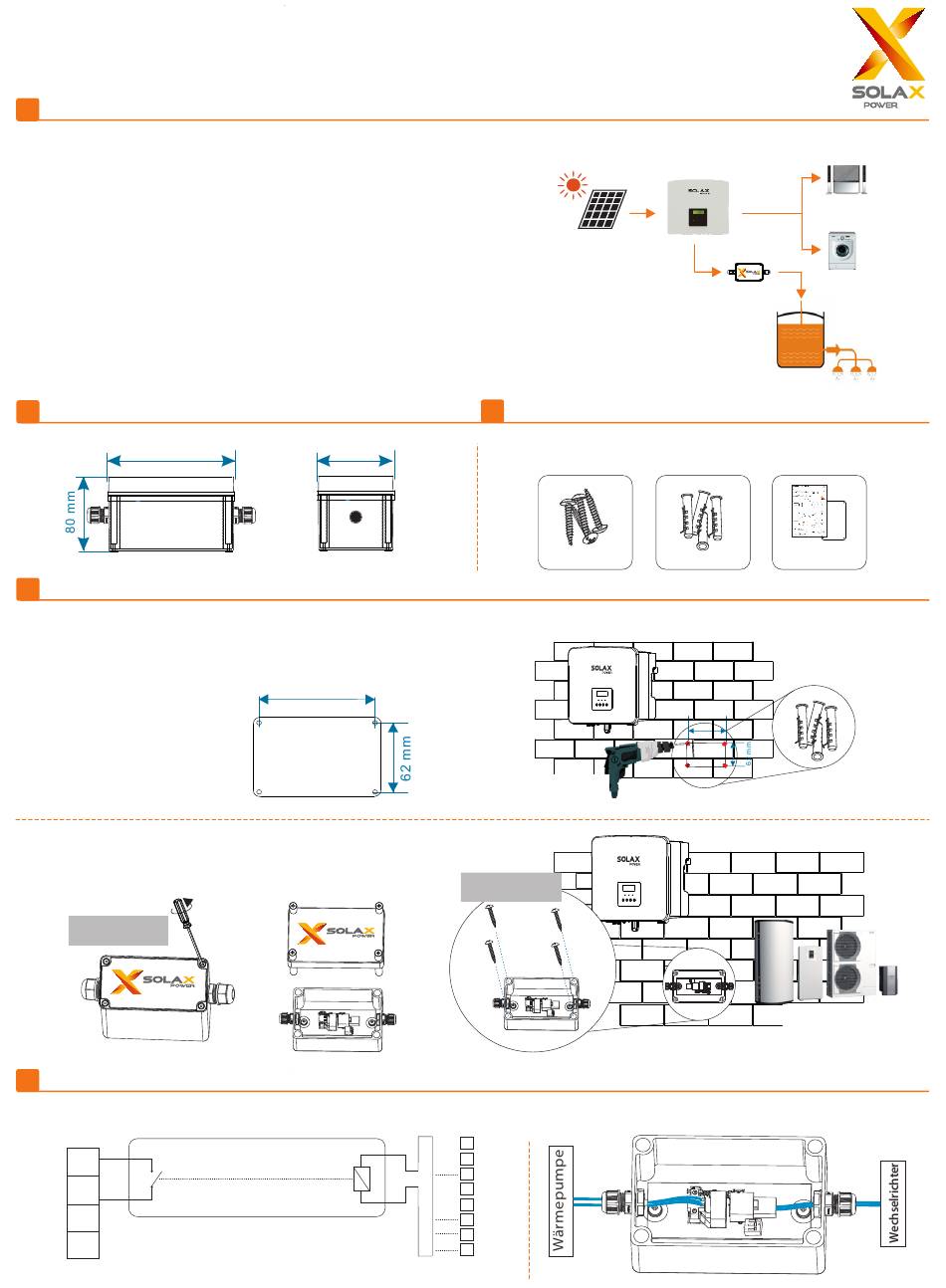

SolaX Power Adapter Box Schnellinstallationsanleitung

Schnellinstallationsanleitung

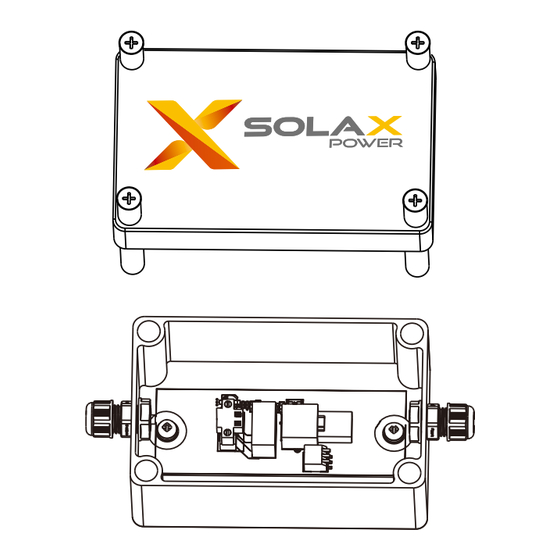

SolaX Adapter Box
Einführung
I
Die SolaX-Adapterbox ist mit einer Wärmepumpe mit
Trockenkontaktfunktion ausgestattet, die ein in die Wärmepumpe
integriertes Photovoltaik-Wechselrichter-Energiesystem verwalten kann.
Der Wechselrichter kann die Adapterbox so steuern, dass die Solarenergie
entsprechend den vom Benutzer festgelegten Anforderungen (Netzstrom,
Batteriekapazität, Zeit usw.) effizient genutzt wird Die Versorgung von
Wärmepumpen ist in der Regel möglich, wenn ein Überschuss an
Solarenergie und Batteriespeicherkapazität vorhanden ist. Dieser Teil der
Energie kann zum Heizen der Wärmepumpe im gewünschten
Temperaturbereich verwendet werden. Bitte lesen Sie diese Anleitung vor
der Benutzung sorgfältig durch.
Übersicht
II
130 mm
Montage
IV
- Verwenden Sie die Markierschablone, um ihn an der Wand zu befestigen und die Position
der Bohrung zu bestimmen.
Erstellen Sie Bohrungen mit einem Bohrer Ø6.
Tiefe: mindestens 30 mm.
- Setzen Sie die Spreizdübel ein.
- Nehmen Sie die obere Abdeckung der SolaX-Adapterbox ab.
- Führen Sie die Blechschrauben durch die Installationskanäle der Box.
Ziehen Sie die Blechschrauben fest.
Drehmoment für den
Schlitzschraubendreher:
0,5±0,1 Nm
Verkabelung
V
Anschlussplan des externen Relais für die Smart Grid Ready-Steuerung einer Wärmepumpe.
(Die Verdrahtung des Trockenkontakts K3/K4 an der Wärmepumpe ist in der Schnellinstallationsanleitung für die Wärmepumpe beschrieben)
K4
K3
K2
Hinweis: Die Adapterbox ist in der Regel für Wärmepumpen mit
Trockenkontaktfunktion geeignet. Die Verbindung zwischen dem
K1
3/6/7/8-poligen Trockenkontakt des Wechselrichters und dem
Trockenkontakt K3/K4 an der Wärmepumpe wird kontrolliert.
Wärmepumpe
71 mm
112 mm
Drehmoment für den
Schlitzschraubendreher:
1,2±0,1 Nm
1 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
Wechselrichter
Packliste
III
- Prüfen Sie, ob es während des Transports zu Verformungen
oder Beeinträchtigungen gekommen ist.
Blechschrauben X4
Ø6 Bohrer
(Tiefe: 30 mm)
Hinweis: Bitte wählen Sie einen Platz, an dem die
Adapterbox nicht direkt der Sonne ausgesetzt ist.
K4
K3
Heißwasser
Wärmepumpe
Schnellinstallationsanleitung X1
Spreizdübel X4
Markierschablone X1
112 mm
Wärmepumpe
01
