VULP 9118 H
Kalibrierte Logarithmisch-Periodische Messantenne
Calibrated Logarithmic-Periodic Test-Antenna
30 MHz ... 1.5 GHz
(26 MHz ... 1.8 GHz)
Handbuch
Manual
Distributed by: Reliant EMC LLC, +1 408 916‐5750, info@reliantemc.com, www.reliantemc.com
Werbung
Verwandte Anleitungen für SCHWARZBECK VULP 9118 H
Inhaltszusammenfassung für SCHWARZBECK VULP 9118 H

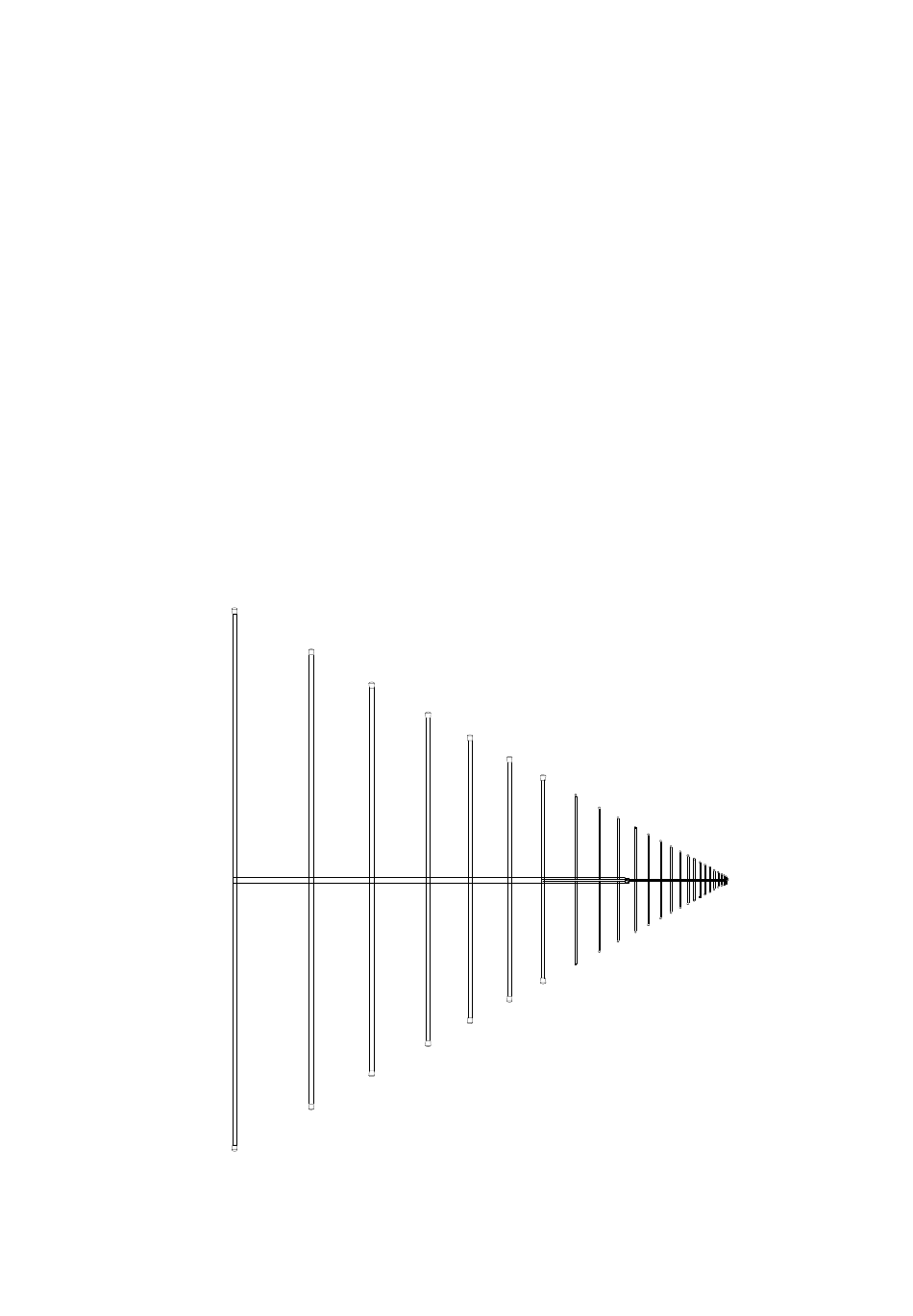

- Seite 1 SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: (+49)6228/1001 Fax.: (+49)6228/1003 E-mail: schwarzbeck@t-online.de VULP 9118 H Kalibrierte Logarithmisch-Periodische Messantenne Calibrated Logarithmic-Periodic Test-Antenna 30 MHz ... 1.5 GHz (26 MHz ... 1.8 GHz) Handbuch Manual Distributed by: Reliant EMC LLC, +1 408 916‐5750, info@reliantemc.com, www.reliantemc.com...
-
Seite 2: Technische Daten
SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: 06228/1001 Fax.: (49)6228/1003 VULP 9118 H Logarithmisch Periodische Breitbandantenne VULP 9118 H Logarithmic Periodic Broadband Antenna Technische Daten: VULP 9118 H Specifications: Bauart: Type: Linear polarisierte Logarithmisch Linear polarized Logarithmic Periodic... - Seite 3 SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: 06228/1001 Fax.: (49)6228/1003 VULP 9118 H Logarithmisch Periodische Breitbandantenne VULP 9118 H Logarithmic Periodic Broadband Antenna VULP 9118 H 'ig9118h.asc' 1000 2000 Frequency [MHz] VULP 9118 H 'af9118h.asc' 1000...
- Seite 4 SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: 06228/1001 Fax.: (49)6228/1003 Logarithmisch Periodische Breitband Antenne VULP 9118 H Logarithmic Periodic Broadband Antenna VULP 9118 H Frequency Distance Wavelength Attenuation Gain(Isotr.) Gain(Dipole) Ant.-Factor Frequenz Abstand Wellen- Dämpfung Isotrop- Gewinn über...
- Seite 5 SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: 06228/1001 Fax.: (49)6228/1003 Logarithmisch Periodische Breitband Antenne VULP 9118 H Logarithmic Periodic Broadband Antenna VULP 9118 H Frequency Distance Wavelength Attenuation Gain(Isotr.) Gain(Dipole) Ant.-Factor Frequenz Abstand Wellen- Dämpfung Isotrop- Gewinn über...
- Seite 6 SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: 06228/1001 Fax.: (49)6228/1003 Logarithmisch Periodische Breitband Antenne VULP 9118 H Logarithmic Periodic Broadband Antenna VULP 9118 H Frequency Distance Wavelength Attenuation Gain(Isotr.) Gain(Dipole) Ant.-Factor Frequenz Abstand Wellen- Dämpfung Isotrop- Gewinn über...
- Seite 7 SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: 06228/1001 Fax.: (49)6228/1003 Logarithmisch Periodische Breitband Antenne VULP 9118 H Logarithmic Periodic Broadband Antenna VULP 9118 H Frequency Distance Wavelength Attenuation Gain(Isotr.) Gain(Dipole) Ant.-Factor Frequenz Abstand Wellen- Dämpfung Isotrop- Gewinn über...
- Seite 8 SCHWARZBECK MESS - ELEKTRONIK An der Klinge 29 D-69250 Schönau Tel.: 06228/1001 Fax.: (49)6228/1003 VULP 9118 H Logarithmisch Periodische Breitbandantenne VULP 9118 H Logarithmic Periodic Broadband Antenna VULP 9118 H 'fb9118h.asc' 1000 2000 Frequency [MHz] VSWR 1000 2000 Frequency [MHz]...
