SCHWARZBECK VAMP 9243 Handbuch

SCHWARZBECK MESS - ELEKTRONIK
An der Klinge 29 D-69250 Schönau Tel.: (+49)6228/1001
Fax.: (+49)6228/1003
Rauscharme aktive vertikale Monopol-Antenne
VAMP 9243
Low noise active vertical monopole antenna
1. Überblick VAMP 9243
Die aktive Monopol-Antenne VAMP 9243 besteht aus
einem vertikalen Stab und einem Anpaßverstärker. Der
Stab ist üblicherweise 1 Meter lang (andere Längen
möglich) und ist im Frequenzbereich 9 kHz-30 MHz
kurz gegenüber den betrachteten Wellenlängen. Der
Fußpunkt des Stabes wird durch den Anpaßverstärker
hochohmig und kapazitätsarm belastet, so daß das
Wandlungsmaß über den gesamten Frequenzbereich
konstant ist. Die Schaltung zeigt bei einem Wand-
lungsmaß (Antennenfaktor) von +10 dB optimale Er-
gebnisse bei Rauschen und Großsignalverhalten und
empfindliche Meßempfänger können den Dynamikbe-
reich der Antenne voll ausnutzen.
Sollen sehr hohe Feldstärken gemessen werden, ver-
mindert ein optionaler Vorsteckteiler direkt am Stab die
Verstärkung um 20 dB. Um jegliche Beeinflussung
durch Stromnetz, Netzteil, Spannungsregler usw.
grundsätzlich zu vermeiden, verfügt die VAMP 9243
über eingebaute NiMH-Akkus. Typisch werden damit
Betriebszeiten von mindestens 50 Stunden erreicht.
Die Ladezeit mit dem Schnellladegerät beträgt
2-4 Stunden.

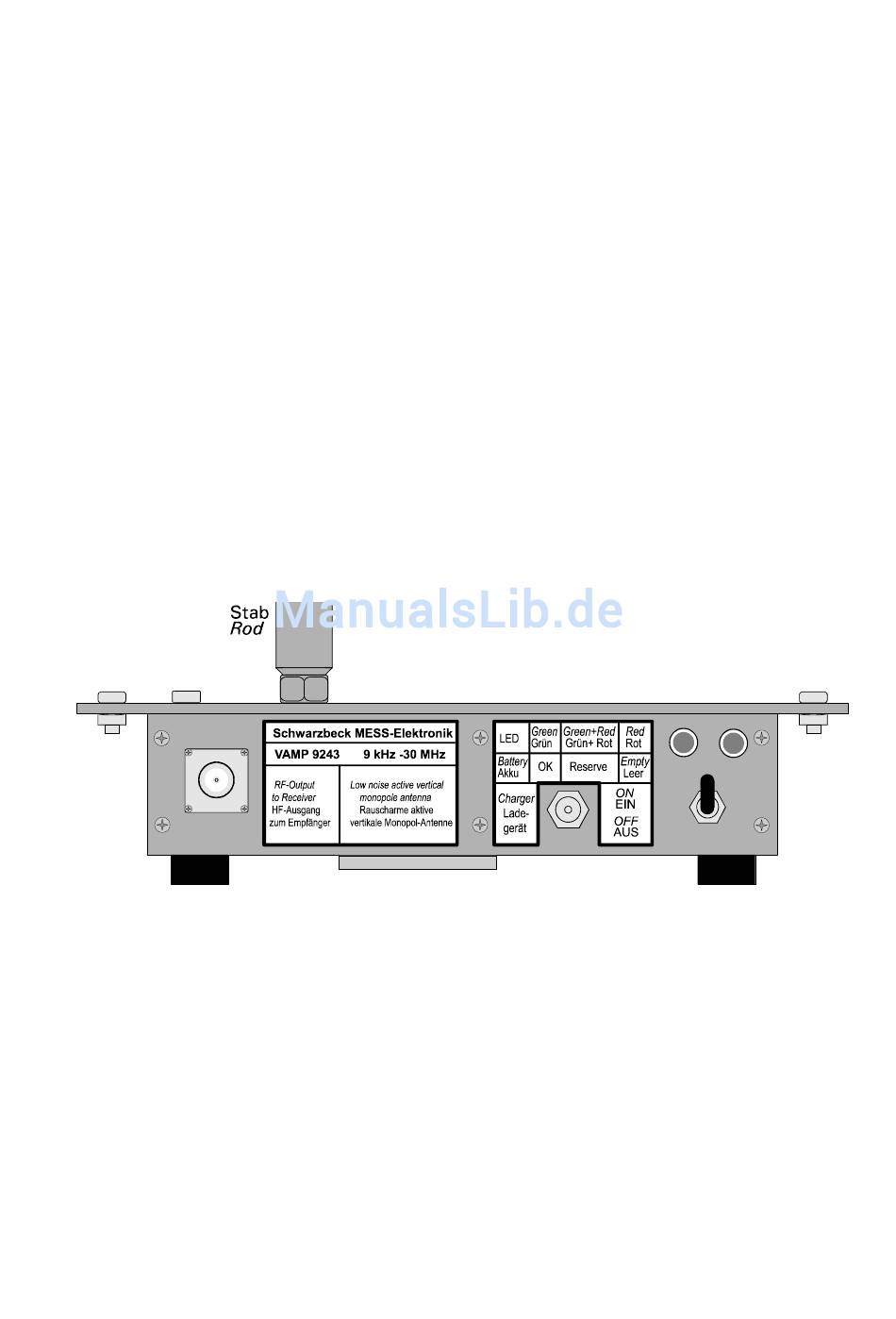

Stab und Verstärkergehäuse sind in Aluminiumbau-
weise ausgeführt. Die Deckelplatte kann mit dem An-
tennen-Gegengewicht (Bezugsmasse, Counterpoise)
am Aufbauort verschraubt werden. Die Buchsen und
sonstigen Bedienungsorgane liegen unterhalb der De-
ckelplatte. Die Stablänge beginnt unmittelbar an der
Deckelplatte.
E-mail: office@schwarzbeck.de
9 kHz - 30 MHz
Handbuch Manual VAMP 9243 Seite Page 1
1. Overview VAMP 9243
The active monopole antenna VAMP 9243 consists of
a vertical rod and an impedance matching amplifier.
The rod has a standard length of 1m (other rod length
on request) and can be considered as short compared
to the wave length in the frequency range 9 kHz-30
MHz.
The conversion factor is independent of the frequency
because of the extremely high impedance of the
matching amplifier.
The circuit gives best results of noise and intermodula-
tion for a conversion factor (antenna factor) of +10 dB
and sensitive measuring receivers are able to use the
whole dynamic range of the antenna.
For very high fieldstrength, an optional plug-in attenua-
tor reduces the amplification by 20 db.
In order to avoid absolutely any influence by the
mains, power supply, voltage regulator a. o., the VAMP
9243 has built-in NiMH rechargeable batteries. The
typical operation time is at least 50 hours.
Charging time is 2-4 hours using the quick charger.
Rod antenna and amplifier cabinet are made of alu-
minium.
The top plate can be fixed to the metal ground plane
(Counterpoise) with 4 screws.
The connectors and controls are situated below the top
plate. The rod length begins exactly at the top plate.
