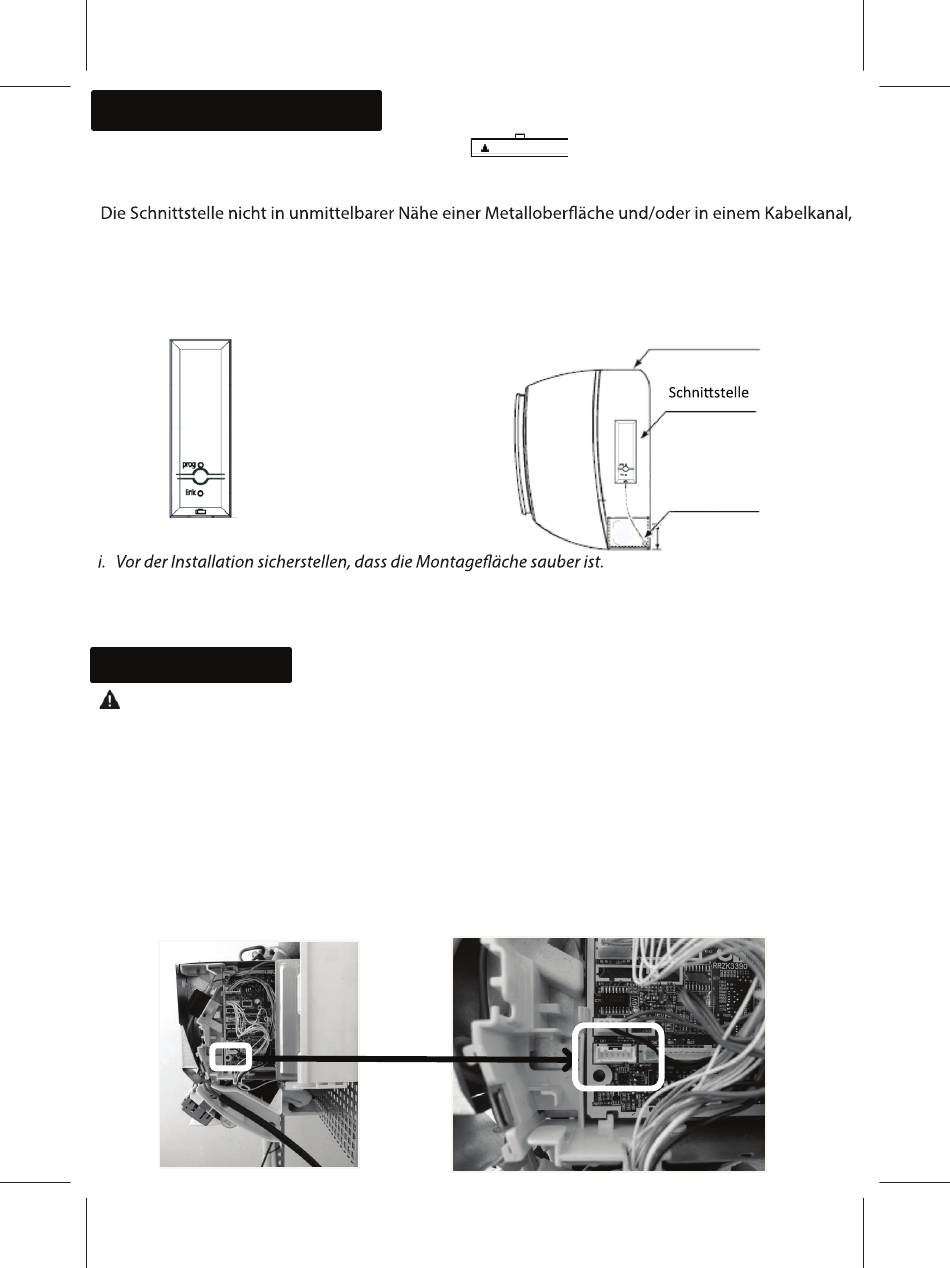

Installation und Konfiguration

Die Schnittstelle wird über den durch das Logo
gekennzeichneten Steckanschluss mit der Klimaanlageneinheit verbunden. Verwenden Sie nur das
mit der Schnittstelle mitgelieferte Kabel.
in dem Elektrokabel verlaufen, montieren.
1) Die Schnittstelle muss mittels doppelseitigem Klebeband an der Wand oder der Klimaanlage
angebracht werden.
2) Die Schnittstelle senkrecht montieren (Steckanschluss nach unten, siehe nachstehende
Abbildung).

Unterer Bereich

ii. Sicherstellen, dass die Abdeckung für die Leitungen der Inneneinheit für Wartungsarbeiten entfernt
werden kann und die Schnittstelle mittels doppelseitigem Klebeband seitlich an der Klimaanlage
angebracht ist.

Kabelanschluss

Warnhinweis

- Vor Anschließen der Schnittstelle den Stromversorgungsstecker herausziehen.
- Falls die Stromversorgung über die Wärmepumpe erfolgt, diese über den Sicherungsschalter unterbrechen.
1) Die Abdeckung an der Frontseite der Klimaanlageneinheit und den Metalldeckel am elektrischen
Anschlussgehäuse entfernen.
2) Das mit der Schnittstelle mitgelieferte Kabel wird mit dem Stecker an der elektronischen Platine im
Anschlussgehäuse verbunden. Der Stecker ist im Allgemeinen mit CN7 oder CN1101 gekennzeichnet. Die
Nummer des Steckers kann der Montageanleitung der Klimaanlage entnommen werden.
3) Den Metalldeckel am elektrischen Anschlussgehäuse wieder schließen und dabei darauf achten, dass
das Kabel nicht eingeklemmt wird.
4) Die Abdeckung an der Frontseite der Inneneinheit wieder schließen.
im unteren Bereich der Schnittstelle
Klimaanlage
Schnittstelle seitlich an der
Klimaanlage anbringen
Öffnen
40 mm
