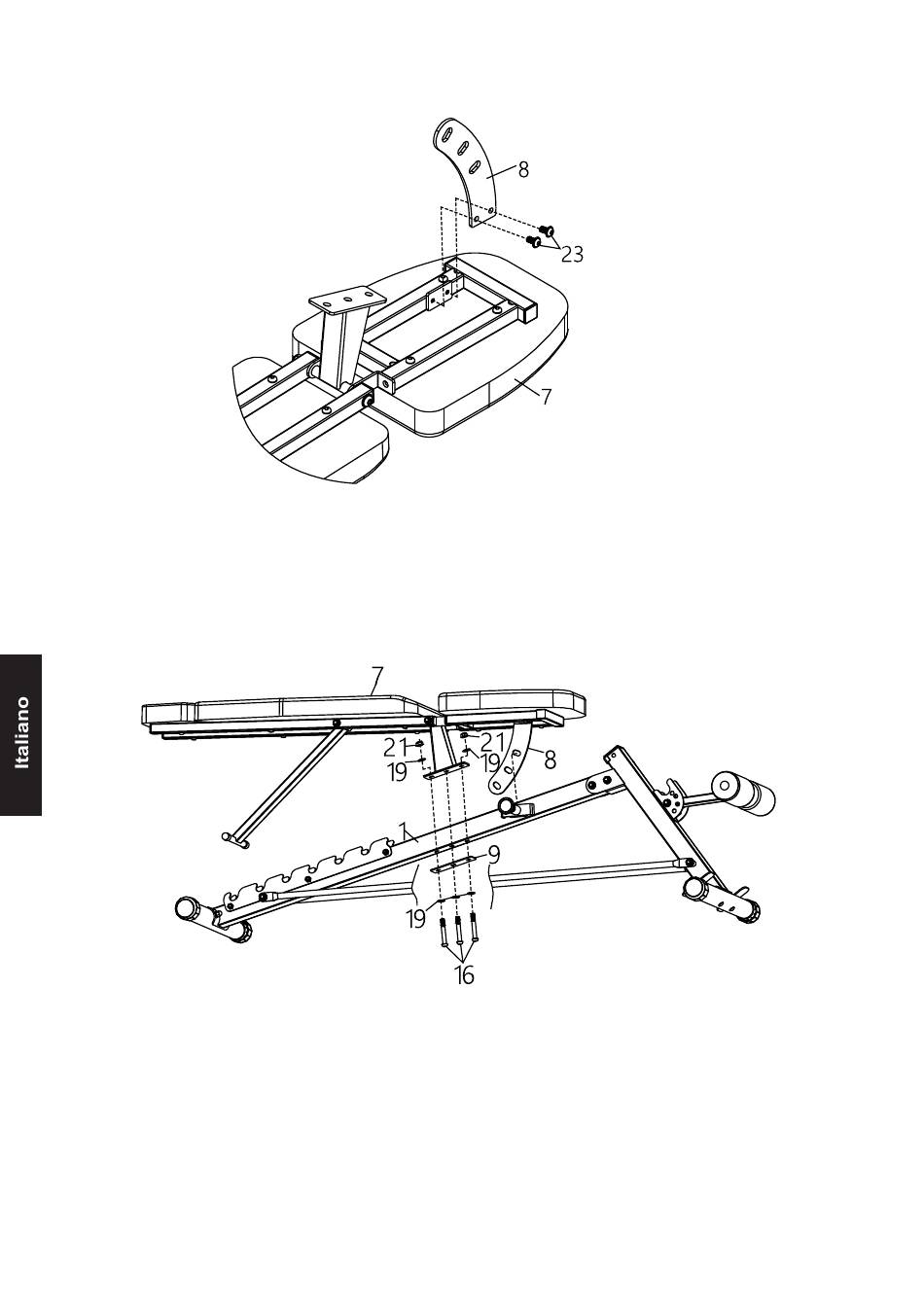

Punto 3
a. Collocate piatto l'assemblaggio del sedile (7) e fissate la piastra di regolazione (8) all'as-
semblaggio del sedile (7) usando le viti a testa esagonale (23). Serrate le viti.
Punto 4
a. Tirate la spina di bloccaggio sulla struttura principale (1) e posizionate il foro sulla piastra
di regolazione (8) nella spina di bloccaggio.
b. Allineate i fori sull'assemblaggio del sedile (7) e la struttura principale (1) come mostrato.
c. Fissate le viti a testa esagonale (16), le rondelle piatte (19), la piastra di collegamento
(9) e i dadi di bloccaggio (21), quindi serrate.
48
