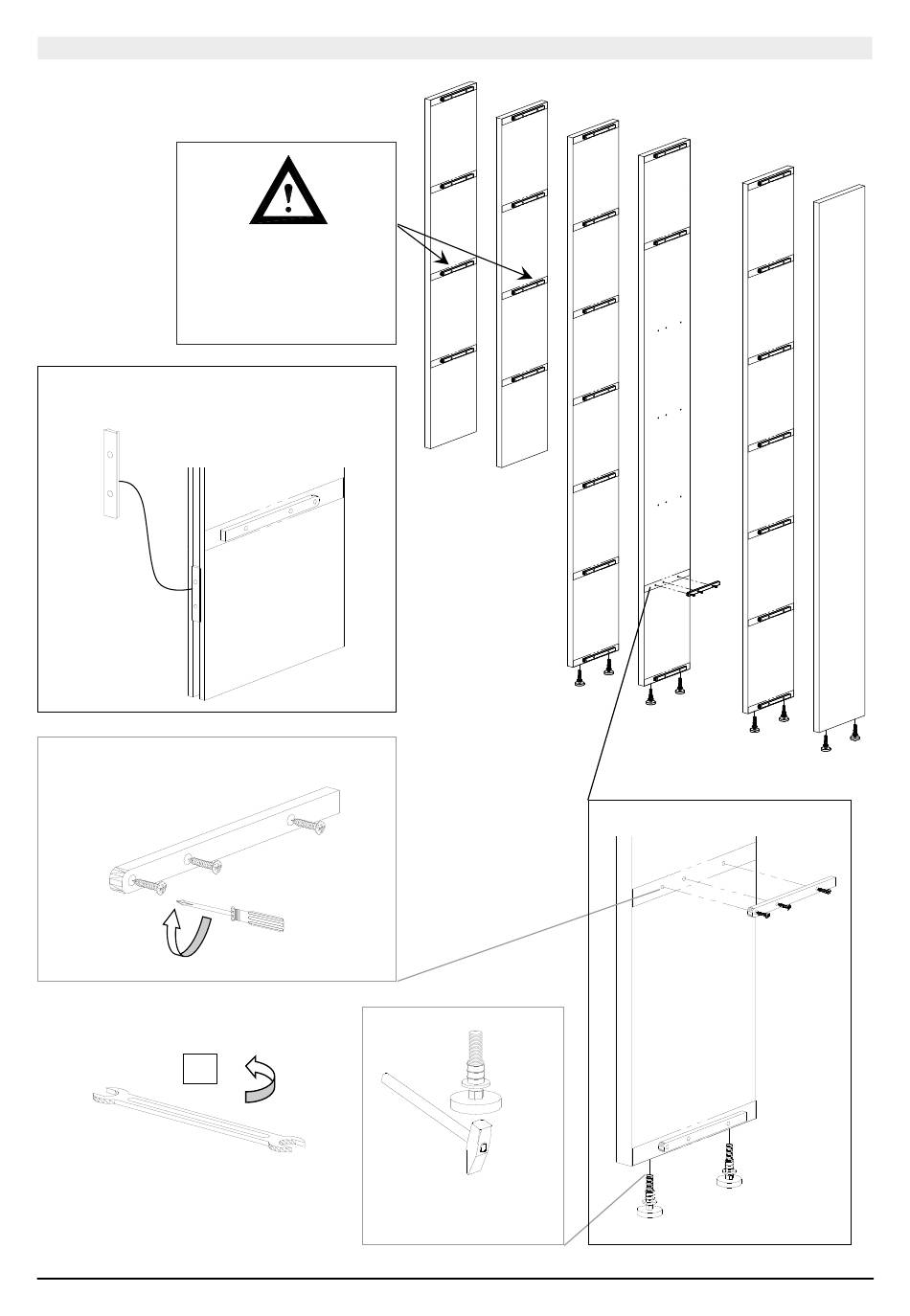

BILD 4, Wangenvormontage
Bild 4, Wangenvormontage
Aufsteckschienen laut
Auttrags-Servicecard
Kabelhalter für Wangen mit 10 mm
Nutbreite
Aufsteckschiene 168 mm mit
Liko-Schrauben 3,5x17
befestigen
+/-
+/-
Gabelschlüssel SW8
für Höhenversteller
Montage Wangen CALEA ab R5795.xls
MONTAGE WANGEN CALEA
Position
Aufsteckschienen laut
Auttrags-Servicecard
Position
montieren!
montieren!
Kabelhalter für
Wangen
mit 10mm Nutbreite
Aufsteckschiene
168mm mit Liko-
Schrauben 3,5x 17
befestigen
Gabelschlüssel SW8
für Höhenversteller
+/-
Höhenversteller
M8x56
eindrücken
Höhenversteller
M8x56 eindrücken
12.04.2021 / EFF
CE28
Seite 3/12
3
