Strangregulierventile
Frese VODRV
DN15-DN500

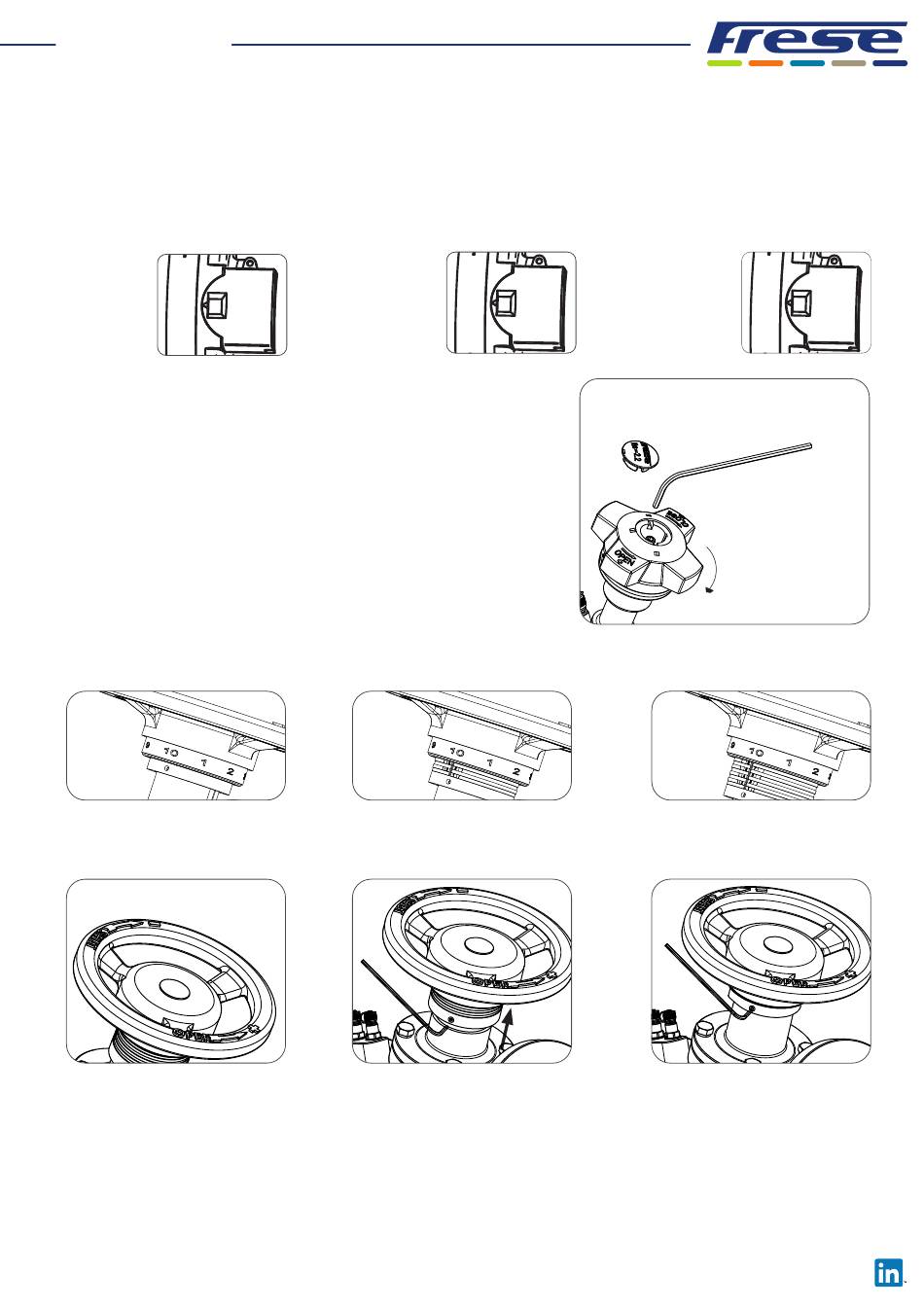

Einstellen des Volumenstromreglers DN15-DN50
Ventil
geschlossen
0
0
Das Frese VODRV Ventil wird mit der Voreinstellungskala unter dem Ventilgriff
eingestellt. Die Voreisntellung kann mit Hilfe der Voreinstellungstabellen ab
Seite 8 festgestellt werden.
Voreinstellung der maximalen Position
•
Stellen Sie den Ventilgriff auf den gewünschten Wert ein
•
Kappe mit der Markierung Frese entfernen und im Uhrzeigersinn mit
einem 3-mm-Inbusschlüssel zuziehen
•
Das Ventil kann dann wieder auf den voreingestellten Wert geöffnet
werden, nachdem das Ventil zum Absperren verwendet wurde
Um das Ventil in eine andere Einstellposition zu bringen, Voreinstellung mit
einem 3-mm-Inbusschlüssel (gegen den Uhrzeigersinn) lösen, Ventilgriff
nachstellen und festziehen.
Einstellen des Volumenstromreglers DN65-DN500
Ventil geschlossen
Das Frese VODRV Ventil wird mit der Voreinstellungskala unter dem Ventilgriff eingestellt. Die Voreisntellung kann mit Hilfe der
Voreinstellungstabellen ab Seite 8 festgestellt werden.
1
Voreinstellung der maximalen Position
1. Stellen Sie den Ventilgriff auf den gewünschten Wert ein.
2. Lösen Sie die 2 Schrauben mit einem 2,5-mm-Sechskantschlüssel im Ring unter dem Ventilgriff und heben Sie ihn an.
3. Ziehen Sie die 2 Schrauben wieder mit dem 2,5-mm-Sechskantschlüssel fest.
Das Ventil kann dann wieder auf den voreingestellten Wert geöffnet werden, nachdem das Ventil zum Absperren verwendet
wurde.
Um das Ventil in eine andere Volumstromposition zu bringen, lösen Sie die Schrauben wieder, stellen Sie das Ventilgriff auf die
neue Position, heben Sie den Ring wieder an und ziehen Sie ihn fest.
DE Frese STBV VODRV DN15-DN500 JAN 22
Ventileinstellung
auf 2.5
2
5
Ventileinstellung auf 4,0
2
3
Ventil völlig
geöffnet
4
Mit einem 3-mm-Inbusschlüssel im Uhr-
zeigersinn drehen, um das Ventil in die
maximale Einstellposition zu bringen
Der Ventilgriff im
Uhrzeigersinn drehen
um das Ventil zu
schließen
Ventileinstellung auf 8,0
3
