Strangregulierventile
Frese VODRV
DN15-DN500
Beschreibung

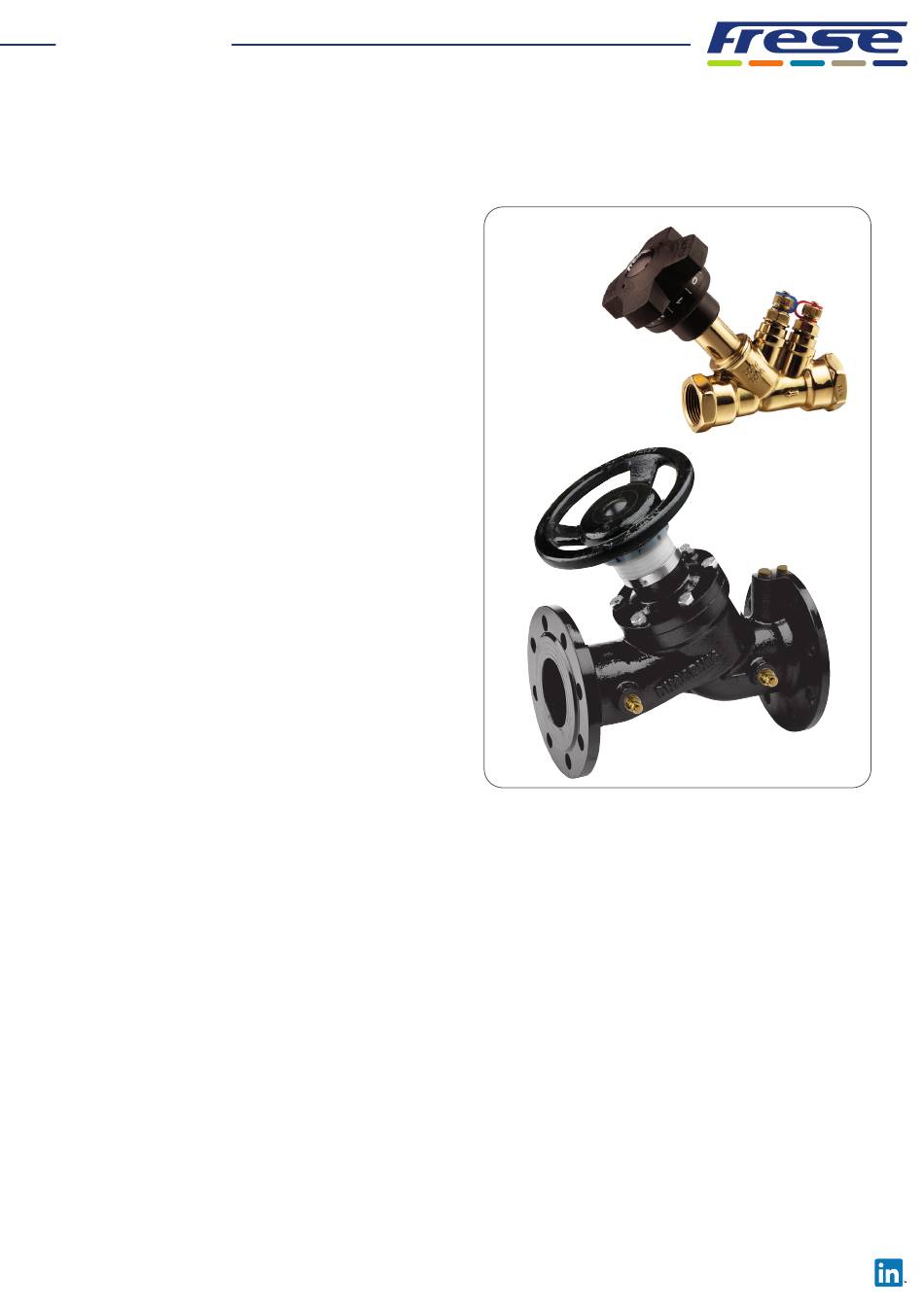

Frese VODRV ist ein Strangregulierventil mit variabler Blende
(VODRV) für Abgleich und Kontrolle des Volumenstroms.
Anwendung
Frese VODRV ist hervorragend für den Einsatz in Heiz- und
Kühlanwendungen geeignet, um den Volumenstrom in
verschiedenen Abschnitten der Anlage abzugleichen und
genau zu überprüfen.
Das statische Strangregulierventil garantiert ein einfaches
und zuverlässiges Überprüfen der Anlage. Es kann sowohl
in Anlagen mit variablem als auch mit konstantem
Volumenstrom eingebaut werden.
Betrieb
Das Strangregulierventil ermöglicht, dass das Ventil in die
benötigte Ventilstellung gebracht und gesperrt werden
kann, so dass die Öffnung des Ventils begrenzt wird.
Falls nötig, kann das Ventil abgesperrt werden, indem der
Ventilgriff auf 0,0 eingestellt wird und das Ventil wieder bis
zum vorherigen Sollwert geöffnet wird.
Vorteile
•
Einfach zu installieren und anzupassen.
•
Gut lesbare, zweistellige Skaleneinstellung.
•
Absperrung.
•
Bietet eine Alternative zum Inbetriebnahmesatz.
•
Ermöglicht einen genauen Abgleich des Volumenstroms
bei allen Einstellungen.
DE Frese STBV VODRV DN15-DN500 JAN 22
Merkmale
•
Erhältlich in den Größen DN15 bis DN500.
•
Durch die Absperrfunktion kann die Ventilöffnung mit
einem 3-mm-Inbusschlüssel auf den gewünschten
Sollwert eingestellt werden.
•
Integrierte
Druckmessnippel
Volumenstroms.
•
Kann zusammen mit dem Frese PV Compact Differenz-
druckregler eingebaut werden, um eine effiziente Druck-
und Volumenstromregelung zu erzielen.
1
zum
Messen
des
www.frese.eu ·
Werbung
Verwandte Anleitungen für Frese VODRV
Inhaltszusammenfassung für Frese VODRV
- Seite 1 Frese VODRV ist ein Strangregulierventil mit variabler Blende (VODRV) für Abgleich und Kontrolle des Volumenstroms. Anwendung Frese VODRV ist hervorragend für den Einsatz in Heiz- und Kühlanwendungen geeignet, um den Volumenstrom in verschiedenen Abschnitten der Anlage abzugleichen und genau zu überprüfen.
- Seite 2 DN15-DN500 Bauart Das Frese VODRV Strangregulierventil umfasst ein Drosselkegelventil zum Einstellen des Volumenstroms und Druckmessnippel für ein Überprüfen des Volumenstroms. Die Genauigkeit der Volumenstrommessung beträgt +/- 5% bei voll geöffnetem Ventil. Genauigkeit bei Teilöffnungen des Ventils in Übereinstimmung mit BS 7350.
- Seite 3 Ventil geschlossen Ventileinstellung auf 4,0 Ventileinstellung auf 8,0 Das Frese VODRV Ventil wird mit der Voreinstellungskala unter dem Ventilgriff eingestellt. Die Voreisntellung kann mit Hilfe der Voreinstellungstabellen ab Seite 8 festgestellt werden. Voreinstellung der maximalen Position 1. Stellen Sie den Ventilgriff auf den gewünschten Wert ein.
- Seite 4 Die Formel auf der rechten Seite dieser Seite kann verwendet werden, um den Volumenstrom aus dem gemessenen ΔP- Signal zu bestimmen. Messen des Differenzdrucks (Δp-Signal) an der Variable Volumenstromblende des Ventils www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 5 Frese VODRV wird auf jeder Einheit angebracht, um den Volumenstrom zu überprüfen und abzugleichen. Der Frese PV Compact wird mit dem Frese VODRV verbunden, um den Differenzdruck im System zu steuern und zu begrenzen. Dies gewährleistet einen geräuschlosen Betrieb von 2-Wege-Regelventilen und eine effiziente Volumenstrom Modulation zu den Einheiten.
-
Seite 6: Technische Daten
Dimension DN250 DN300 DN350 DN400 DN450 DN500 1100 1200 1250 Maße (mm) 12 x ø28 12 x ø28 16 x ø28 16 x ø31 20 x ø31 20 x ø34 Gewicht www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22... - Seite 7 /h bei einem Druckabfall von 1 bar und vollständig geöffnetem Ventil. Zubehör Art. -Nr. Beschreibung 48-0015 Kombi-Entleerungskugelhahn 09-2072 Druckmessnippel und Anschluss für Kapillarrohr (für PV Compact DN15-DN50) 48-0033 Anschluss für Kapillarrohr (für Flansch PV Compact DN50-DN200) www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 8 23,6 32,4 10,1 19,3 24,1 33,1 10,2 19,7 24,5 33,8 10,3 20,0 24,8 34,4 10,3 20,3 25,2 35,0 10,4 20,7 25,6 35,7 10,5 21,0 26,0 36,3 37,1 37,8 38,5 39,3 40,00 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 9 31,8 36,4 31,0 20,8 33,0 37,4 31,2 21,2 34,4 38,4 31,3 21,7 35,8 39,5 31,5 22,1 37,2 40,6 31,6 22,6 38,6 41,6 31,8 23,0 40,0 42,7 44,1 45,5 46,9 48,3 49,7 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 10 60,0 42,8 78,8 34,8 60,6 43,5 79,7 35,3 61,2 44,2 80,7 35,7 61,8 45,0 81,6 36,1 62,3 45,7 82,6 36,6 62,9 46,4 83,5 37,0 63,5 47,2 84,5 37,4 64,1 47,9 85,4 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 11 98,0 72,8 48,6 99,2 75,4 50,1 77,9 51,7 80,5 53,3 83,0 54,8 85,6 56,4 88,1 58,0 90,7 59,5 93,2 61,0 95,3 62,4 97,4 63,9 65,3 66,8 68,2 69,7 71,1 72,6 74,0 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 12 Strangregulierventile Frese VODRV DN15-DN500 Voreinstellung und Kv (Zur Wolumenstromprüfung & Pumpenauslegen) DN150 DN150 Voreinstellung Voreinstellung 0,00 7,72 15,4 23,2 30,9 38,6 46,3 54,0 61,8 69,5 77,2 81,1 85,0 88,9 92,9 96,8 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 13 Voreinstellung Voreinstellung 0,00 13,4 26,8 40,2 53,6 67,0 80,4 93,8 10,0 10,1 10,2 10,3 10,4 10,5 10,6 10,7 10,8 10,9 11,0 11,1 11,2 11,3 11,4 11,5 11,6 11,7 11,8 11,9 12,0 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 14 10,5 14,6 10,6 14,7 10,7 14,8 10,8 14,9 10,9 15,0 11,0 15,1 11,1 15,2 11,2 15,3 11,3 15,4 11,4 15,5 11,5 15,6 11,6 15,7 11,7 15,8 11,8 15,9 11,9 16,0 12,0 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 15 1044 11,1 15,1 1050 11,2 15,2 1055 11,3 15,3 1061 11,4 15,4 1066 11,5 15,5 1072 11,6 15,6 1077 11,7 15,7 1082 11,8 15,8 1088 11,9 15,9 1093 12,0 16,0 1099 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 16 1163 15,3 1608 11,4 1176 15,4 1621 11,5 1189 15,5 1633 11,6 1203 15,6 1646 11,7 1216 15,7 1659 11,8 1229 15,8 1671 11,9 1243 15,9 1684 12,0 1256 16,0 1696 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 17 1715 1038 11,5 1222 15,5 1727 1046 11,6 1232 15,6 1740 1055 11,7 1241 15,7 1752 1063 11,8 1251 15,8 1764 1071 11,9 1260 15,9 1776 1080 12,0 1270 16,0 1789 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 18 1870 1210 11,5 1568 15,5 1887 1224 11,6 1570 15,6 1903 1238 11,7 1572 15,7 1919 1251 11,8 1575 15,8 1936 1265 11,9 1577 15,9 1952 1279 12,0 1579 16,0 1969 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 19 2591 1556 11,5 1855 15,5 2613 1566 11,6 1869 15,6 2635 1577 11,7 1882 15,7 2657 1588 11,8 1895 15,8 2679 1598 11,9 1908 15,9 2701 1609 12,0 1922 16,0 2723 www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
- Seite 20 Produkte, sofern die bestehenden Spezifikationen durch die Änderung unbeeinflusst E-mail: mail@frese.eu bleiben. Alle Warenzeichen in diesem Dokument sind Eigentum der Frese Armaturen GmbH. Alle Rechte vorbehalten. www.frese.eu · DE Frese STBV VODRV DN15-DN500 JAN 22...
