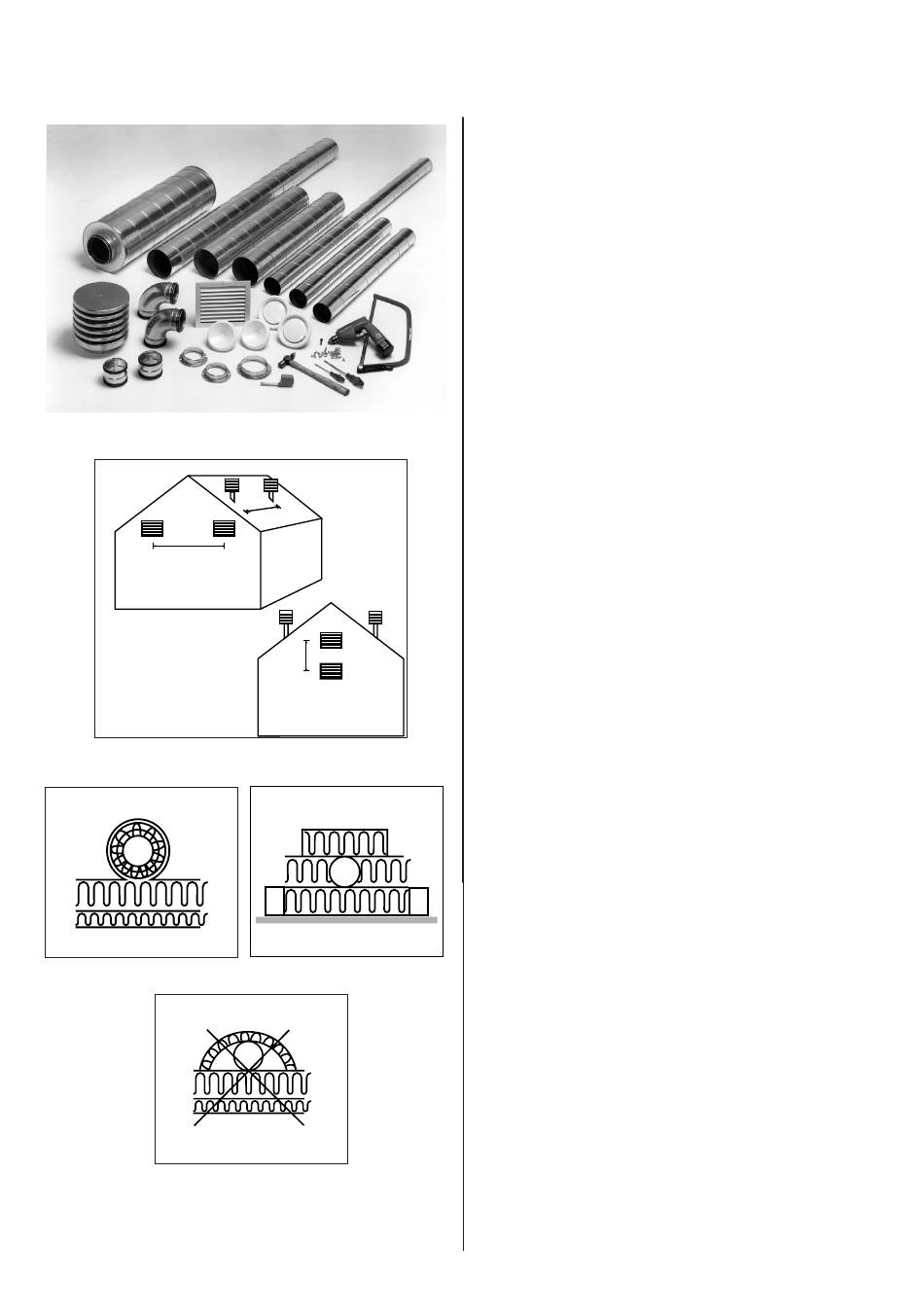

4.4 Kanalsystem
Es wird empfohlen, für das Kanalsystem Wickelfalzrohre zu
verwenden, die mit Gummiring-Dichtungsstücken verbun-
den sind, um ein leckagefreies und dauerhaftes Kanalsy-
stem zu erstellen.
Um einen ausreichend niedrigen Geräuschpegel des Ge-
räts zu erreichen, müssen stets Dämpfungsglieder am Zu-
und Abluftkanalsystem zwischen dem Gerät sowie den er-
sten Zu- und Ablufteinrichtungen angebracht werden.
Es wird empfohlen, die Luftgeschwindigkeiten in den Ka-
nälen ausreichend niedrig zu dimensionieren, um eine Ge-
räuschentwicklung im Kanalsystem (Zu- und Ablufteinrich-
tungen) zu unterbinden.
Bei der Positionierung von Frisch- und Abluftdachhauben/-
gittern ist sicherzustellen, dass sich die beiden Luftmengen
nicht vermischen. Andernfalls kann ausströmende Luft wie-
der angesaugt werden.
Es empfiehlt sich, den Frischlufteinlass an der Nord- oder
3 m
Ostseite des Gebäudes zu platzieren, um einen optimalen
Komfort bei minimalem Einfluss durch Sonnenwärme zu er-
3 m
möglichen.
Empfohlener horizontaler Mindestabstand zwischen Luft-
einlass und -auslass: 3 m.
Empfohlener vertikaler Mindestabstand zwischen Luftein-
1 m
lass und -auslass: 1 m.
Um standardmäßig verzinkte Stahlkanäle mit dem Lüf-
tungsgerät LG 275 ECO RE zu verbinden, installieren Sie 4
Stecker in den Öffnungen mit Ø 160 mm im Gerät (doppelte
Dichtlippen). Alternativ werden verzinkte Stahlkanäle mit Ø
200 mm über den EPP-Muffen platziert.
Nun kann das Gerät über den Stecker direkt mit dem Kanal-
system verbunden werden.
Es wird empfohlen, den Stecker mit verzinkten Halterungen
zu sichern. Diese werden mit Schneidschrauben aus Stahl
am verzinkten Gehäuse befestigt.
Duct insulation, alt. B
Kanaldämmung, Alt. A
Duct insulation, alt. A
Kanaldämmung, Alt. B
Fehlerhafte Kanaldämmung
Faulty duct insulation
8
Technische Änderungen vorbehalten | 83033800aDE | ait-deutschland GmbH
