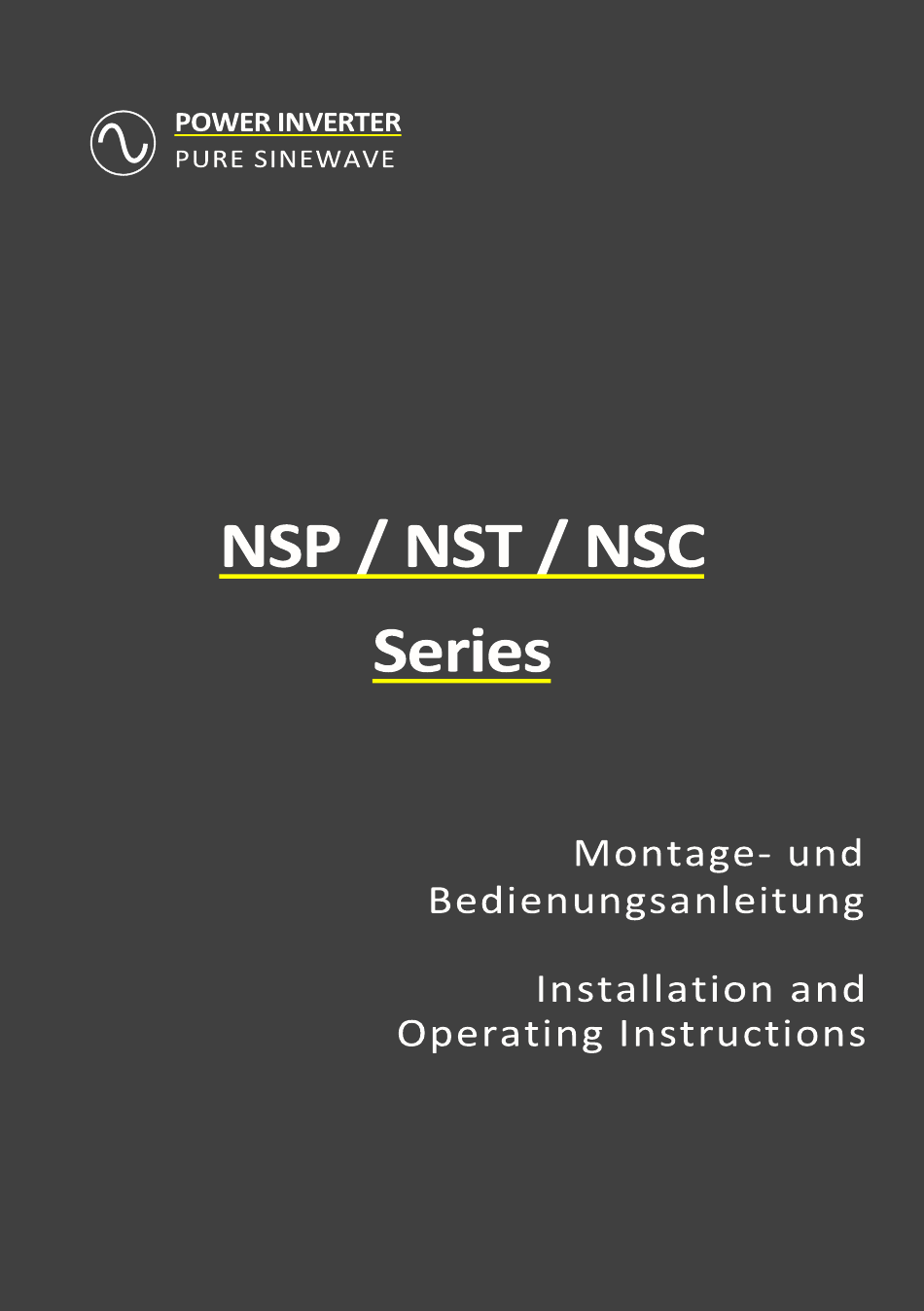

  • Seite 1 NOQON <...
  • Seite 2 NOQON - NSP / NST / NSC...

  • Seite 3: Sprachen / Languages

    NOQON - NSP / NST / NSC Sprachen / Languages Deutsche Version Seite 4 English Version Page 58...

  • Seite 4: Inhaltsverzeichnis

    NOQON - NSP / NST / NSC Deutsche Version Inhaltverzeichnis Sprachen / Languages ..........3 Deutsche Version ............. 4 Einleitung ..............6 Was ist ein Wechselrichter? ........6 Erläuterung zu den Symbolen ........7 Allgemeine Sicherheitshinweise zur Installation ..8 Eigenschaften Noqon Wechselrichter ....
  • Seite 5 NOQON - NSP / NST / NSC Montage-Anleitung ..........32 Noqon NST & NSC Netzvorrangschaltung (NVS) – Unterbrechungsfreie Stromversorgung (UPS)..35 Empfohlene Batteriekapazität ....... 37 Sicherheitsfunktionen ..........40 Fehler selbst beheben – Fehlercodes ..... 42 Mögliche Konfigurationen von Batterien ....46 Reinigung, Pflege und Wartung ......

  • Seite 6: Einleitung

    Was ist ein Wechselrichter? Ein Wechselrichter ist ein Gerät, das Gleichspannung in sinusförmige Wechselspannung umrichtet. Im Falle des Noqon Wechselrichters ist die Gleichspannung (DC) meist durch eine Batterie gegeben. Der Wechselrichter richtet damit Gleichstrom (DC) in Wechselstrom (AC) um. Mit diesem Gerät von Noqon kann man durch den 230V-Steckdosenausgang lageunabhängig...

  • Seite 7: Erläuterung Zu Den Symbolen

    NOQON - NSP / NST / NSC Erläuterung zu den Symbolen Diese Betriebsanleitung enthält wichtige Sicherheits- und Installationshinweise, die für den ordnungsgemäßen und sicheren Betrieb erforderlich sind. Die folgenden Symbole stehen in der Anleitung an der entsprechenden Stelle um gefährliche und wichtige Situationen hervorzuheben.

  • Seite 8: Allgemeine Sicherheitshinweise Zur Installation

    NOQON - NSP / NST / NSC Allgemeine Sicherheitshinweise zur Installation Lesen Sie vor der Installation das Benutzerhandbuch sorgfältig durch. Es soll Ihnen die sichere Installation und den Betrieb der Noqon Wechselrichter erleichtern. Es ist unbedingt erforderlich, dass jede Person, die an oder mit dem Wechselrichter...
  • Seite 9 NOQON - NSP / NST / NSC Warnung! Wichtige Montagehinweise! Um Gefährdungen insbesondere durch Brandgefahr, Verletzungen und elektrischem Schlag zu vermeiden, sind folgende Hinweise zu beachten: • Das Gerät kann sowohl horizontal als auch vertikal verbaut werden. • Verdecken Sie nie die Belüftungs-Eingänge bzw. Ausgänge und sorgen Sie für eine allgemein gute Belüftung.
  • Seite 10 Falls Sie eine längere Batteriezuleitung benötigen, halten Sie die von uns angegebenen Mindest-Querschnitte und maximale Längen ein. • Verwenden Sie die Noqon Wechselrichter nur in technisch einwandfreiem Zustand. • Die Geräte dürfen nur in trockenen und staubfreien Räumen eingebaut werden.
  • Seite 11 NOQON - NSP / NST / NSC Achtung! Auf ausreichende Belüftung achten! Der Wechselrichter produziert Verlustwärme. Das Gerät ist mit einem thermischen Überlastungsschutz ausgestattet. Bei unzureichender Belüftung kann die Funktion des Wechselrichters beeinträchtigt werden, da sich der Wechselrichter aus Sicherheitsgründen ausschalten kann.

  • Seite 12: Eigenschaften Noqon Wechselrichter

    Leistungselektronik und einen Microcontroller. Somit gewährleisten die Geräte eine hohe Ausgangsspitzenleistung bei hoher Betriebssicherheit. Mit dem Noqon Wechselrichter der NSC-Serie haben Sie mit dem integrierten IUoU Ladegerät zusätzlich die Möglichkeit die Batterien aus denen gespeist wird, wieder aufzuladen. Ein weiteres wichtiges Element ist die integrierte Netzvorrangschaltung (NVS) – nur bei Noqon NST &...

  • Seite 13: Lieferumfang

    NOQON - NSP / NST / NSC Lieferumfang • 1 x Noqon Wechselrichter • 1 x Anschlusskabelsatz (80cm) • 1 x Bedienungsanleitung • 1 x 230V Kaltgerätstecker (100cm - nur NST & NSC Modelle) Modell Dauerleistung Eingangsspannung NSP/NST/NSC 312 300W...

  • Seite 14: Empfohlene Batteriekabel Und Batteriekapazität

    NOQON - NSP / NST / NSC Empfohlene Batteriekabel und Batteriekapazität (Batterien nicht im Lieferumfang enthalten) NSP/NST/NSC 312 4 mm² 10 mm² 16 mm² 25 mm² >= 100 Ah NSP/NST/NSC 324 2,5 mm² 6 mm² 10 mm² 16 mm² >= 50 Ah NSP/NST/NSC 512 6 mm²...

  • Seite 15: Wechselrichter Und Batterie Mit Kabelsatz Verbinden

    NOQON - NSP / NST / NSC Wechselrichter und Batterie mit Kabelsatz verbinden...

  • Seite 16: Technische Eckdaten

    NOQON - NSP / NST / NSC Technische Eckdaten Noqon NSP/NST/NSC-Serie Modell Leistung Abmessungen (L x B x H) Leergewicht 300W 160 x 150 x 70 mm 1,3 kg 312/324 500W 210 x 150 x 70 mm 2,0 kg 512/524...

  • Seite 17: Leergewicht

    NOQON - NSP / NST / NSC Modell Leistung Abmessungen (L x B x H) Leergewicht 300W 230 x 150 x 70 mm 1,9 kg 312/324 500W 310 x 150 x 70 mm 2,5 kg 512/524 1000W 370 x 150 x 70 mm...

  • Seite 18: Übersicht Der Bedienelemente

    NOQON - NSP / NST / NSC Übersicht der Bedienelemente Die Abbildungen zeigen die wichtigsten äußeren Bauteile und Anschlüsse. Frontansicht: Noqon NSP 312 / NSP 324 & NSP 512 / NSP 524 & NSP 1012 / NSP 1024 1. Schalter AN/AUS 4.
  • Seite 19 NOQON - NSP / NST / NSC Frontansicht: Noqon NSP 1512 / NSP 1524 & NSP 2012 / NSP 2024 & NSP 2512 / NSP 2524 1. Schalter AN/AUS 4. Anschluss Fernbedienung 6. Schutzerdung 2. LED „Power“ 5. USB-Buchse 7. 230V Steckdose...
  • Seite 20 NOQON - NSP / NST / NSC Frontansicht: Noqon NSP 3012 / NSP 3024 1. Schalter AN/AUS 4. Anschluss Fernbedienung 7. Schutzerdung 2. LED „Power“ 5. USB-Buchse 8. 230V Steckdose 3. LED „Fehler“ 6. Direkt-Anschluss Landstrom Terminal für Direktanschluss (NSP 3012 / NSP 3024)
  • Seite 21 NOQON - NSP / NST / NSC Frontansicht: Noqon NST 312 / NST 324 & NST 512 / NST 524 & NST 1012 / NST 1024 1. Schalter AN/AUS 5. LED „By-Pass“ 9. Sicherung 2. LED „Power“ 6. Anschluss Fernbedienung 10.
  • Seite 22 NOQON - NSP / NST / NSC Frontansicht: Noqon NST 1512 / NST 1524 & NST 2012 / NST 2024 & NST 2512 / NST 2524 1. Schalter AN/AUS 5. LED „By-Pass“ 9. Sicherung 2. LED „Power“ 6. Anschluss Fernbedienung 10.
  • Seite 23 NOQON - NSP / NST / NSC Frontansicht: Noqon NST 3012 / NST 3024 1. Schalter AN/AUS 5. LED „By-Pass“ 9. Schutzerdung 2. LED „Power“ 6. Anschluss Fernbedienung 10. 230V Steckdose 3. LED „Fehler“ 7. USB-Buchse 4. LED „AC-IN“ 8. Direkt-Anschluss Landstrom Terminal für Direktanschluss (NST 3012 / NST 3024)
  • Seite 24 NOQON - NSP / NST / NSC Frontansicht: Noqon NSC 312 / NSC 324 & NSC 512 / NSC 524 & NSC 1012 / NSC 1024 1. Schalter AN/AUS 5. LED „AC-IN“ 9. Landstrom 2. LED „Power“ 6. LED „By-Pass“...
  • Seite 25 NOQON - NSP / NST / NSC Frontansicht: Noqon NSC 1512 / NSC 1524 & NSC 2012 / NSC 2024 & NSC 2512 / NSC 2524 1. Schalter AN/AUS 5. LED „AC-IN“ 9. Landstrom 2. LED „Power“ 6. LED „By-Pass“...
  • Seite 26 NOQON - NSP / NST / NSC Frontansicht: Noqon NSC 3012 / NSC 3024 1. Schalter AN/AUS 5. LED „AC-IN“ 9. Direkt-Anschluss 2. LED „Power“ 6. LED „By-Pass“ 10. Schutzerdung 3. LED „Fehler“ 7. Anschluss Fernbedienung 11. 230V Steckdose 4. LED „Laden“...

  • Seite 27: Bestimmungsgemäßer Gebrauch

    NOQON - NSP / NST / NSC Bestimmungsgemäßer Gebrauch Um eine optimale Betriebsleistung zu erzielen, sollte der Noqon Wechselrichter auf einer ebenen Fläche, wie z.B. einem Boden oder einer anderen festen Oberfläche platziert werden. Installieren Sie den Wechselrichter an einem Ort, welcher folgende Eigenschaften erfüllt: TROCKEN: Lassen Sie kein Wasser und/oder andere Flüssigkeiten mit dem Wechselrichter in Kontakt...
  • Seite 28 NOQON - NSP / NST / NSC Warnung! Brandgefahr! Die Noqon Wechselrichter der NSP/NST/NSC Serie sind ausschließlich zur Verwendung in autarken, sogenannten „Off-Grid“-Bereichen, vorgesehen. Verbinden Wechselrichterausgang (Steckdose) keinen Fall einer anderen Wechselspannungsquelle. Bei allen Modellen darf nur der extra dafür vorgesehene AC- Eingang mit einem Stromnetz verbunden werden.

  • Seite 29: Betriebsbedingungen

    NOQON - NSP / NST / NSC Betriebsbedingungen Alles auf einen Blick 120 % – 150 % für bis zu 10 Sekunden Leistungsabgabe in % der Dauerleistung 150 % – 200 % für bis zu 2 Sekunden 230V Wechselspannungsschwankungen: Wechselspannung max.

  • Seite 30: Empfohlene Umgebungsbedingungen

    NOQON - NSP / NST / NSC Hinweis! Anlaufströme beachten! Beachten Sie beim Anschluss von induktiven Geräten (elektrischem Betrieb z.B. Bohrmaschine, Kühlschrank usw.), dass diese zum Anlaufen oft kurzfristig eine 3–10-fach höhere Leistung benötigen als auf dem Typenschild angegeben. Die maximale kurzfristige Leistungsabfrage darf die maximale Leistung des Wechselrichters nicht übertreffen.

  • Seite 31: Noqon Nsc 3-Stufen Iuou-Ladegerät

    NOQON - NSP / NST / NSC Noqon NSC 3-Stufen IUoU-Ladegerät Erklärung der Ladephasen NSC-Serie Das integrierte Ladegerät der NSC-Serie lädt mit einer vollautomatischen 3-Stufen-IUoU- Ladekennlinie, die in folgenden Punkten beschrieben ist. Hauptladung (Bulk): Die Batterie wird bei gleichmäßiger Stromstärke und vorsichtig steigender Spannung bis zu einem vordefinierten Maximalspannungswert geladen, bis 80% der Gesamtladung erreicht wurden.

  • Seite 32: Montage-Anleitung

    NOQON - NSP / NST / NSC Montage-Anleitung Der Noqon Wechselrichter sollte in der Nähe der Batterie(n) montiert werden. Die mitgelieferten Batteriekabel haben eine Länge von ca. 80cm. Der Einbau-Ort sollte sauber und trocken sein. Um eine optimale Kühlung des Gerätes zu gewährleisten, sollte darauf geachtet werden, dass die Luftaustrittsöffnungen und die Lüfter...
  • Seite 33 NOQON - NSP / NST / NSC Installation Der Noqon Wechselrichter wird werksseitig mit einem 80cm langen Anschluss-Batteriekabel ausgeliefert. Achten Sie darauf, dass der Ein-/Ausschalter des Gerätes auf „AUS“ steht. Das rote Kabel (+) wird mit der Plus-Klemme (rote Kennzeichnung) des Wechselrichters verbunden.
  • Seite 34 Beim Anschließen der Eingangs-Gleichspannungsquelle kommt es durch die Aufladung der internen Kondensatoren zur Funkenbildung. Erdung Der Noqon Wechselrichter besitzt einen M5 Erdungsbolzen. Dieser dient beim Einsatz in Fahrzeugen dazu, den Wechselrichter mit der Fahrzeugmasse zu verbinden. Die Erdung der beiden Ausgangssteckdosen (230V) sind intern bereits mit dem M5 Erdungsbolzen verbunden.

  • Seite 35: Noqon Nst & Nsc Netzvorrangschaltung (Nvs) - Unterbrechungsfreie Stromversorgung (Ups)

    NOQON - NSP / NST / NSC Noqon NST & NSC Netzvorrangschaltung (NVS) – Unterbrechungsfreie Stromversorgung (UPS) Umschaltzeit beträgt weniger <16 Millisekunden, somit wird eine unterbrechungsfreie Stromversorgung (UPS) garantiert. Noqon NST & NSC Wechselrichter sind für den zusätzlichen Betrieb mit einer externen Netzeinspeisung in das Fahrzeug (Landstrom) geeignet.

  • Seite 36: Anschlussschema

    NOQON - NSP / NST / NSC Anschlussschema: Achtung! Im Netzvorrangbetrieb dürfen die 230V-Verbraucher bis zur Belastungsgrenze des Wechselrichters versorgt werden und auf keinen Fall die Leistung des Wechselrichters überschreiten! Die maximale Belastbarkeit des AC-Inputs beträgt 16A beim Kaltgeräteanschluss. Höhere Leistungen führen zum Defekt des internen Sicherheitsrelais.

  • Seite 37: Empfohlene Batteriekapazität

    NOQON - NSP / NST / NSC Empfohlene Batteriekapazität Damit der Noqon Wechselrichter problemlos und störungsfrei betrieben werden kann, sollte ausreichend Batteriekapazität vorhanden sein. Während Kleinverbraucher die Batterie nur wenig belasten, fließt bei großen Verbrauchern z.B. einem Föhn (1000W - 1200W) ein sehr hoher Strom (bis zu 100A).

  • Seite 38: Maximale Anschlussleistung

    NOQON - NSP / NST / NSC Maximale Anschlussleistung Damit Sie einen sicheren und störungsfreien Betrieb des Gerätes gewährleisten, darf die Summe der Anschlussleistungen der angeschlossenen Geräte (Leistungsangabe in VA oder W) die Nennleistung des Noqon Wechselrichters nicht überschreiten. Die Nennleistung von Wechselrichtern wird wie folgt angegeben: •...
  • Seite 39 NOQON - NSP / NST / NSC Betriebszeit Die Batterien müssen zwischen 10,5V und 15,5V (bei 12V Wechselrichtern) liefern und in der Lage sein, den für den Betrieb der Last erforderlichen Strom zu liefern. Die Stromquelle sollte eine gut konditionierte Batterie sein.

  • Seite 40: Sicherheitsfunktionen

    NOQON - NSP / NST / NSC Sicherheitsfunktionen Hinweis! Erneutes Einschalten erforderlich! Der Wechselrichter ist mit einer Vielzahl von Sicherheitsfunktionen ausgestattet, um den Wechselrichter, sowie alle verbundenen Bauteile, wie z.B. die Batterie, zu schützen. Der Wechselrichter ist unter anderem mit einem thermischen und elektrischen Unter- bzw.
  • Seite 41 NOQON - NSP / NST / NSC In folgenden Fällen trennt der Wechselrichter den Wechselstromausgang ab: • Innentemperatur zu hoch. • Geforderte Leistung zu hoch. • Eingangsspannung ist entweder zu hoch oder zu niedrig. Grund Aktion Drohende 10,8V 21,6V 2x Signalton + rote LED blinkt, Unterspannung ±...

  • Seite 42: Fehler Selbst Beheben - Fehlercodes

    NOQON - NSP / NST / NSC Fehler selbst beheben – Fehlercodes Symbole Erläuterung LED leuchtet grün, um die Betriebsbereitschaft des Gerätes anzuzeigen, sowie dass an den beiden Ausgangssteckdosen Wechselstromspannung anliegt. LED leuchtet rot, wenn angeschlossene Geräte durch zu hohe Stromwerte den Wechselrichter belasten oder im Kurzschlussfall.
  • Seite 43 NOQON - NSP / NST / NSC Symptom Möglich Ursache Lösung 1. Batteriespannung überprüfen 2. Eingangssicherungen Es liegt keine Spannung am • Wechselrichter überprüfen Eingang an. eingeschaltet 3. Alle Verbindungen zur Batterie • Status-LED überprüfen leuchtet nicht 1. Tauschen Sie die •...
  • Seite 44 NOQON - NSP / NST / NSC Symptom Möglich Ursache Lösung 1. Spannung überprüfen Akustisches Signal 2. Ladespannung des Zu hohe Eingangsspannung ertönt 4x und rote Batterieladegeräts überprüfen (siehe Tabelle) LED blinkt 3. Auf ungewünschte Spannungsquellen überprüfen 1. Funktion des Lüfters überprüfen, falls defekt, Support...
  • Seite 45 NOQON - NSP / NST / NSC Zusätliche mögliche Fehler bei Wechselrichter mit integriertem Ladegerät Symptom Möglich Ursache Lösung Parameter der Ladegerät Eingangsquelle auf richtige Eingangsspannung sind funktioniert nicht Spannung und Frequenz prüfen. außerhalb der Toleranz. Verwenden Sie richtige Ladegerät liefert Niedrige Eingangsspannung.

  • Seite 46: Mögliche Konfigurationen Von Batterien

    NOQON - NSP / NST / NSC Mögliche Konfigurationen von Batterien Bei der Nutzung mehrerer Batterien, bieten sich je nach Ausführung des Wechselrichters (12V, 24V) mehrere Konfigurationsmöglichkeiten der Batteriebänke an. ▪ Reihenschaltungen (Seriell): Spannungen addieren sich, Kapazität bleibt unverändert. •...

  • Seite 47: Reinigung, Pflege Und Wartung

    NOQON - NSP / NST / NSC Reinigung, Pflege und Wartung • Trennen Sie den Wechselrichter immer von der 12V / 24V-Stromquelle und die externen Geräte von der Steckdose, bevor Sie mit der Reinigung oder Wartung beginnen. • Halten Sie alle Lufteinlässe und Lüftungsschlitze frei von Schmutz und Staub.

  • Seite 48: Überwinterung / Längerer Nichtgebrauch

    NOQON - NSP / NST / NSC Überwinterung / Längerer Nichtgebrauch Hinweis! Wenn der Wechselrichter über längere Zeit nicht genutzt wird, beachten Sie bitte folgende Hinweise um Ihre Batterie vor der Entladung zu schützen: Trennen Sie alle Verbraucher vom Wechselrichter.

  • Seite 49: Service / Reklamation

    NOQON - NSP / NST / NSC Service / Reklamation Sollten Sie nach dem Kauf oder während des Betriebs Fragen zu Ihrem Produkt haben, helfen wir Ihnen gerne weiter. Hilfreich dazu ist meistens eine Vorab-Information per E-Mail evtl. mit Erläuterung des Problems und Bildern.

  • Seite 50: Gewährleistung

    Verwendung des Geräts für andere Zwecke als beschrieben. • Bauliche Veränderungen am Gerät ohne schriftliche Genehmigung des Herstellers. • Folgeschäden die durch den Gebrauch der Noqon Wechselrichter entstanden sind. • Eventuellen Fehlern in dieser Anleitung und sich daraus ergebenden Folgeschäden.
  • Seite 51 Durch Inbetriebnahme des Produktes erkennen Sie die Garantiebedingungen an und übernehmen die volle Verantwortung aus dem Gebrauch dieses Produktes. Die von Noqon angegebenen Werte über Gewicht, Größe oder sontige Daten sind als Richtwert zu verstehen. Noqon übernimmt keine formelle Verpflichtung für derartige spezifische Angaben, da sich durch technische Veränderungen, die im Interesse des Produktes vorgenommen werden,...
  • Seite 52 NOQON - NSP / NST / NSC Noqon Sinus NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC Wechselrichter 1012 1512 2012 2512 3012 Dauer-Ausgangsleistung 300W 500W 1000W 1500W 2000W 2500W 3000W Ausgangsleistung Spitze 600W 1200W 2000W 3000W 4000W 5000W 6000W (bis zu 2 Sek.)
  • Seite 53 NOQON - NSP / NST / NSC Noqon Sinus NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC NSP/NST/NSC Wechselrichter 1024 1524 2024 2524 3024 Dauer-Ausgangsleistung 300W 500W 1000W 1500W 2000W 2500W 3000W Ausgangsleistung Spitze 600W 1200W 2000W 3000W 4000W 5000W 6000W (bis zu 2 Sek.)

  • Seite 54: Entsorgung

    NOQON - NSP / NST / NSC Entsorgung Bitte führen Sie das gesamte Verpackungsmaterial der fachgerechten Entsorgung bzw. dem Recycling zu. Entsorgen Sie dieses Produkt nicht in Ihrem normalen Hausmüll, sondern gemäß den lokalen Vorschriften. Hinweis! Bitte wenden Sie sich bei Außerbetriebnahme des Geräts an das nächste Recyclingcenter bzw.
  • Seite 55 NOQON - NSP / NST / NSC E-Zulassung/ Kennzeichnung Alle Angaben erfolgen nach bestem Wissen des Verfassers. Dieser kann aber keine Haftung für Irrtümer oder Fehlbedienung übernehmen. Für Druckfehler oder Bedienungsfehler und deren Folgeschäden wird keine Haftung übernommen. Technische Änderungen sind ohne Vorankündigung möglich.

  • Seite 56: Notizen

    NOQON - NSP / NST / NSC Notizen...
  • Seite 57 NOQON - NSP / NST / NSC...

  • Seite 110: Notes

    110 NOQON - NSP / NST / NSC Notes...
  • Seite 111 NOQON - NSP / NST / NSC 111...
  • Seite 112 NOQON...
