2. Verteilung der Elemente.
Auf dem Bild, dass sich unten befindet, wurde die Verteilung der wichtigsten Elemente und Anschlüsse der
Schnittstelle INTE-C-Ethernet dargestellt.
Tabelle 1. Beschreibung der Elemente.
Nr. des
Elements
LEDs – Opitische Signalisation:
– Versorgungs-Spannung
PWR
LINK_ETH – angeschlossener Ethernet-Port
[1]
TX_PSU – Sendung von Daten
RX_PSU – Datenempfang
Taste RESET Zurückstellung der Einstellungen der Schnittstelle
[2]
[3]
Taste INIT Initialisierung der Schnittstelle
[4]
Buchse der Schnittstelle ETHERNET RJ45 (siehe Tabelle Nr. 2)
SERIAL-Buchse – dient zur Verbindung mit dem Netzteil
[5]
INTE-C

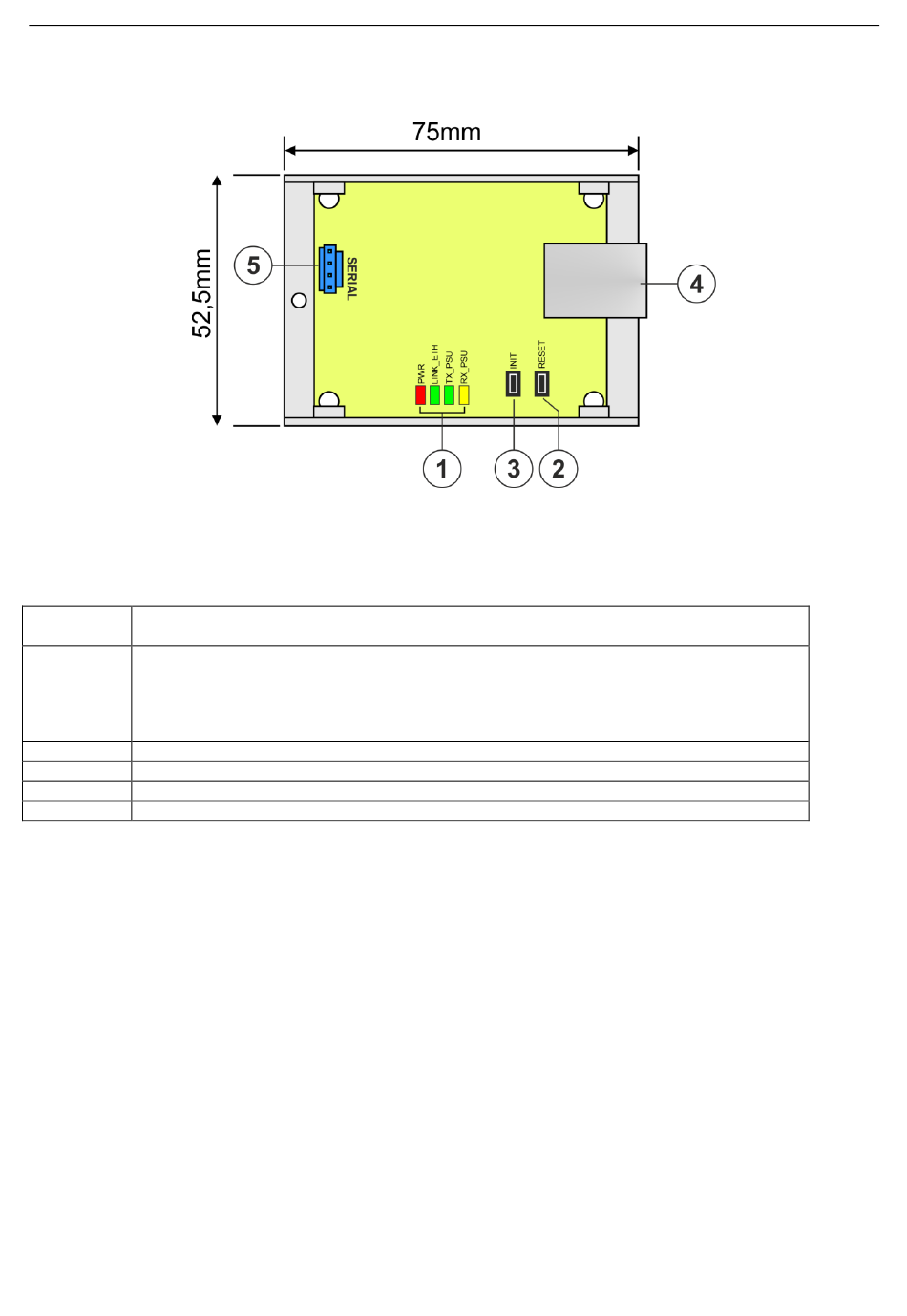

Abb..2. Ansicht der Schnittstelle.
Beschreibung
