Bedienungsanleitung

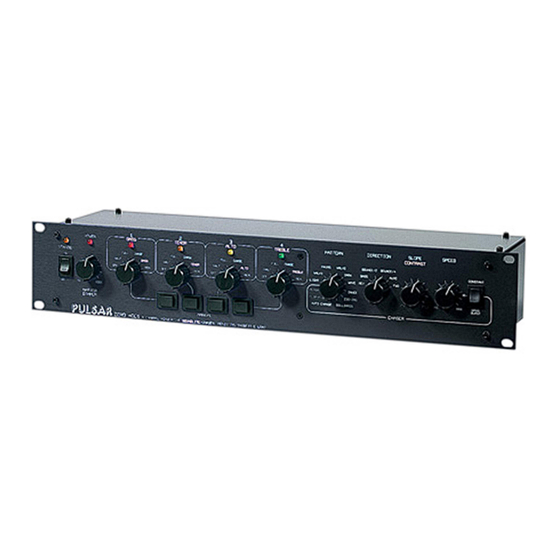

Pulsar Zero 4001
Der ZERO 4001 wurde für Club-, Band- und Mobilanwendungen entwickelt. Dieses
Gerät hat viele zusätzliche Funktionen wie Volldimmung und Fernbedienung, um den
Pulsar Zero 4001 zum umfassendsten 3/4-Kanal-Effektcontroller zu machen, der er-
hältlich ist.
4 vollständig dimmbare 5-Ampere-Kanäle (maximal 15 A Gesamtleisstung)
100-240V 50-60Hz automatisch selbstanpassender Netzbetrieb
Funkentstörung nach EN55014, BS800, VDE0875 etc.
Standby/Go-Funktion mit Fernbedienungsfunktion
MASTER-DIMMER-Steuerung
MANUELLE Flash-Tasten ermöglichen eine praktische Kanalsteuerung
Einzelne CHANNEL-Schalter steuern jeden Kanal unabhängig voneinander
4-Band-Sound-to-Light mit KONTRAST-Steuerung und AVC (automatischen
Lautstärkeregelung)
11 Chase-Patterns mit Auto-Change-Funktion und Slope zum Variieren von
sanftem Crossfade bis Stepping
Richtungssteuerung mit Vorwärts-, Rückwärts-, Bass-, Bounce- und Auto-
Change-Funktion
Die Chase-Geschwindigkeitssteuerung ermöglicht Chases von 10 Minuten pro
Schritt bis zu 50 Schritten pro Sekunde
Bass Burst Chase-Funktion
Eingangsbuchse für die Fernbedienung
Sicherheit
AUSTAUSCH DES NETZKABELS - Diese Änderung sollte nur von entsprechend
ausgebildeten und kompetenten Personen durchgeführt werden.
Wichtig – der Erdungsdraht muss länger sein als die stromführenden und neutralen
Drähte, damit sich der Erdungsdraht immer als letzter Draht löst, wenn das Kabel aus
dem Gerät gezogen wird. Stellen Sie sicher, dass die Außenhülle, die die stromfüh-
renden und neutralen Drähte bedeckt, innerhalb von 15 mm von den stromführenden
und neutralen Pads auf der Leiterplatte liegt. Ersetzen Sie die Kabelbinder (Pulsar
Teile-Nr. 4267), die entfernt wurden, um den Austausch zu ermöglichen.
Technikpool.org
BeschallungBeleuchtungRecordingService
loading

Verwandte Anleitungen für Pulsar Zero 4001

Inhaltszusammenfassung für Pulsar Zero 4001

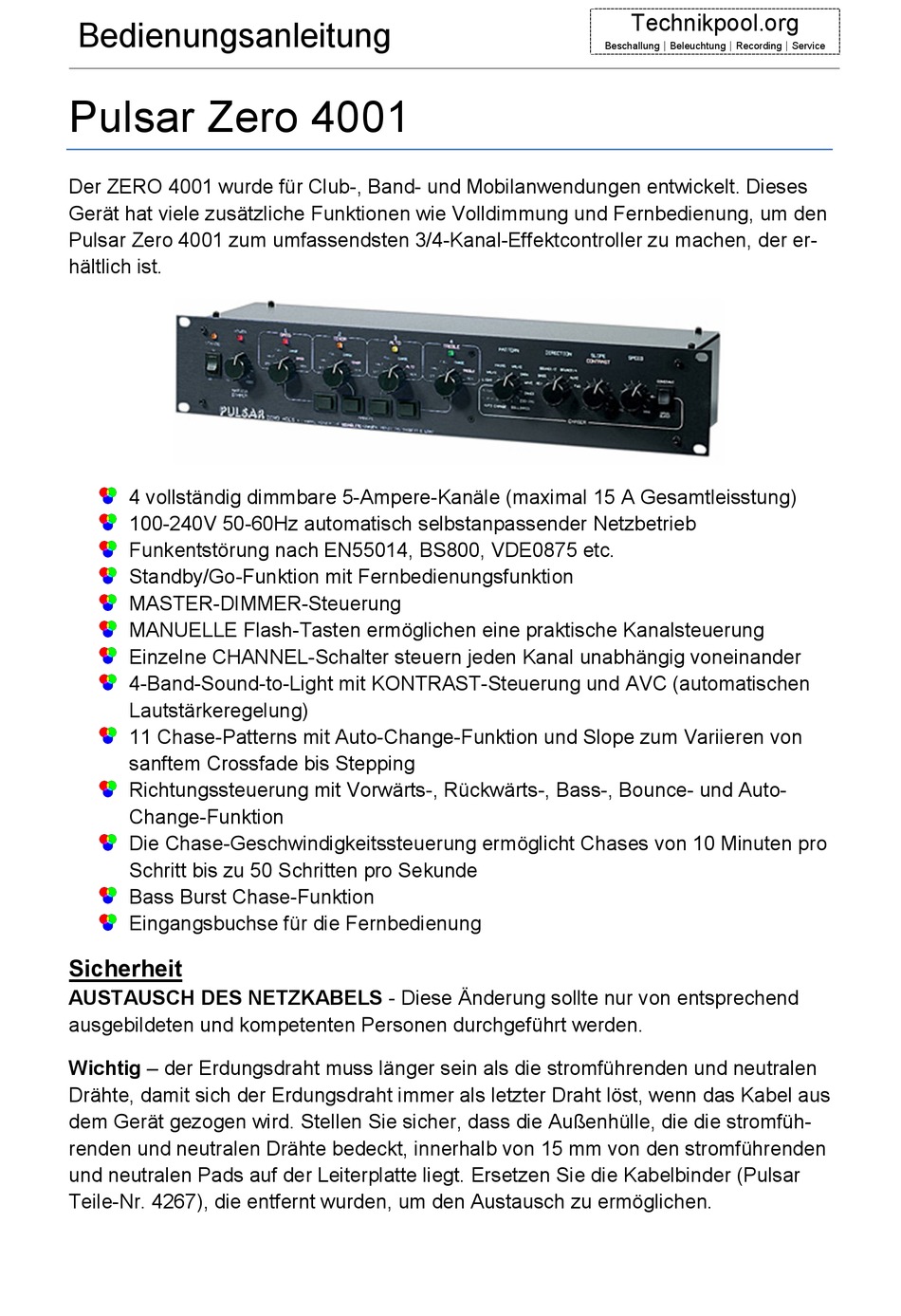

  • Seite 1 Technikpool.org Bedienungsanleitung BeschallungBeleuchtungRecordingService Pulsar Zero 4001 Der ZERO 4001 wurde für Club-, Band- und Mobilanwendungen entwickelt. Dieses Gerät hat viele zusätzliche Funktionen wie Volldimmung und Fernbedienung, um den Pulsar Zero 4001 zum umfassendsten 3/4-Kanal-Effektcontroller zu machen, der er- hältlich ist.

  • Seite 2: Einführung

    V 50-60 Hz ermöglicht. Unter Verwendung von entweder 3 oder 4 Kanälen kann der Zero 4001 bis zu 5 Ampere pro Kanal steuern, überschreitet jedoch nicht die maxi- male Gesamtlast von 15 Ampere für das Gerät. Jeder Kanal ist in der Lage, jede ohmsche Last, wie gewöhnliches Glühfadenlicht, und jede induktive Last, wie Neon,...
  • Seite 3 Der Bass/Tenor/Alto/Treble-Modus wählt den Kanal in den Soundli- te-Modus. Schließlich ermöglicht der Remote-Modus die externe Steuerung von an- deren Pulsar-Produkten über die Fernbedienungsbuchse auf der Rückseite. Jeder der für Chase ausgewählten Kanäle wird durch den Musterauswahlschalter beeinflusst, der die Auswahl eines von 11 Mustern ermöglicht oder es dem Gerät ermöglicht, automatisch durch die Muster zu wechseln (Flip-Flop und Flash sind nicht...

  • Seite 4: Front Panel

    STANDBY-SCHALTER - Im Standby-Modus bleiben die Monitor-LEDs in Betrieb, sodass eine bestimmte Funktion ausgewählt werden kann, bevor die Beleuchtung durch Umschalten auf Go aktiviert wird. Standby kann z. ein Pulsar Litefoot, der an den Eingang von Kanal 6 der Fernbedienungsbuchse auf der Rückseite des Geräts angeschlossen ist.
  • Seite 5 (Kanal 5 lo) zu werden, das von jedem 0-10-V-Pult gesteuert wird, ODER ein fernge- steuerter Chaser/Soundlite in MODE 2 (Kanal 5 hi), der entweder von einem 0- 10-V- Pult oder einen Pulsar Litefoot-Fußschalter. PATTERN SELECT SWITCH(ES) (MUSTERWAHLSCHALTER) - Wählen Sie ein bestimmtes Muster aus oder lassen Sie das Gerät das Muster nach einer Reihe von...

  • Seite 6: Rückseite

    Klinkenstecker-Hülse gehen. Versorgen Sie das Gerät nicht mit nur einem Kanal einer Stereoanlage - es kann nicht erwartet werden, dass es mit nur der Hälfte der Audioinformationen der Musik genau folgt. Masse: Breite Höhe Tiefe Gewicht 23700UK Zero 4001 with BULGIN 482.6 88.1...
