3. Montage.

3.1 Anschluss zum Ethernet-Netzwerk.

Der Anschluss der Schnittstelle RS485-ETHERNET zum Ethernet-Netzwerk sollte über den Twisted-Pair-Kabels
U/UTP (min. Kategorie 5), der am Ende ein RJ45-Stecker besitzt, die koloristisch gemäß dem Standard EIA/TIA 568B
anzuschließen sind, erfolgen. Falls die Lage des Kabels eine hohen Wert von elektromagnetischen Störungen aufweist,
dann wird die Verwendung einer geschmierten Prüfleitung des Typs F/UTP oder S/UTP empfohlen. Diese Leitung
minimalisiert den Effekt der Durchdringung.
Der Anschluss der Schnittstelle zum Ethernet-Netzwerk erfolgt über einen Kabel mit einem RJ45-Stecker in einer
Konfiguration ohne Kreuzung (nicht gekreuzte).

3.2 Installation der Schnittstelle.

1. Die INTE-C-Schnittstelle im Gehäuse des Netzteils einbauen.
2. Die Schnittstelle mit dem Netzteil über eine zusätzliche TTL-Leitung (eine Leitung aus dem Set der Schnittstelle),
indem man sie zum „SERIAL"-Stecker anschließt, verbinden.
3. Zur INTE-C-Schnittstelle den RJ45-Stecker des Twisted-Pairs-Kabels anschließen. Das andere Ende des
Twisted-Pair-Kabels zum Router, der in der Regel als „LAN" bezeichnet wird, anschließen.
4. Zur Konfiguration der Verbindung über die Webanwendung PowerSecurity siehe Kapitel „Schnittstelle INTE-C –
Erkennung"

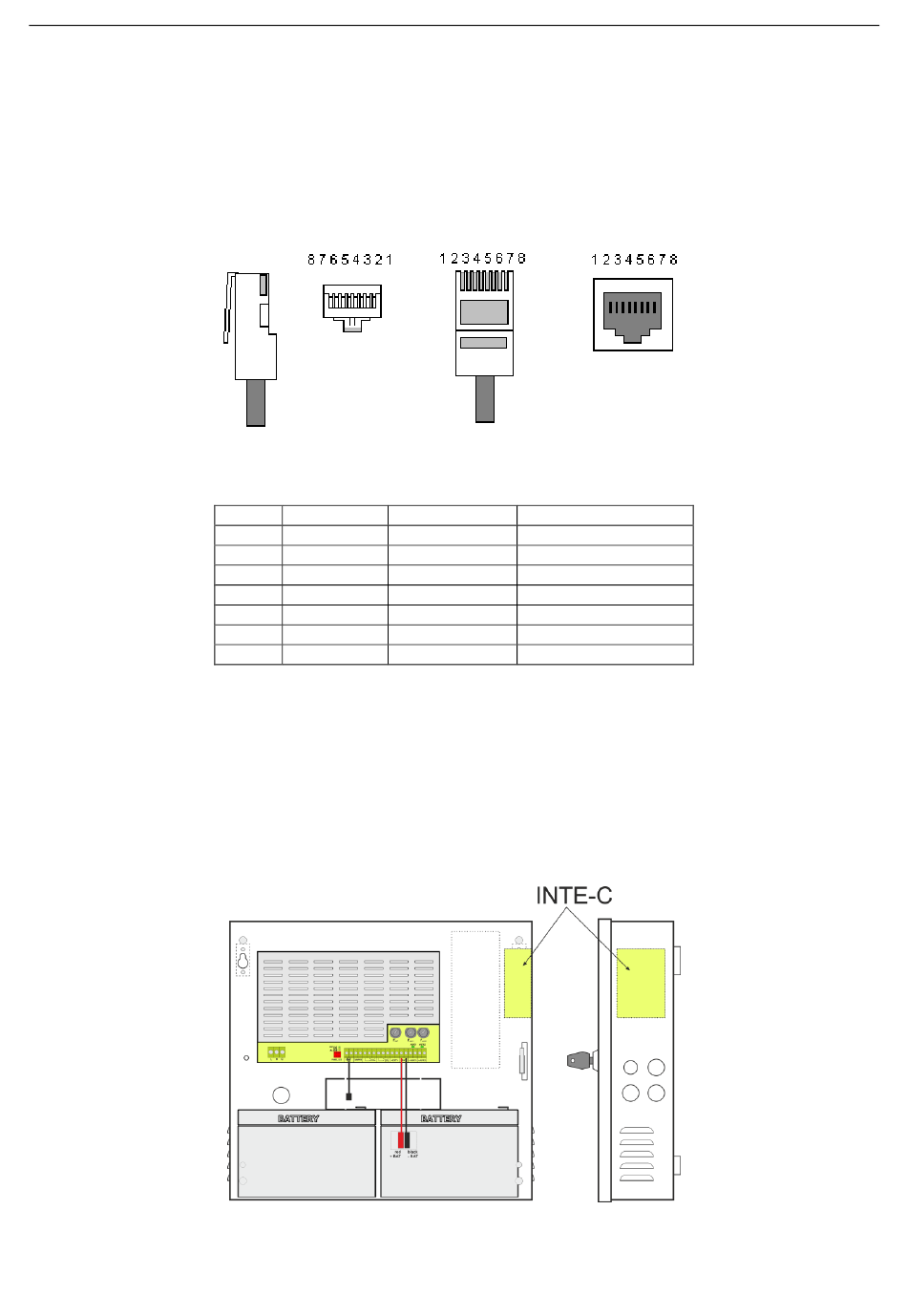

Abb. 3. Ansicht eines Steckers vom Typ RJ-45.
Tabelle 2. Beschreibung der Anschlüsse der RJ45-Buchse.
Pin 1 TXD+
Pin 2 TXD-
Pin 3 RXD+
Pin 4 EPWR+
Pin 5 EPWR+
Pin 6 RXD-
Pin 7 EPWR-
Pin 8 EPWR-
Abb...3. Markierter Einbauort der INTE-C-Schnittstelle.
INTE-C
weiß-orange
Sendung +
Sendung - orange
weiß-grün
Empfang +
--- blau
weiß-blau
---
grün
Empfang -
weiß-braun
---
--- braun
