AK-22 Quick Installation Guide (DE)
INSTALLATION

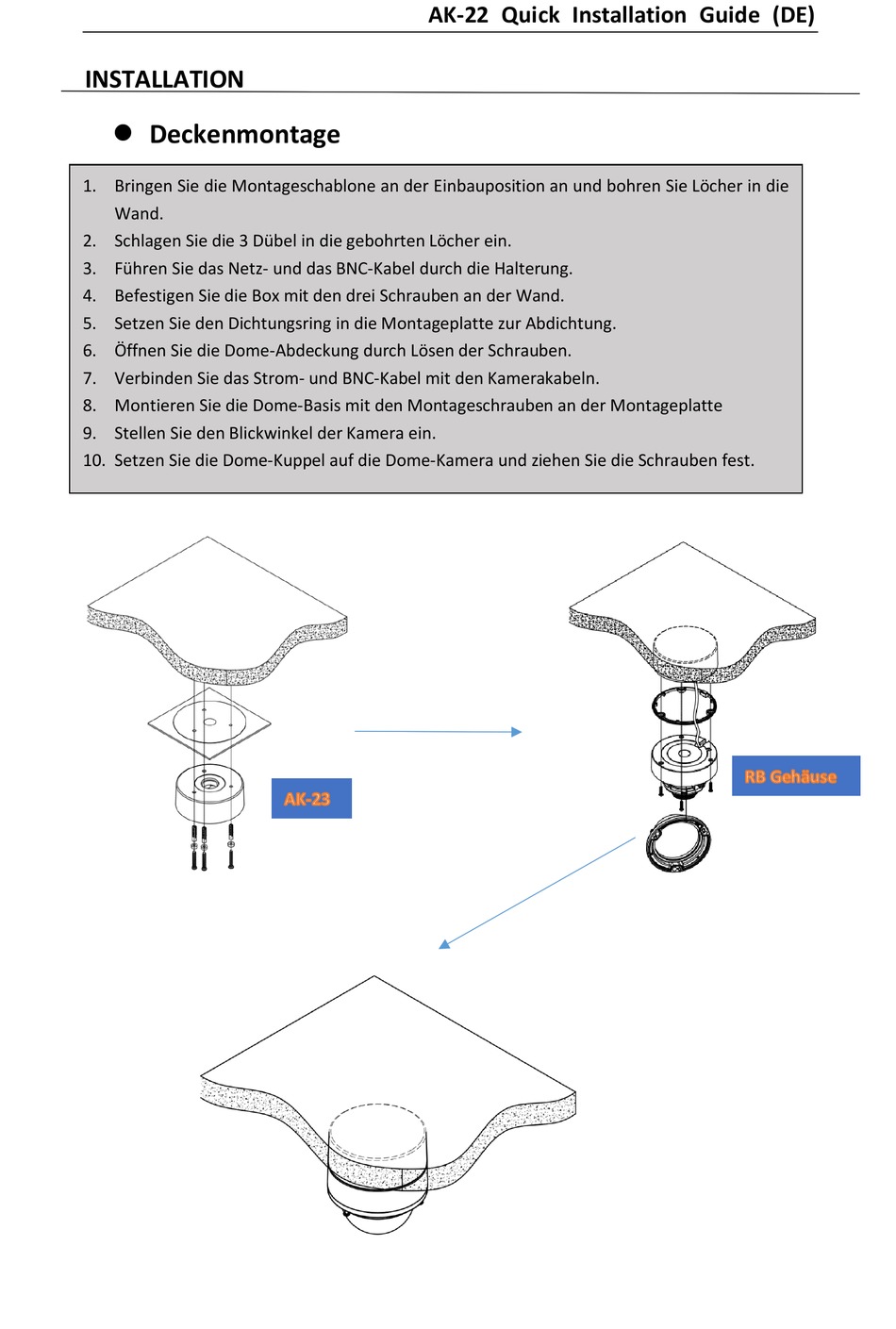

Deckenmontage
1. Bringen Sie die Montageschablone an der Einbauposition an und bohren Sie Löcher in die
Wand.
2. Schlagen Sie die 3 Dübel in die gebohrten Löcher ein.
3. Führen Sie das Netz- und das BNC-Kabel durch die Halterung.
4. Befestigen Sie die Box mit den drei Schrauben an der Wand.
5. Setzen Sie den Dichtungsring in die Montageplatte zur Abdichtung.
6. Öffnen Sie die Dome-Abdeckung durch Lösen der Schrauben.
7. Verbinden Sie das Strom- und BNC-Kabel mit den Kamerakabeln.
8. Montieren Sie die Dome-Basis mit den Montageschrauben an der Montageplatte
9. Stellen Sie den Blickwinkel der Kamera ein.
10. Setzen Sie die Dome-Kuppel auf die Dome-Kamera und ziehen Sie die Schrauben fest.
