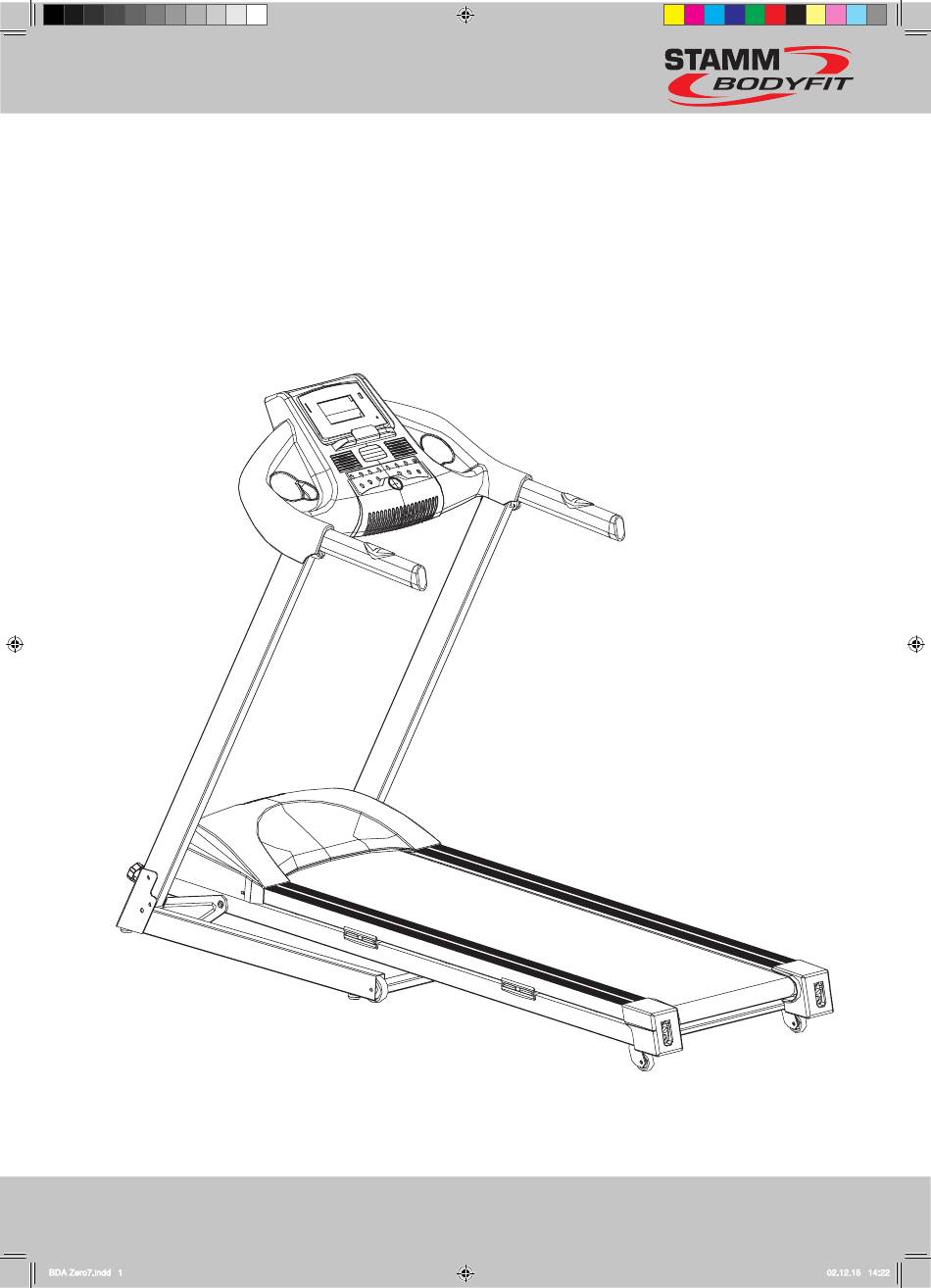

- Seite 1 Bedienungsanleitung Laufband Serie Track zero Artikelnummern: SB-TE10700, SB-TE10500, SB-TE10300 Artikelnamen: Track zero7, Track zero5, Track zero3 BDA Zero7.indd 1 02.12.15 14:22...
-
Seite 2: Einleitung
EINLEITUNG LIEBE KUNDIN, LIEBER KUNDE, HINWEIS: Wir möchten Sie zum Kauf Ihres neuen Fitnessgerätes der Marke Stamm Sports beglückwünschen. Bitte bewahren Sie die Aufbau-/Bedienungsanleitung, Ihren Kaufbeleg und die Transportverpackung während der Gewährleistungspflicht auf. Retourensendungen können Ihre Wahl war richtig, denn Stamm Sports sind qualitäts- wir nur nach Freigabe durch unseren Service in Original- geprüft und entsprechen den derzeit gültigen Normen. -
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS EINLEITUNG .....................................2 ZEICHENERKLÄRUNGEN .................................2 SICHERHEITSHINWEISE ................................4 ZUSAMMENBAU DES FITNESSGERÄTES ..........................5 WARNHINWEISE ..................................6 TECHNISCHE DATEN................................6 GESAMTANSICHT DES GERÄTES ............................7 MONTAGE ....................................8 SCHRITT 1 - Entnahme des Laufbandes ..............................8 SCHRITT 2 - Montage der Stützen ................................8 SCHRITT 3 - Montage des Computers ..............................8 SCHRITT 4 - Montage beenden ................................8 FUNKTIONSWEISE UND BEDIENUNG DES COMPUTERS ......................9 TASTENBELEGUNG ..................................10... -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE Dieses Gerät entspricht den Anforderungen der EN-Norm Hohe Temperaturschwankungen, hohe Feuchtigkeit und 957-1, EN-Norm 957-6. Der Anwendungsbereich dieses Ge- Wassereinfluss können die Lebensdauer Ihres Fitnessgerä- rätes ist der Heimbereich. Das Gerät wurde unter Berück- tes, insbesondere der Elektronikteile, beeinträchtigen oder sichtigung der vorgegebenen Sicherheitsfaktoren nach der zerstören. -
Seite 5: Zusammenbau Des Fitnessgerätes
Trotz sorgfältiger Qualitäts- d. Legen Sie alle Teile sortiert vor sich hin und kontrol- kontrolle kann es vorkom- lieren Sie anhand der Teileliste die Vollzähligkeit aller men, dass in seltenen Fällen Teile, Schrauben und Anbauteile. Abriebsstaub von bewegli- chen Teilen herabfällt. Um e. -
Seite 6: Warnhinweise
WARNHINWEISE Die Warnhinweise sind zu Ihrer eigenen Sicherheit sichtbar auf dem Gerät angebracht. Sie sollten Sie aus diesem Grund auch nicht entfernen. ACHTUNG! ACHTUNG! ACHTUNG! Schützen Sie sich und andere Schützen Sie sich und andere Halten Sie Kinder von vor Risiken und Verletzungen: vor Risiken und Verletzungen: Le- dem Laufband fern. -
Seite 7: Gesamtansicht Des Gerätes
GESAMTANSICHT DES GERÄTES Computer Handpulssensor und Neigunswinkelverstellung Motorabdeckung Seitliche Trittf äche Laufb and Basisrahmen Transportrollen Bodenniveauausgleich LIEFERUMFANG: Montagewerkzeug: Multifunktionswerkzeug, Flasche mit Silikonöl, Aufbau- und Bedienungsanlei- tung, Montageteile entsprechend der beigefügten Teileliste (zum Teil vormontiert) BDA Zero7.indd 7 02.12.15 14:22... -
Seite 8: Montage
MONTAGE SCHRITT 1 - Entnahme des Laufbandes SCHRITT 3 - Montage des Computers Hinweise zur Montage: Klappen Sie die Konsole in Pfeilrichtung langsam nach Einige Teile des Gerätes sind schwer und unhandlich. Lassen oben. Achten Sie auf möglichen Klemmstellen. Sie sich bei der Montage von einer zweiten Person helfen. Schrauben Sie die Konsole mit jeweils einer Schraube (M8X15 ) von hinten fest. -
Seite 9: Funktionsweise Und Bedienung Des Computers
FUNKTIONSWEISE UND BEDIENUNG DES COMPUTERS Display Direktwahltasten km/h Geschwindigkeit km/h - & + Ω Auswahl Start/Pause Programm Stop Stellen Sie vor Inbetriebnahme sicher, dass alle Kabel richtig ange- schlossen sind. Wenn Sie sich davon überzeugt ha- ben, stecken Sie bitte das Netzka- bel in das Stromnetz (220V-240V). -
Seite 10: Tastenbelegung
TASTENBELEGUNG SICHERHEITS-NOT-STOPP Mode: Diese Taste hat zwei Funktionen. Wenn Der Sicherheits-Not-Stopp ist dafür konzipiert, die Stromzu- das Laufband in Bewegung ist, können fuhr augenblicklich zu unterbrechen, falls Sie stürzen soll- Sie durch Drücken der „Mode“ -Taste ten. Der Sicherheits-Not-Stopp unterbricht die Stromzufuhr zwischen den Anzeigen Geschwin- und das Laufband wird langsamer bis zum Stillstand. -
Seite 11: Body-Fat-Programm
und 99.00 km hoch. Standardeinstellung ist 1.0 km. Treffen Jetzt können Sie Ihr Gewicht eingeben. Durch Drü- Sie Ihre Auswahl mit Hilfe der „+“ und „-“ Tasten. cken von +/- können Sie Ihr genaues Gewicht ein- stellen. (von 20-150 kg). Das voreingestellte Gewicht beträgt 70 kg. -
Seite 12: Tabellenübersicht - Voreingestellte Programme P1-P36
TABELLENÜBERSICHT - VOREINGESTELLTE PROGRAMME P1-P36 BDA Zero7.indd 12 02.12.15 14:22... -
Seite 13: Leistungstabelle
LEISTUNGSTABELLE Diese Leistungstabelle ermöglicht Ihnen eine optimale Kontrolle Ihres Trainings. Durch ein regelmäßiges Training kön- nen Sie Ihr persönliches Trainingsziel erhöhen und Ihre Fitnessnote verbessern. Datum Ruhepuls Belastungs- Erholungs- Belastungs- Zeit in min. Entfernung/ Energiever- Fitnessnote puls puls stufe gefahrene brauch Strecke BDA Zero7.indd 13... -
Seite 14: Handpulssensoren
HANDPULSSENSOREN HERZFREQUENZZIELBEREICH Über die beidseitig (rechts und links) in den Handläufen Warnung: Die Darstellung der Herzfrequenz kann durch integrierten Handpulssensoren wird Ihre aktuelle Pulsfre- Bewegung, Reibung und Schweiß ungenau und abwei- quenz gemessen. Um eine genaue Messung zu erhalten, chend erfolgen. Daher ist dieser Wert nicht für medizinische müssen Sie beide Handflächen (rechts und links) auf die Anwendung oder Auswertungen nutzbar sondern dient nur Sensorflächen auflegen. -
Seite 15: Aufwärmen
AUFWÄRMEN BDA Zero7.indd 15 02.12.15 14:22... -
Seite 16: Und Nun: Auf Die Plätze, Fertig, Los
UND NUN: AUF DIE PLÄTZE, FERTIG, LOS! „Cool Down“ für mindestens 5 Minuten Wichtig: Bevor Sie mit Ihrem persönlichen Fitnesstraining Da Sie durch das Aufwärm-Programm und Ihr Fitnesstrai- beginnen, beachten Sie unbedingt die Sicherheits- nings dem Körper Höchstleistungen abgefordert haben, hinweise in der Einleitung der Bedienungsanleitung. -
Seite 17: Wartung Der Lauffläche
noch zu weit links laufen drehen Sie die linke Schraube in kleinen Abständen im Uhrzeigersinn. 4. Wenn das Band nach rechts läuft, drehen Sie die rechte Schraube mit dem Inbusschlüssel in kleinen Abständen im Uhrzeigersinn. Sollte das Laufband immer noch zu weit links laufen, drehen Sie die linke Schraube in klei- nen Abständen gegen den Uhrzeigersinn. -
Seite 18: Zusammenklappen Des Laufbandes
ZUSAMMENKLAPPEN DES LAUFBANDES Bevor Sie das Laufband zusammenklappen stellen Sie sicher, dass das Laufband von der Stromzufuhr getrennt ist. Zusammenklappen: Greifen Sie das Laufband am unteren Ende des Bandes und klappen Sie die gesamte Lauffläche nach oben. Am Ende des Klappvorgangs muss ein „Klick“-Geräusch hörbar sein. -
Seite 19: Fehlerbehebung
FEHLERBEHEBUNG Fehler Möglicher Grund Fehlerbehebung Das Laufband will nicht starten, hat keine Der Netzstecker ist nicht ans Stromnetz ange- Stecken Sie das Stromkabel in die Steckdose Funktion schlossen. Kein Sicherheits-Not-Stopp aufgelegt Legen Sie den Sicherheits-Not-Stopp auf die Aussparung. Sicherung am Gerät unterbricht die Stromzu- Tauschen Sie die Sicherung aus fuhr AN/AUS-Knopf ist in AUS-Stellung... -
Seite 20: Pflege
ACHTUNG! Bei Wartungsarbeiten und bei der Fehler- Besonderes Augenmerk ist auf Endkappen, Schweissnähte, behebung ist darauf zu achten, dass der Netzstecker Drehverbindungen, Schraubverbindungen etc. zu richten. vom Stromnetz getrennt ist! Lebensgefahr durch Stromschlag! Um Verletzungsgefahren auszuschließen, tauschen und ersetzen Sie defekte oder fehlende Teile umgehend aus. Für PFLEGE alle Fragen rund um die Wartung steht Ihnen unser Service- team zur Verfügung:... -
Seite 21: Umweltschutz Geht Uns Alle An
UMWELTSCHUTZ GEHT UNS ALLE AN! Batterien dürfen nicht in den Hausmüll, sondern in die dafür Die Gewährleistung bezieht sich auf Herstellungs- und Ma- vorgesehen Sammelbehälter!! terialfehler. Ausgenommen sind hiervon Schäden, die durch unsachgemäße Handhabung/Gebrauch, Gewaltanwendung, höhere Gewalt, Anschluss an falsche Netzspannung, Nicht- Vor der Entsorgung (am Ende der Lebensdauer) Ihres Fit- beachtung der Montage-/Bedienungsanleitung, chemische nessgerätes, müssen Sie unbedingt die Batterien entfernen. -
Seite 22: Gesamt-Teileliste
BDA Zero7.indd 22 02.12.15 14:22... -
Seite 23: Gesamt-Explosionszeichnung
BDA Zero7.indd 23 02.12.15 14:22... - Seite 24 Stamm Service STAMM SPORTS GmbH An der Nordhelle 19 51645 Gummersbach Postanschrift: Postfach 1154 51679 Bergneustadt Tel.: (0049) - (0)2261-91410-15 Telefonkosten sind abhängig von ihrem Tarif. Montag – Donnerstag 10.00 bis 16.00 Uhr Freitag von 10.00 bis 17.00 Uhr E-Mail: service@stamm-sports.de Die Stamm Sports GmbH arbeitet ständig an der Weiterentwicklung aller Modelle.
