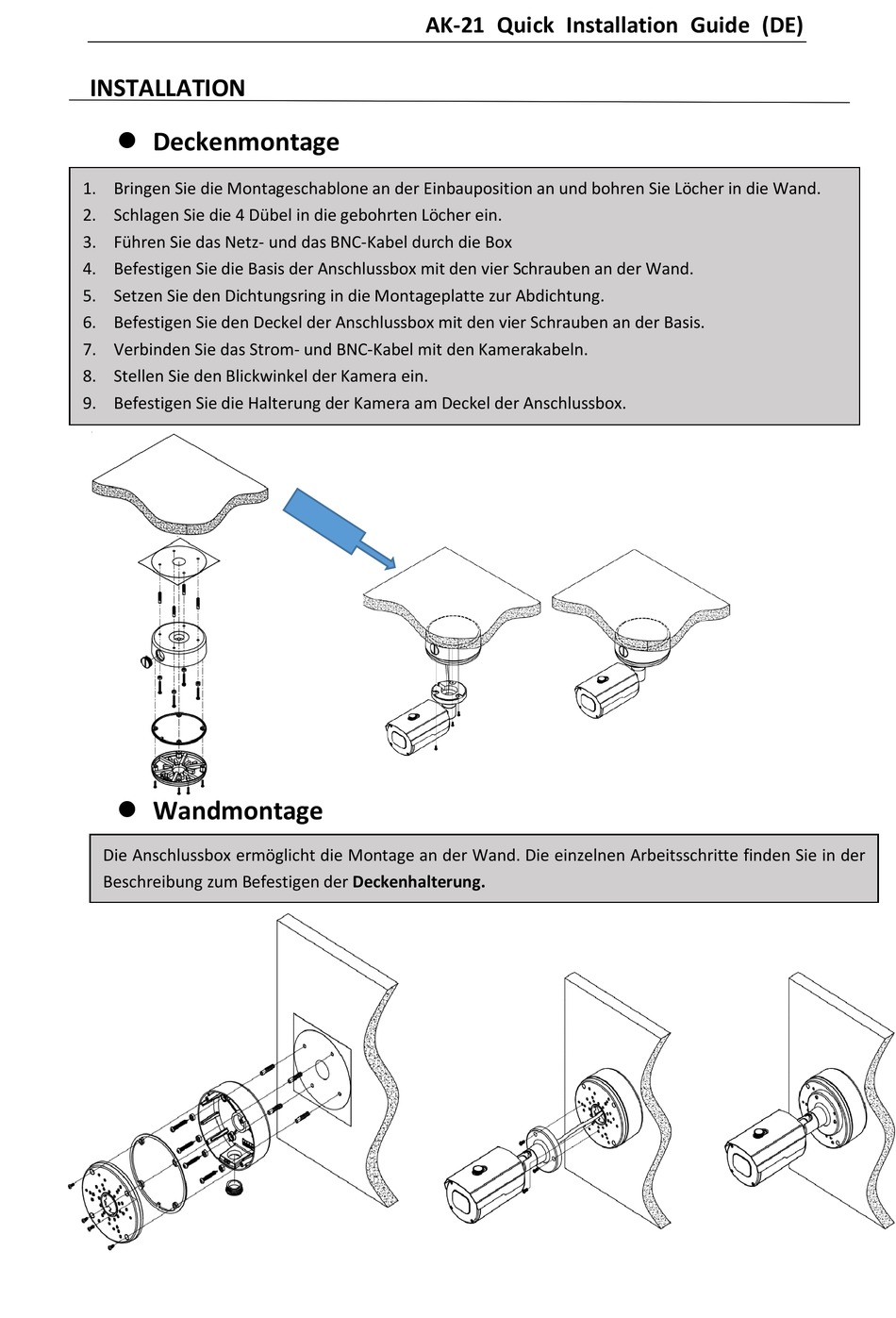

INSTALLATION
Deckenmontage
1. Bringen Sie die Montageschablone an der Einbauposition an und bohren Sie Löcher in die Wand.
2. Schlagen Sie die 4 Dübel in die gebohrten Löcher ein.
3. Führen Sie das Netz- und das BNC-Kabel durch die Box
4. Befestigen Sie die Basis der Anschlussbox mit den vier Schrauben an der Wand.
5. Setzen Sie den Dichtungsring in die Montageplatte zur Abdichtung.
6. Befestigen Sie den Deckel der Anschlussbox mit den vier Schrauben an der Basis.
7. Verbinden Sie das Strom- und BNC-Kabel mit den Kamerakabeln.
8. Stellen Sie den Blickwinkel der Kamera ein.
9. Befestigen Sie die Halterung der Kamera am Deckel der Anschlussbox.
Wandmontage
Die Anschlussbox ermöglicht die Montage an der Wand. Die einzelnen Arbeitsschritte finden Sie in der
Beschreibung zum Befestigen der Deckenhalterung.
AK-21 Quick Installation Guide (DE)
