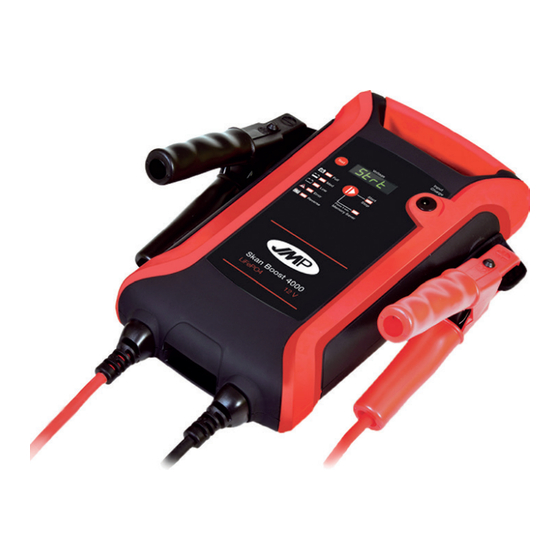

Skan Boost 4000
Starthilfegerät
JM-Nr. 609 03 55
Lieferumfang:
JMP Skan Boost 4000, Netzkabel
Vielen Dank, dass Sie sich für das JMP Skan Boost 4000 Starthilfegerät entschieden haben. Das JMP Skan
Boost 4000 Starthilfegerät eignet sich zum Starten von Pkws, Transportern, Leicht-Lkws, Booten, Wohnmobilen,
Motorrädern, Rollern, Quads, etc.
Technische Daten:
12 V / 800 A dauerhaft, 4.000 A Spitzenstrom
Maße: 260 x 135 x 72 mm, Gewicht: 2,5 kg, Anschlusskabel: 0,5 m, Hilfsbatterie: 9 V (6LR61)
Ladespannung: 14,5 V max., Ladegerät: 230 V / 50 Hz
Empfohlen für die Nutzung zwischen -10 und +40°C
Geeignet für:
• Standard Bleisäure
• Gel
• AGM
• EFB
• Lithium (LiFePO4)
Sicherheitshinweise:
• Vor Gebrauch des Starthilfegerätes diese Bedienungsanleitung sorgfältig durchlesen. Die Nichtbeachtung
dieser Sicherheitshinweise kann schwere Verletzungen verursachen.
• Die Verwendung für alle Anwendungen, die hier nicht angegeben sind, ist verboten.
• Das Gerät nicht in explosionsfähiger Umgebung oder in Nähe von entflammbarem Material verwenden, da
sich Funken entwickeln können, die Staub oder Dämpfe entflammen könnten.
• Außer Reichweite von Kindern aufbewahren. Dieses Gerät ist kein Spielzeug und darf nicht als solches ver-
wendet werden.
• Keine aus der Batterie heraustretenden Gase einatmen.
• Die Batteriesäure ist ätzend. Bei versehentlichem Kontakt der Säure mit der Haut oder den Augen umgehend
unter fließendem Wasser ab-/ausspülen und einen Arzt aufsuchen.
• Das Starthilfegerät in einer trockenen, gut belüfteten Umgebung verwenden und Feuchtigkeit vermeiden.
• Vergewissern Sie sich vor dem Gebrauch, dass das Gerät in einwandfreiem Zustand ist.
• Bei unsachgemäßem Gebrauch oder Eingriffen ins Gerät verfällt der Garantieanspruch.
• Beim Anschließen und Trennen der Batterie stets eine Schutzbrille und Sicherheitsschuhe tragen sowie die
Batterie vom Gesicht fernhalten.
• Niemals die beiden Klemmen untereinander in Kontakt bringen.
• Reparatur- oder Wartungseingriffe am Gerät und Versorgungskabel dürfen ausschließlich von Fachpersonal
durchgeführt werden.
• Vor dem Anschluss des Gerätes alle nicht benötigten Verbraucher im Fahrzeug abschalten.
• Stellen Sie sicher, dass die Kabel des Gerätes entfernt von beweglichen Teilen, Lüftern oder Kraftstofflei-
tungen sind.
