1 – Lehne
2 – Sitzfläche
3 – Griff
4 – Rad für den einfachen Transport des Geräts
5 – Rutschfeste Basis
6 – Hebel für Höhenverstellung
3.2. Vorbereitung für den Betrieb
POSITIONIERUNG DES GERÄTS
Das Gerät sollte auf einem harten, ebenen und trockenen Untergrund positioniert
werden. Die angrenzende Fläche sollte rutschfest sein. Ein Freiraum von
1000 mm x 1000 mm um das Gerät herum wird empfohlen.
ZUSAMMENBAU DES GERÄTS
Für den korrekten Zusammenbau des Geräts müssen folgende Werkzeuge
vorbereitet und verwendet werden:
1. Schlüssel M6
2. Zwei Schlüssel 17/19"
Der Zusammenbau des Geräts sollte entsprechend der auf den Abbildungen unten
gezeigten Reihenfolge erfolgen. Es wird empfohlen, die Bauteile entsprechend zu
gruppieren, bevor der Zusammenbau begonnen wird.

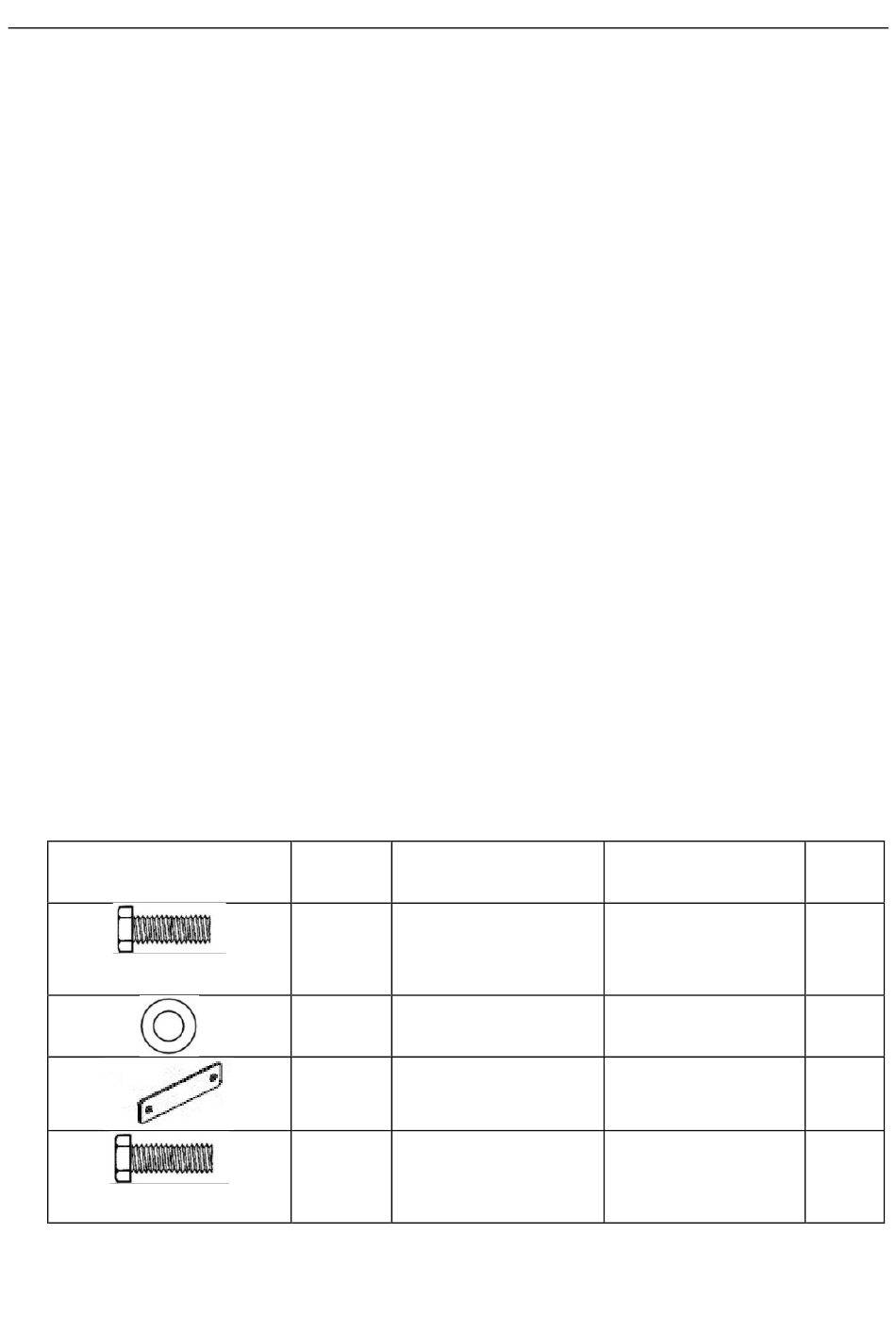

Bauteile:
Ansicht Numm Name
er
A1 Außensechskants
chraube mit
Zylinderkopf
A2 Unterlegscheibe
A3 Gasdruckfeder (?)
A4 Außensechskants
chraube mit
Zylinderkopf
Größe Men
M12x1.75
Ø13.5x2.5
45 kg
M12x75
ge
2
8
1
2
