První krok „I"
1. Kostru opěradla (A5) spojte s kostrou sedadla (A7) pomocí podložek (A2),
vnějších šroubů s vnitřním šestihranem (A4) a pojistných matic (A8) v místě
styku opěradla s dolní částí kostry.
2. Spojení dolní části kostry sedadla (A7) s kostrou opěradla (A5) proveďte
připevněním pneumatické pružiny (A3) z vnější strany kostry opěradla pomocí
podložek (A2), vnějších šroubů s vnitřním šestihranem (A1) a pojistných matic
(A8).

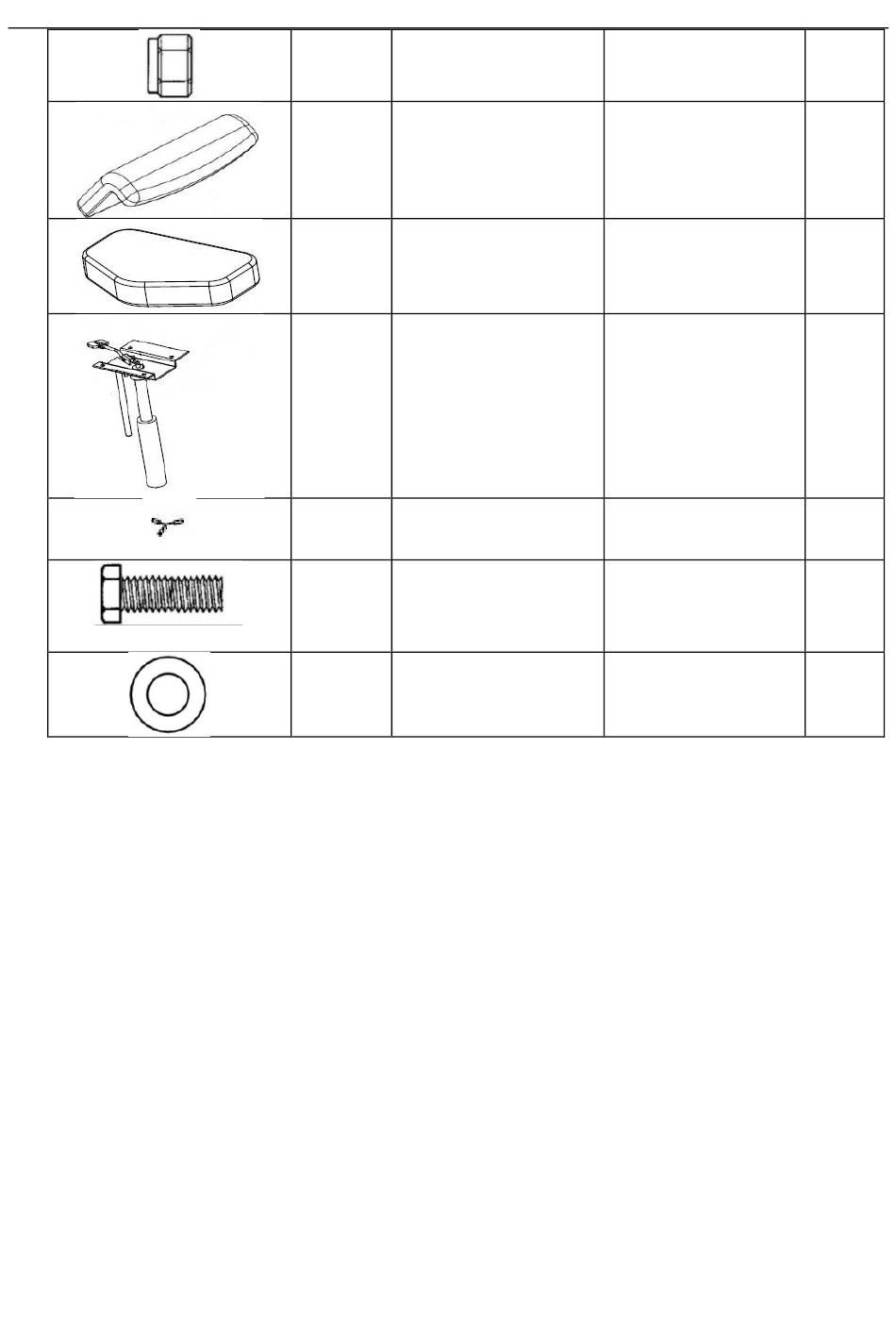

A8 Pojistná matice
A9 Opěradlo
A10 Sedadlo
A11 Podstavec
sedadla
A12 Šroub pro
nastavení sedadla
A13 Šroub s válcovou
hlavou a vnitřním
šestihranem
A14 Podložka
M12 x 1.75
M6 x 1.0
M8 x 1.25
Ø 9 x 1.6
4
1
1
1
3
10
10
