3.2. Preparación para el trabajo
LUGAR DE USO
El equipo debe ser situado en un suelo duro, plano y seco. La superficie adyacente
debe ser antideslizante. Se recomienda dejar un espacio libre de 1000 mm x 1000
mm alrededor del equipo.
ENSAMBLAJE DEL DISPOSITIVO
Para ensamblar correctamente el equipo, prepare y utilice las siguientes
herramientas:
1. Llave M6
2. Dos llaves 17/19"
Ensamblar el equipo siguiendo los pasos indicados en las imágenes. Antes de iniciar
el ensamblaje, se recomienda agrupar los componentes.

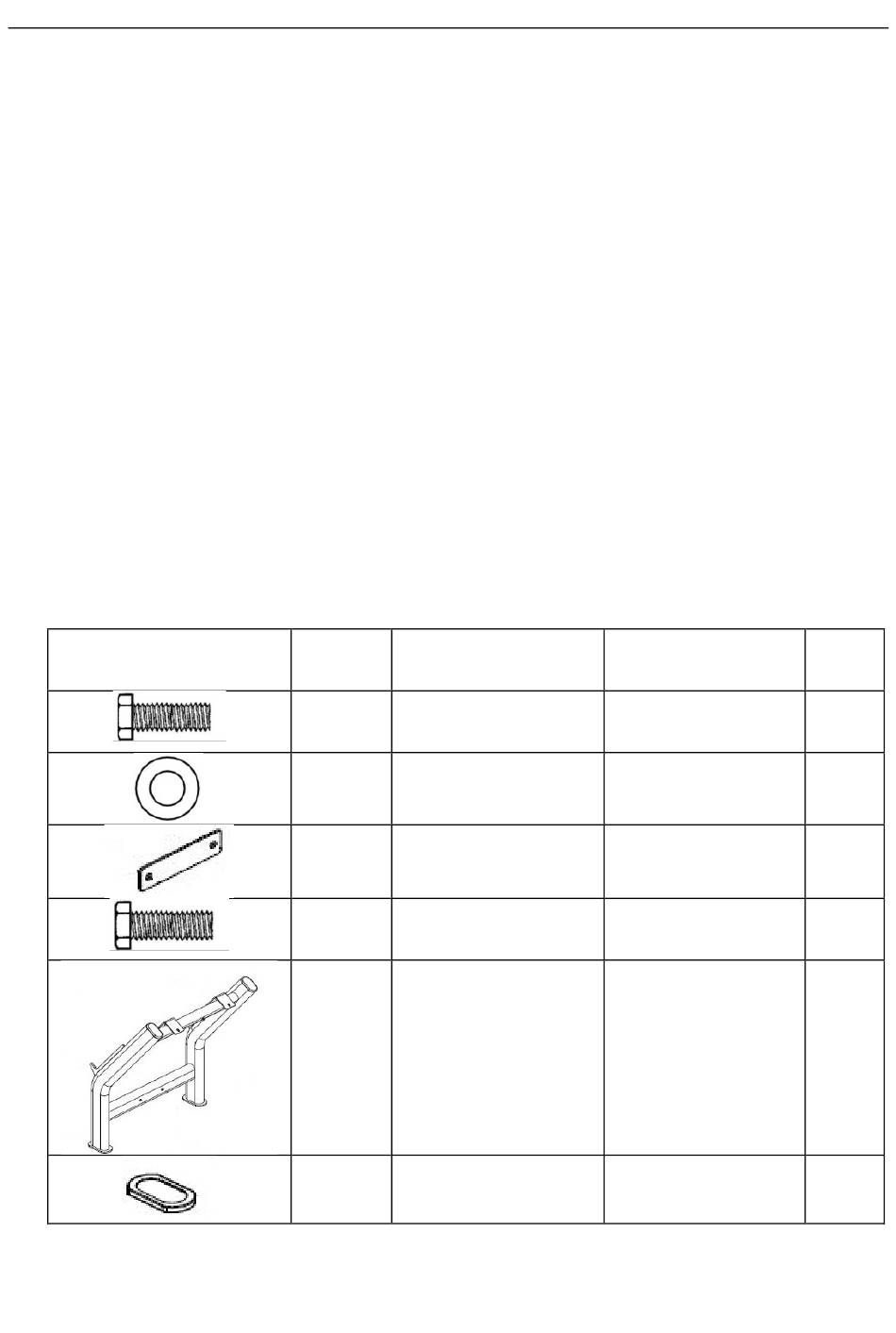

Componentes:
Figura Númer Denominación
o
A1 Tornillo externo
cilíndrico allen
A2 Arandela
A3 Muelle de gas (?)
A4 Tornillo externo
cilíndrico allen
A5 Marco del
respaldo
A6 Patas
antideslizantes
Tamaño Cant
M12x1.75
Ø13.5x2.5
45 kg
M12x75
Ø80x135
idad
2
8
1
2
1
3
