Trinokularen Mikroskopkopf montieren
3
I

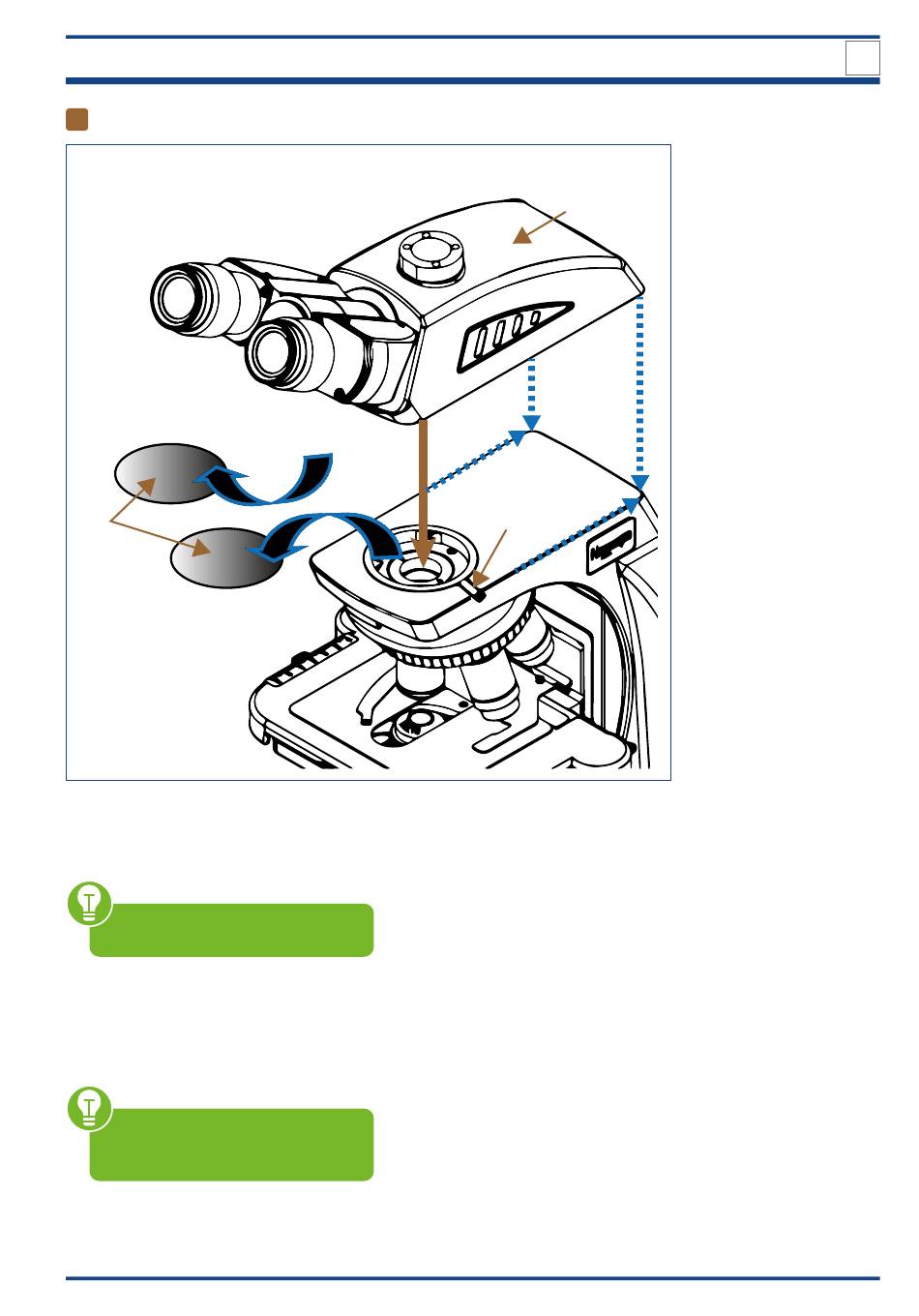

Illustration 005: Montage des trinokularen Mikroskopkopfes.
Falls vorhanden, ziehen Sie die schwarze Staubschutzkappe (I) von der Tubuslinse (Unter-
seite des Mikroskopkopfes) ab.
Achten Sie darauf, dass Sie keine
optischen Flächen berühren.
Entfernen Sie die schwarze Staubschutzkappe (I) vom Mikroskopkörper, indem Sie die
Mikroskopkopf-Halteschraube (II) lösen.
Setzen Sie den Mikroskopkopf (III) so in die runde Schwalbenschwanznut des Mikroskop-
körpers ein, dass die Okulare zum Benutzer zeigen.
Achten Sie bei der Montage auf
die korrekte Ausrichtung entlang des
Mikroskopkörpers (blaue Linien).
Befestigen Sie den Mikroskopkopf durch Anziehen der Mikroskopkopf-Halteschraube.
