Beschlagbeutel und Schraubenverwendung

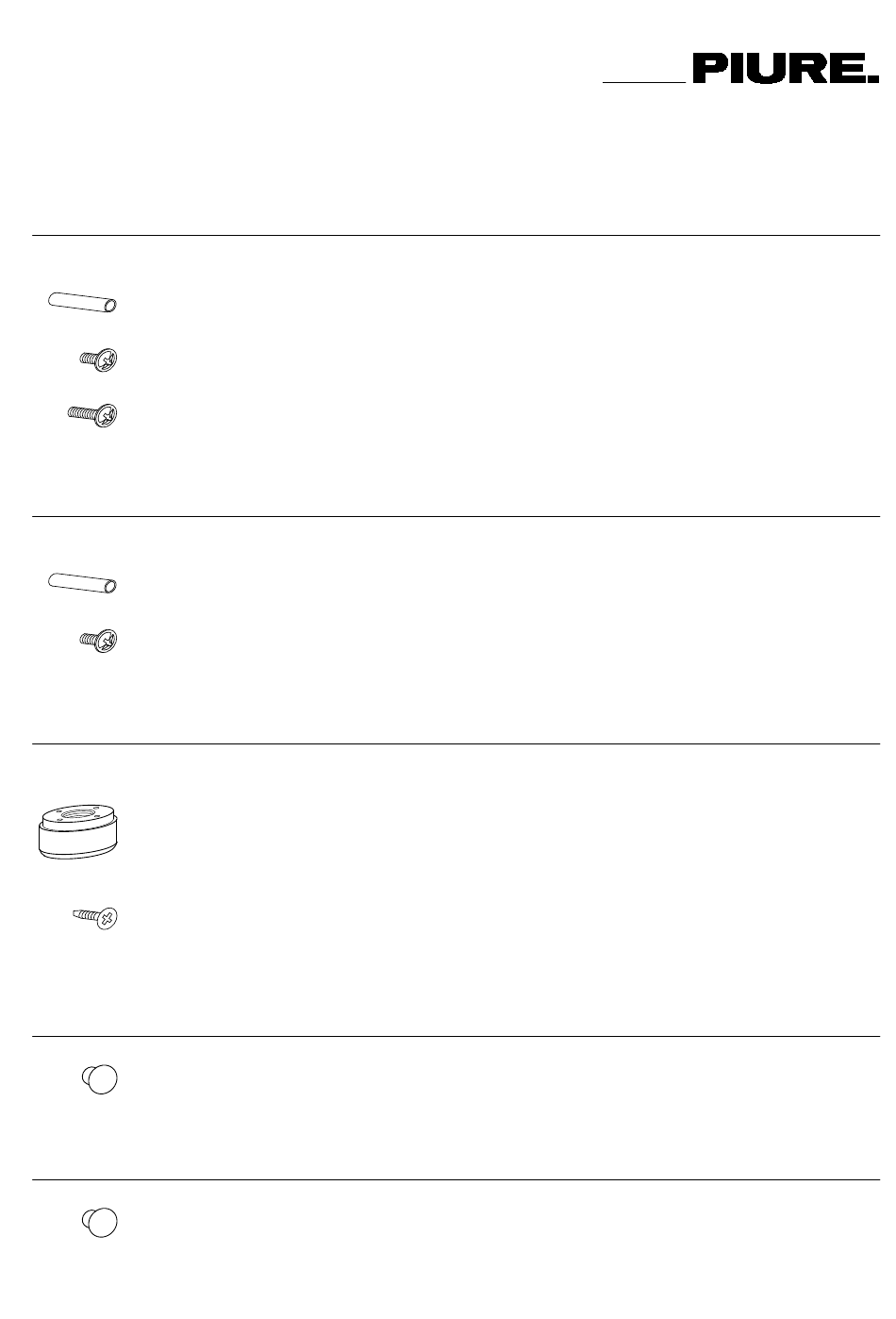

Beschlagbeutel Korpusverbindung (BB 1589347)
Gewindehülse M4 * 22 mm, vernickelt
Schraube M4 * 8 mm, vernickelt
Schraube M4 * 15 mm, vernickelt
Beschlagbeutel Korpusverbindung offen (BB 1589349)
Gewindehülse M4 * 15 mm, vernickelt
Schraube M4 * 8 mm, vernickelt
Beschlagbeutel Gleitfuß (BB 1536795)
Gleiter rund ø 55 mm, Kunststoff schwarz
Spanplattenschraube 3,5 * 20 mm, verzinkt
Beschlagbeutel Abdeckkappe (BB 1586351)
Abdeckkappe, Kunststoff weiß
Beschlagbeutel Abdeckkappe P (BB 1764450)
Abdeckkappe, Kunststoff E08
Edit / Q
zur Verschraubung von 2 geschlossenen Korpussen
und zur Verschraubung von 1 geschlossenem Korpus
mit 1 offenem Korpus
je Hülse 1 Schraube 8 mm und
eine Schraube 15 mm verwenden
zur Verschraubung von 2 offenen Korpussen
je Hülse 2 Schrauben 8 mm verwenden
zur Höhenverstellung der Korpusse
zur Verschraubung der Gleiter im Korpusboden
zur Abdeckung der Höhenverstellungsbohrungen
im Korpusboden der geschlossenen Korpusse
zur Abdeckung der Höhenverstellungs- und
Verbindungsbohrungen der offenen Korpusse
