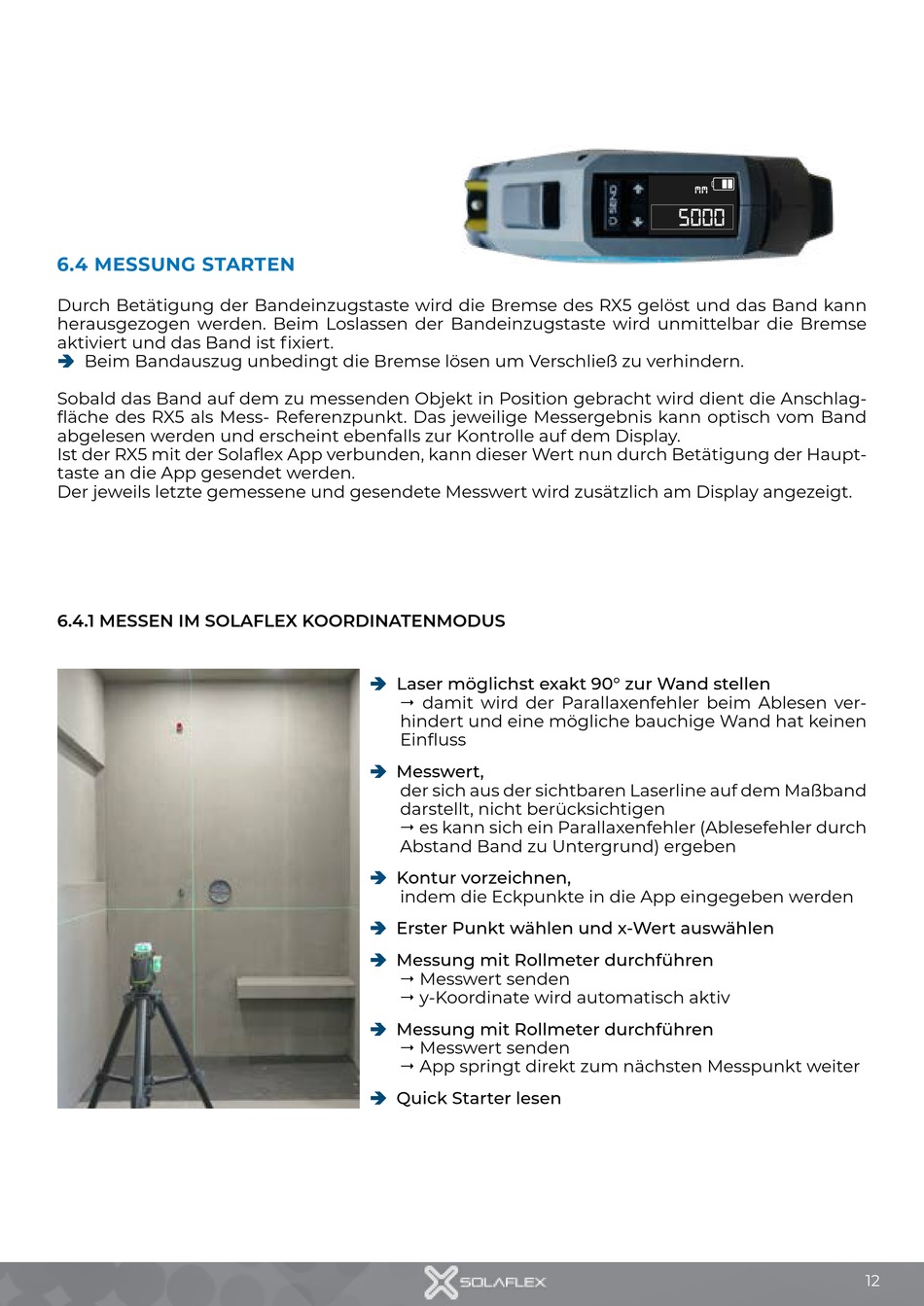

6.4 MESSUNG STARTEN

Durch Betätigung der Bandeinzugstaste wird die Bremse des RX5 gelöst und das Band kann
herausgezogen werden. Beim Loslassen der Bandeinzugstaste wird unmittelbar die Bremse
aktiviert und das Band ist fixiert.
 Beim Bandauszug unbedingt die Bremse lösen um Verschließ zu verhindern.
Sobald das Band auf dem zu messenden Objekt in Position gebracht wird dient die Anschlag-
fläche des RX5 als Mess- Referenzpunkt. Das jeweilige Messergebnis kann optisch vom Band
abgelesen werden und erscheint ebenfalls zur Kontrolle auf dem Display.
Ist der RX5 mit der Solaflex App verbunden, kann dieser Wert nun durch Betätigung der Haupt-
taste an die App gesendet werden.
Der jeweils letzte gemessene und gesendete Messwert wird zusätzlich am Display angezeigt.

6.4.1 MESSEN IM SOLAFLEX KOORDINATENMODUS

 Laser möglichst exakt 90° zur Wand stellen
 damit wird der Parallaxenfehler beim Ablesen ver-
hindert und eine mögliche bauchige Wand hat keinen
Einfluss
 Messwert,
der sich aus der sichtbaren Laserline auf dem Maßband
darstellt, nicht berücksichtigen
 es kann sich ein Parallaxenfehler (Ablesefehler durch
Abstand Band zu Untergrund) ergeben
 Kontur vorzeichnen,
indem die Eckpunkte in die App eingegeben werden
 Erster Punkt wählen und x-Wert auswählen
 Messung mit Rollmeter durchführen
 Messwert senden
 y-Koordinate wird automatisch aktiv
 Messung mit Rollmeter durchführen
 Messwert senden
 App springt direkt zum nächsten Messpunkt weiter
 Quick Starter lesen
