SOLAFLEX RX5 Gebrauchsanweisung
Digitaler rollmeter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für SOLAFLEX RX5
Inhaltszusammenfassung für SOLAFLEX RX5

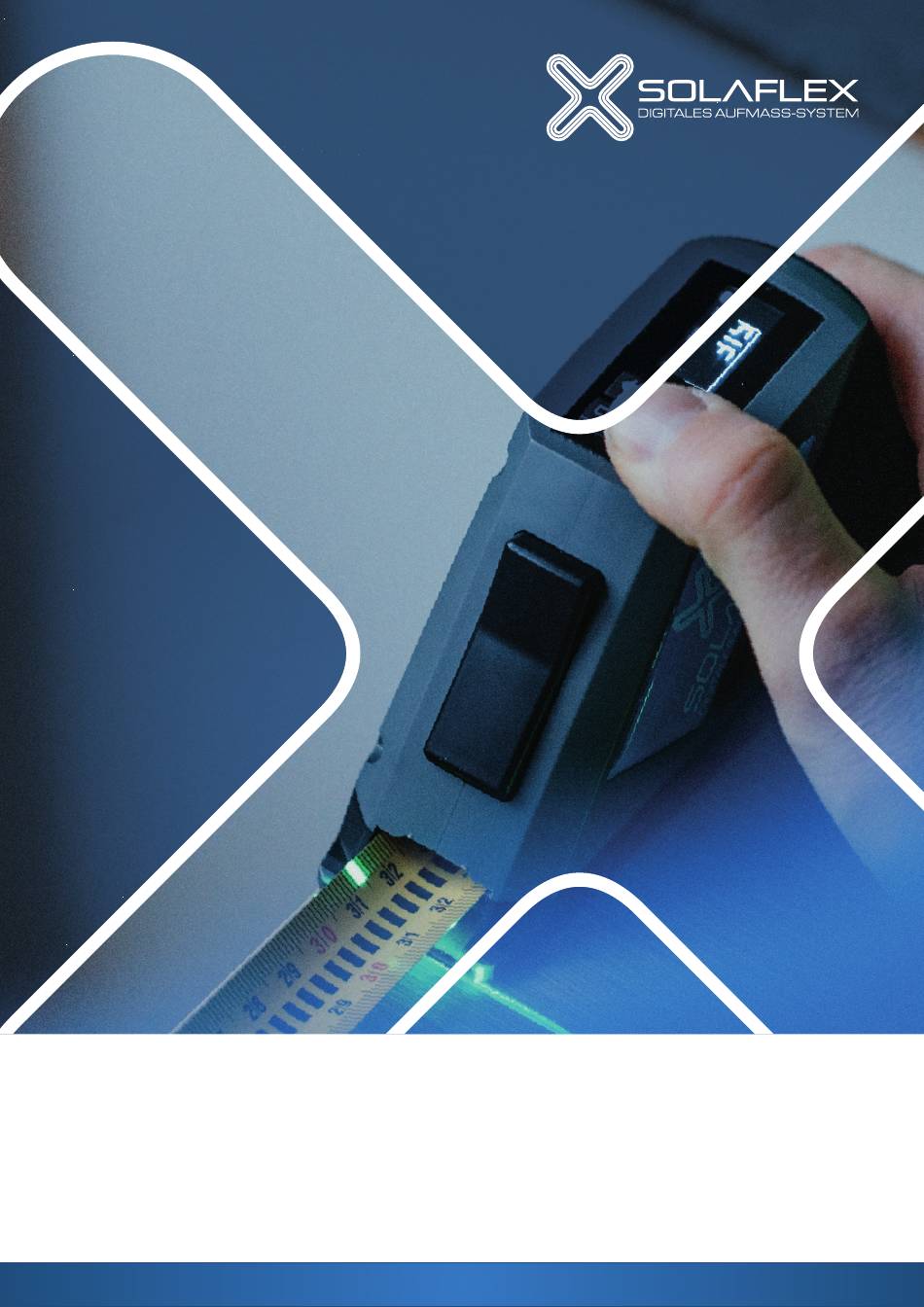

- Seite 1 GEBRAUCHSANWEISUNG DIGITALER ROLLMETER RX5 solafl ex.com...
-
Seite 2: Lieferumfang
LIEFERUMFANG AUFMASS SET ROLLMETER SOLAFLEX AUFMASS SET PROFI SOLAFLEX Digitaler Rollmeter RX5 Digitaler Rollmeter RX5 1 Jahreslizenz 1 Jahreslizenz Gürteltasche Gürteltasche Rollmeter Smartphone-Armhalterung Smartphone-Armhalterung Zentrierhilfe ZX0 Zentrierhilfe ZX0 Touchpen Touchpen Ladekabel USB-C Ladekabel USB-C Schlagschnurgerät SX30 SOLA Laser Plano 3D green Li-Ionen Akkuzelle 18650 Li-Ion Ladegerät und Netzstecker... -
Seite 3: Inhaltsverzeichnis
GEBRAUCHSANWEISUNG - RX5 ZU DIESER ANLEITUNG Herzlichen Glückwunsch zum Kauf Ihres neuen Solafl ex Aufmaß-Set! Sie haben ein Solafl ex-Messgerät erworben, das Ihre Arbeit einfacher, präziser und schneller macht. Um den vollen Funktionsumfang dieses Messgerätes zu nutzen und um eine sichere Bedie- nung zu gewährleisten, beachten Sie bitte folgende Hinweise:... -
Seite 4: Allgemeine Hinweise
1. ALLGEMEINE HINWEISE 1. ALLGEMEINE HINWEISE 1.1 SIGNALWORTE UND IHRE BEDEUTUNG G E F A H R Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. W A R N U N G Für eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führt. -
Seite 5: Beschreibung
13. Statusanzeige Quadrant 2.2 BESTIMMUNGSGEMÄSSE VERWENDUNG Der Solafl ex RX5 ist ein einfach zu bedienender digitaler Rollmeter, mit dem Längen und Dis- tanzen bis zu 5 Meter digital erfasst und an eine Verarbeitungssoftware gesendet werden kann. Befolgen Sie die Angaben dieser Gebrauchsanweisung. Von Gerät und Zubehör können Gefahren ausgehen, wenn sie von nicht instruierten Personen unsachgemäß... -
Seite 6: Technische Daten
3. TECHNISCHE DATEN 3. TECHNISCHE DATEN DIGITALER ROLLMETER RX5 Arbeitsbereich Skalierung EG-Genauigkeitsklasse Band Material und Oberfl äche Band Stahl, gelb, Nylon Extrudiert Bandstopp Rücklaufsperre Material Gehäuse ABS, TPE Max. Messtoleranz digitale Anzeige ± 1 mm Stromversorgung Li-Polymer Akku (700 mAh) Betriebsdauer (bei 20 °C) -
Seite 7: Sicherheitshinweise
Durchführung von Umbauten oder Veränderungen am Gerät oder am Zubehör. Ungenügende Absicherung des Einsatzortes. 4.3 EINSATZGRENZEN Der RX5 ist für den Einsatz in dauernd für Menschen bewohnbarer Atmosphäre geeignet. Das Produkt nicht in explosionsgefährdeter oder aggressiver Umgebung einsetzen. Lokale Sicherheitsbehörden und Sicherheitsverantwortliche kontaktieren, bevor in ... - Seite 8 G E F A H R Lebensgefahr durch Stromschlag! RX5 niemals öffnen. RX5 und USB-C Ladegerät ausschließlich in trockener Umgebung benutzen und nicht mit Flüssigkeiten in Berührung bringen. G E F A H R Starke mechanische Einwirkungen können zum Auslaufen, Brand oder zur Ex- plosion von Batterien und Akkus führen oder es können toxische Stoffe freige-...
-
Seite 9: Elektromagnetische Verträglichkeit (Emv)
Umfeld mit elektronischer Strahlung und elektrostatischer Entladung einwandfrei zu funktio- nieren, ohne elektromagnetische Störungen in anderen Geräten zu verursachen. 4.5.1 STÖRUNG ANDERER GERÄTE DURCH RX5 Obwohl die Produkte die strengen Anforderungen der einschlägigen Richtlinien und Normen erfüllen, kann Solafl ex die Möglichkeit einer Störung anderer Geräte nicht restlos ausschließen (z.B. -
Seite 10: Inbetriebnahme
Betriebsdauer von 30 Minuten zu rechnen. 4. Der Li-Polymer Akku ist nach 3 Stunden vollständig aufgeladen. 5.2 GÜRTELTASCHE Zum Transport des RX5 kann dieser in der Gürteltasche verstaut werden. Zur Messung muss der RX5 aus der Tasche entfernt werden. -
Seite 11: Bedienung
Einheit Millimeter zu wählen 6.3 MESS REFERENZPUNKT WÄHLEN Durch gleichzeitiges Drücken der beiden Pfeiltasten für eine Sekunde kann der Mess-Referenz- punkt des RX5 zwischen der vorderen Anschlagfl äche und der hinteren Anschlagfl äche ge- wechselt werden. wechselt werden. -
Seite 12: Messung Starten
fl äche des RX5 als Mess- Referenzpunkt. Das jeweilige Messergebnis kann optisch vom Band abgelesen werden und erscheint ebenfalls zur Kontrolle auf dem Display. Ist der RX5 mit der Solafl ex App verbunden, kann dieser Wert nun durch Betätigung der Haupt- taste an die App gesendet werden. - Seite 13 Ist der RX5 mit keinem App verbunden, kann mit den beiden Pfeil-Tas- ten die Einheit cm und mm ausgewählt werden. Ist der RX5 mit dem Solafl ex App verbunden dienen die Pfeil-Tasten als Richtungsangabe für die nächste zu messender Kante (Freiform) bzw.
-
Seite 14: Überprüfung Der Genauigkeit
7. ÜBERPRÜFUNG DER GEN AUIGKEIT 7. ÜBERPRÜFUNG DER GEN AUIGKEIT Genauigkeit des RX5 vor jeder Messung überprüfen. Vor Beginn der Prüfung das Gerät an die Umgebungsbedingungen akklimatisieren lassen. Vor Gebrauch Bandaufdruck (insbesondere die schwarzen Balken) auf Vollständigkeit und Be- schädigungen prüfen. -
Seite 15: Wartung, Lagerung Und Transport
Das Gerät vor der Inbetriebnahme auf eventuelle Beschädigungen überprüfen. 8.3.2 LI POLYMER AKKU Beim Transport oder Versand des RX5 mit verbautem Li-Polymer-Akku ist der Betreiber für die Einhaltung der national und international gültigen Vorschriften und Bestimmungen verant- wortlich. Li-Polymer Akkus unterliegen prinzipiell den Anforderungen des Gefahrengutrechts, sie können jedoch durch den Benutzer ohne weitere Aufl... -
Seite 16: Betriebsdaten Funkmodul
9. BE TRIEBSDATEN FUNKMODUL Dieses Modul ist mit einer internen Antenne ausgestattet, verfügt aber auch über eine Schnitt- stelle zu einer externen Antenne. Zur Verwendung der externen Antenne muss der 0R-Widerstand angepasst werden, um die interne Antenne zu blockieren. Bei Fragen den Hersteller kontaktieren. Es kann eine 50-Ohm Antenne direkt an den HF-Port angeschlossen werden. -
Seite 17: Fehlersuche
10. FEHLERSUCHE 10. FEHLERSUCHE FEHLER MÖGLICHE URSACHE BEHEBUNG Akku aufl aden bzw. tauschen RX5 ist eingeschaltet, Anzeige Akku leer RX5 oder Schalter Händler kontaktieren und RX5 leuchtet nicht defekt reparieren lassen Anzeige Status/-Batteriespan- Akku-Kapazität gering Akku rechtzeitig aufl aden nungsanzeige blinkt... -
Seite 18: Entsorgung
11. ENTSORGUNG Bei unsachgemäßer Entsorgung können Sie sich und Dritte schwer verletzen sowie die Umwelt verschmutzen. Beim Verbrennen von Kunststoffteilen entstehen giftige Abgase, an denen Personen erkranken können. Batterien/Akkus können explodieren, wenn sie beschädigt oder stark erwärmt werden, und dabei Vergiftungen, Verbrennungen, Verätzungen oder Umweltverschmutzungen verur- sachen. -
Seite 19: Herstellergarantie
12. HERSTELLERGARANTIE 12. HERSTELLERGARANTIE „Der Hersteller garantiert dem ursprünglichen Käufer (Ersterwerber) die Fehlerfreiheit des Ge- rätes für die Dauer von zwei Jahren, mit Ausnahme von Akkus, ab Übergabe. Die Garantieleistung beschränkt sich auf Reparaturen und/oder Ersatz nach Wahl des Her- stellers. -
Seite 20: Eg-Konformitätserklärung
Radio Equipment Directive 2014/53/EU Electromagnetic Compatibility 2014/30/EU Low Voltage Directive 2014/34/EU Solafl ex GmbH Mag. Wolfgang Scheyer CE Mag. Wolfgang Scheyer CE Unteres Tobel 25, A-6840 Götzis, Austria | +43 (0) 5523 57707 | info@solaflex.com | www.solaflex.com solafl ex.com solafl ex.com...
