- Seite 1 Copyright | Power Dot PRO Serie Benutzerhandbuch Power Dot PRO Serie Benutzerhandbuch DEUTSCH Version 1.1...
- Seite 2 Copyright | Power Dot PRO Serie Benutzerhandbuch Dieses Dokument enthält Angaben, die ohne vorherige Ankündigung geändert werden können. Die Entratek GmbH behält sich alle Rechte an diesem Dokument sowie den darin enthaltenen Informationen und Themen vor. Dies gilt auch für mögliche Ansprüche auf Urheberrechte oder Patente.
-
Seite 3: Inhaltsverzeichnis
Copyright | Power Dot PRO Serie Benutzerhandbuch Inhalt Power Dot PRO Serie ......................... 1 Einführung und Sicherheitshinweise ..................- 3 - 1.1 Vorwort ...........................- 3 - 1.2 Bestimmungsgemäße Verwendung ................- 3 - 1.3 Wichtige Sicherheitshinweise ..................- 3 - 1.4 Wichtige Symbole ......................- 5 - Produktübersicht ........................- 6 - 2.1 Aufbau ..........................- 6 - 2.2 Lieferumfang ........................- 7 -... - Seite 4 Copyright | Power Dot PRO Serie Benutzerhandbuch Fehlermeldung ........................- 17 - 7.1 Display-Fehlermeldung....................- 17 - 7.2 LED-Lichtanzeige ......................- 19 - 7.3 Fehlerbehebung ......................- 19 - Praktische Informationen ....................- 21 - 8.1 Kundensupport ......................- 21 - 8.2 EU-Konformitätserklärung....................
-
Seite 5: Einführung Und Sicherheitshinweise
Produkt. Auch kann Entratek keine Haftung für Schäden übernehmen, die durch die Installation des Produkts entstehen. Gleiches gilt auch dann, wenn die von Entratek geleistete Wartung nicht strikt eingehalten wird. Die Installation erfordert eine sorgfältige Planung und kann nur von einer zugelassenen Elektrofachkraft durchgeführt werden. - Seite 6 Copyright | Power Dot PRO Serie Benutzerhandbuch 2. Bitte überprüfen Sie vor der Installation die örtlichen Spannungs- und Stromwerte. 3. Bitte arbeiten Sie nicht bei bewölktem, regnerischem Wetter oder ähnlichen Bedingungen, die zu möglichen Entladungen führen können. 4. Das Produkt muss ordnungsgemäß geerdet sein. 5.
-
Seite 7: Wichtige Symbole
Copyright | Power Dot PRO Serie Benutzerhandbuch 10. Keine Verlängerungskabel oder nicht zugelassene Adapter in Kombination mit dem Produkt verwenden. 11. Das Ladekabel niemals knicken, überfahren oder großer Hitze aussetzen. 1.4 Wichtige Symbole Die folgenden Zeichen werden auf dem Typenschild des PDP / PDP2s verwendet: Beschreibung Symbol Entsorgen Sie das Produkt nicht im Hausmüll. -

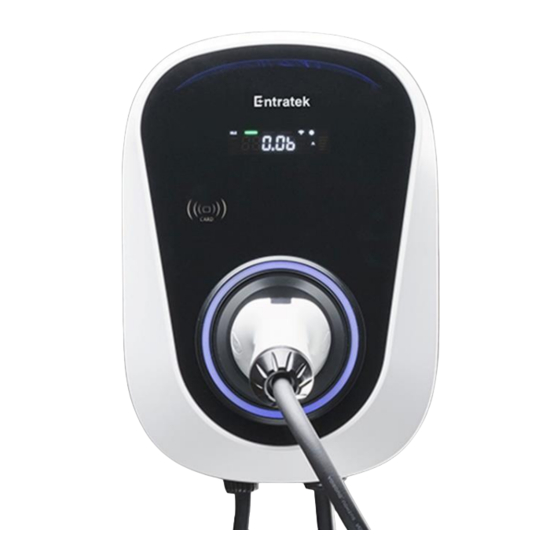

Seite 8: Produktübersicht
Copyright | Power Dot PRO Serie Benutzerhandbuch 2. Produktübersicht 2.1 Aufbau - 6 -... -
Seite 9: Lieferumfang
Copyright | Power Dot PRO Serie Benutzerhandbuch 2.2 Lieferumfang Digitale APP-Anleitung x 1 Erhalten Sie die Anleitung auf Kapital 5.1 Benutzerhandbuch RFID-Karte Montageplatte (A) – an der Power Dot Pro Ladestation befestigt Montageplatte (B) - Kabelhalter Wandhalterung Schrauben für Schrauben für Montageplatte (B) Montageplatte (A) und Kabelhalter Werkzeug für... -
Seite 10: Technische Daten
Copyright | Power Dot PRO Serie Benutzerhandbuch 3. Technische Daten Variante 11 kW 22 kW Benutzerschnittstelle LED-Anzeige, RFID Reader Gehäuse Kunststoff Montage Wandmontage /Auf Standsäule Konfiguration Stecker Typ 2 Größe 343 x 237 x 115 mm (L x W x H) Gewicht 6 …... -
Seite 11: Installation
Copyright | Power Dot PRO Serie Benutzerhandbuch 4. Installation Das Produkt darf ausschließlich von einer zugelassenen Elektrofachkraft installiert, repariert oder gewartet werden. Dabei müssen alle gültigen kommunalen, regionalen und nationalen Vorschriften für elektrische Anlagen eingehalten werden. Nach Fertigstellung muss stets ein Sicherheitsnachweis durch den Installateur erstellt werden. -
Seite 12: Installation
Copyright | Power Dot PRO Serie Benutzerhandbuch Erforderliche Materialien Name Spezifikation Menge 0,5 m-Eingangskabel ist vorhanden. 2,5 bis 6 mm² (11 kW), Längeres Kabel kann der Elektriker Eingangskabel 6 bis 10 mm² (22 kW) wechseln. Die genaue Information sehen Sie auf Kapital 4.3.5. FI-Schutzschalter Typ A 30 mA LS-Schalter (empfehlen) -
Seite 13: Anforderungen An Den Montageort
Copyright | Power Dot PRO Serie Benutzerhandbuch Voraussetzungen: • Die Wallbox sollte nach Möglichkeit vor direktem Regen geschützt montiert werden, um z. B. Vereisung, Beschädigungen durch Hagel oder dergleichen zu vermeiden. Setzen Sie die Wallbox nicht direkter Sonneneinstrahlung aus, da sie da durch überhitzen kann. •... -
Seite 14: Montage Der Wallbox
Copyright | Power Dot PRO Serie Benutzerhandbuch 4.3.2 Montage der Wallbox 1. Kleben Sie die Zeichnung mit Klebeband an die Wand, um die Position des Bohrlochs zu bestimmen. Bohren Sie mit einer Bohrmaschine mit Ø 8-mm-Bohrspitze vier Löcher bis 50 mm Tiefe. Schlagen Sie die Spreizdübel vorsichtig mit einem Hammer in die gebohrten Löcher. -
Seite 15: Montage Der Stele
Copyright | Power Dot PRO Serie Benutzerhandbuch 4.3.3 Montage der Stele Die Stele-Montageanleitung erhalten Sie durch Scannen des folgenden QR-Codes: 4.3.4 Elektrischer Anschluss WARNUNG Die Ladestrom darf niemals höher als der Wert der Leitungsschutzsicherung eingestellt werden. Wenn die Ladestation mit einer Ausgangsleistung von 11 kW und 22 kW betrieben wird, muss sie mit einer 40-A-Überschutzstromeinrichtung (beispielsweise eine Sicherung) geschützt werden. -
Seite 16: Eingangskabel Wechseln
Copyright | Power Dot PRO Serie Benutzerhandbuch 4.3.5 Eingangskabel wechseln Schritt 1. Entfernen Sie die Abdeckung Schritt 2. Lösen Sie die fünf Schrauben auf der Rückseite. im Inneren und entfernen Sie den Abstandshalter. Schritt 4. Ziehen Sie das Kabel aus. Schritt 3. -
Seite 17: Einschaltprüfung
Copyright | Power Dot PRO Serie Benutzerhandbuch 4.3.6 Einschaltprüfung Vor dem Einschalten Bitte überprüfen Sie vor jeder Operation die folgenden Punkte und stellen Sie sicher, dass • der Standort der PDP/PDP2 einfach zu bedienen und reparieren ist • die PDP/PDP2 ordnungsgemäß installiert ist •... -
Seite 18: Betrieb: Wie Lade Ich Auf
Oder klicken Sie den Link (für Online-Kunde): https://entratek.de/DownloadPDP/APP-Anleitung_PowerDotPro.pdf https://entratek.de/DownloadPDP/OCPP-Anleitung_PowerDotPro.pdf Hinweis: Falls Sie die Version der Wallbox verändern möchten, wenden Sie sich bitte an Entratek. 5.2 Wallbox ans E-Fahrzeug anschließen Parken Sie das E-Fahrzeug in der Nähe der PDP/PDP2 und stecken den Ladestecker in das E- Fahrzeug ein. -
Seite 19: Ladevorgang Beenden
Copyright | Power Dot PRO Serie Benutzerhandbuch Bei Plug-and-Play Nach der erfolgreichen Verbindung mit dem Fahrzeug startet der Ladevorgang automatisch. Wenn das Auto nicht zu laden beginnt, überprüfen Sie, ob Laden in Ihrem Auto aktiviert ist und die Anschlüsse korrekt verbunden sind. Wenn der Ladevorgang immer noch nicht beginnt, suchen Sie unter "7. - Seite 20 Copyright | Power Dot PRO Serie Benutzerhandbuch Notaus-Taster Not-Aus-Taster lösen wurde gedrückt. Wallbox hat Falls das Problem häufig auftritt, bitte den Überstrom erkannt. Serviceanbieter hinzuziehen. Eingangsspannung ist zu Prüfen, dass die Eingangsspannung OV oder UV hoch oder zu niedrig. innerhalb 95 bis 275 V ist. Prüfen, ob die Umgebungstemperatur der Wallbox zu hoch ist oder ob sie direkter Sonneneinstrahlung ausgesetzt ist.
-
Seite 21: Led-Lichtanzeige
Copyright | Power Dot PRO Serie Benutzerhandbuch 7.2 LED-Lichtanzeige Zustand Beschreibung Arc-LED-Anzeige Cyclo-LED-Anzeige E-Stop Normal Immer Rot Immer Rot Standby Normal Blau blinkend Blau blinkend Bereit zum Aufladen Normal Immer grün Immer grün Aufladen Normal Immer grün Grün blinkend Ende des Aufladens Normal Immer grün Immer blau... - Seite 22 Copyright | Power Dot PRO Serie Benutzerhandbuch Ausgangskabel kaputt ist oder ob es eine niederohmige Verbindung zur Erde gibt. 1.Schalten Sie den Hardware FI-Schutzschalter sofort aus. Hardwarefehler Adhäsion von Relais abnormal 2.Kontaktieren Sie den Anbieter Hinweis: Falls die oben genannten Probleme nicht gelöst werden könnten, wenden Sie sich bitte an den Anbieter.
-
Seite 23: Praktische Informationen
Oder scannen Sie den QR-Code: Herstellername: Zhangjiagang UCHEN New Energy Technology Co.,Ltd Postanschrift: 999 Yongjin Road,Miaoqiao Town, Zhangjiagang City, Jiangsu, China Handelsmarke: DUOSIDA Hergestellt für Entratek GmbH Postanschrift: Bürgermeister-Bombeck-Str. 10e, 22851 Norderstedt Handelsname: Power Dot Pro/Pro 2 - 21 -...
