4.3.3 Montage der Stele

Die Stele-Montageanleitung erhalten Sie durch Scannen des folgenden QR-Codes:

4.3.4 Elektrischer Anschluss

WARNUNG
Die Ladestrom darf niemals höher als der Wert der Leitungsschutzsicherung eingestellt werden.
Wenn die Ladestation mit einer Ausgangsleistung von 11 kW und 22 kW betrieben wird, muss sie
mit einer 40-A-Überschutzstromeinrichtung (beispielsweise eine Sicherung) geschützt werden.
Bei 11 kW ist der Schutz mit einer 20-A-Überschutzstromeinrichtung (beispielsweise eine
Sicherung) vorzusehen.
Stellen Sie sicher, dass die Strombelastbarkeit des AC-Kabels in die Wallbox die Stromleistung der
Überstromschutzeinrichtung übertrifft.
Stellen Sie sicher, dass Installationsort über einen Netzanschluss verfügt.

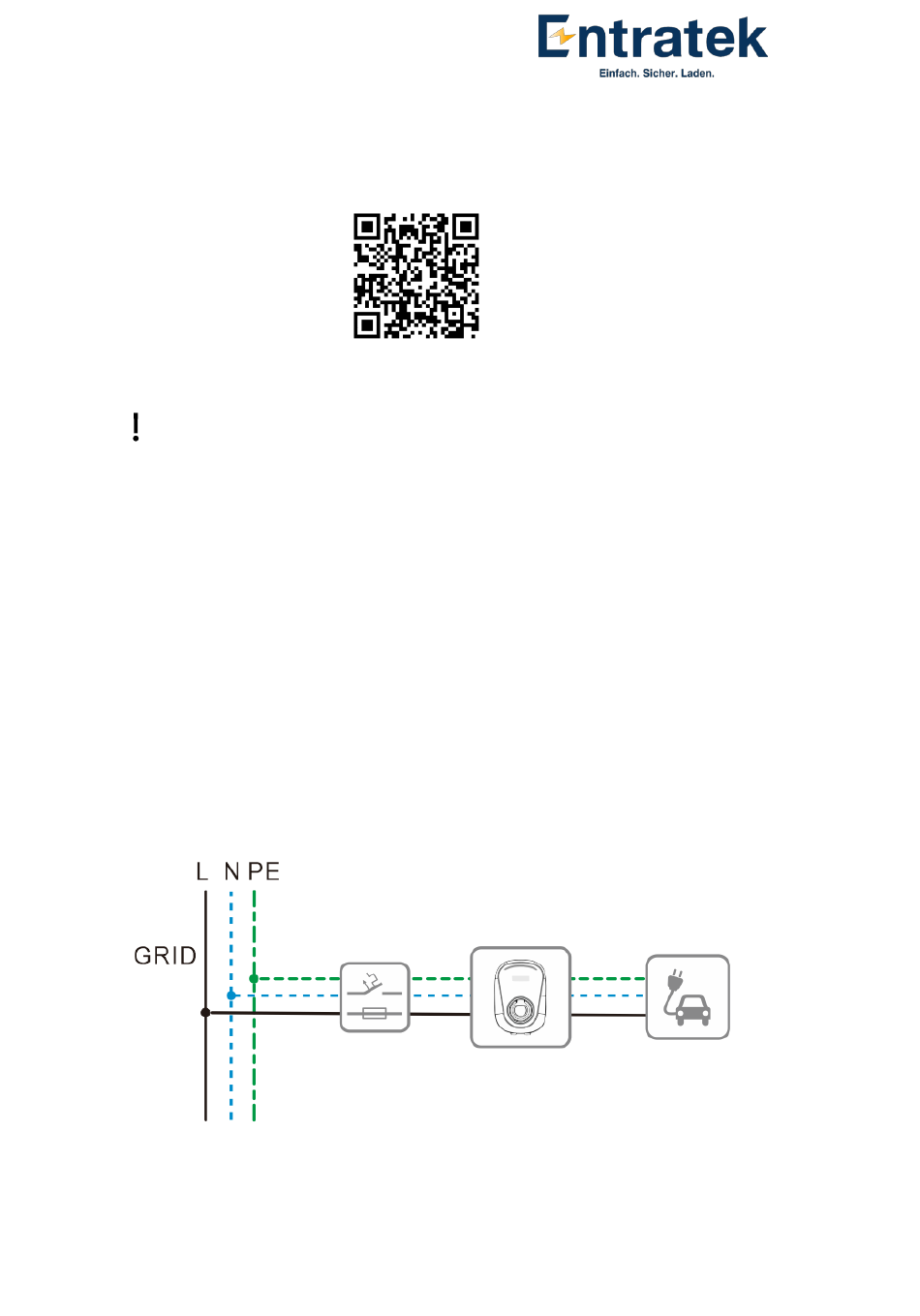

Verbinden Sie die AC-Kabel gemäß der nachstehenden Abbildung. Stellen Sie sicher, dass die Kabel mit
den entsprechenden Klemmen mit der Bezeichnung "L1, L2, L3", "N" und "PE" verbunden sind.
Gegebenenfalls muss gemäß den einschlägigen lokal geltenden elektrischen Vorschriften eine
Trenneinrichtung zwischen der Ladestation und der AC-Stromversorgung vorgesehen werden,
beispielsweise ein Leistungsschalter oder eine Fehlerstrom-Schutzeinrichtung.
Ausschalten
E-Auto
Wallbox
von RCD
