Montage und Verstellung
Topfband / Klappenhalter
LQS8/LQT8
Topfband:

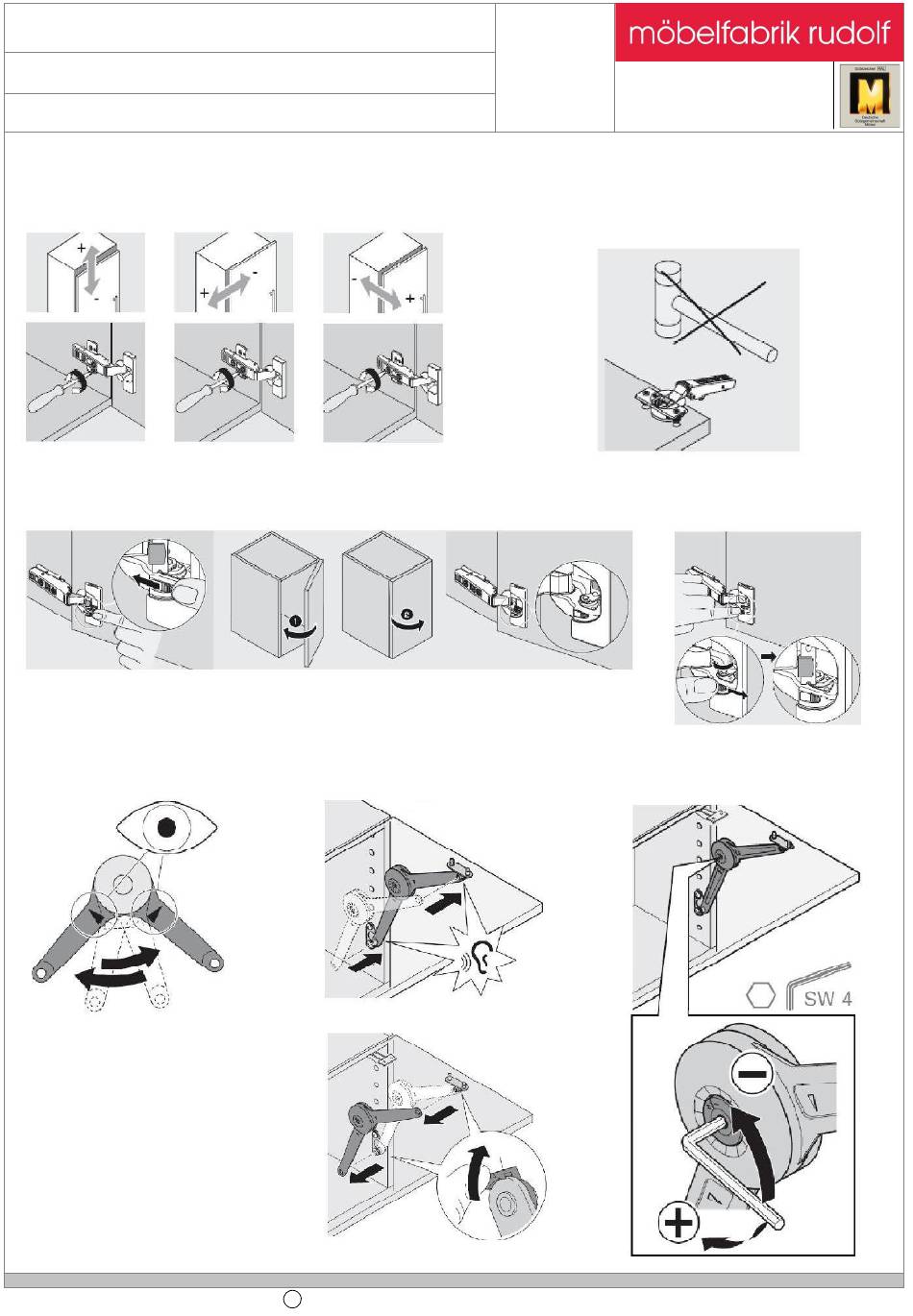

Einstellmöglichkeiten (3-dimensionale Verstellung)
Höhenverstellung Seitenverstellung
max. ± 3mm
max. ± 2mm
Deaktivierung der Dämpfung
(z.B. bei kleinen/leichten Fronten können einzelne Dämpfer deaktiviertr werden)
Hebel in gezeigte
Richtung
Klappenhalter:
Einstellung Öffnungsrichtung
Hebel in gezeigte Richtung
Stand: 01.07.2019
1
Tiefenverstellung
max. ± 2mm
Tür einmal schließen und
wieder öffnen
Montage
Demontage
Copyright C 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG
1
Hinweis
Den Scharniertopf nicht mit dem
Hammer in die Bohrung einschlagen!
Dämpfer ist deaktiviert
Aktivierung der
Dämpfung
Regulierung Zugstärke
Erstelldatum: 18.02.2019
