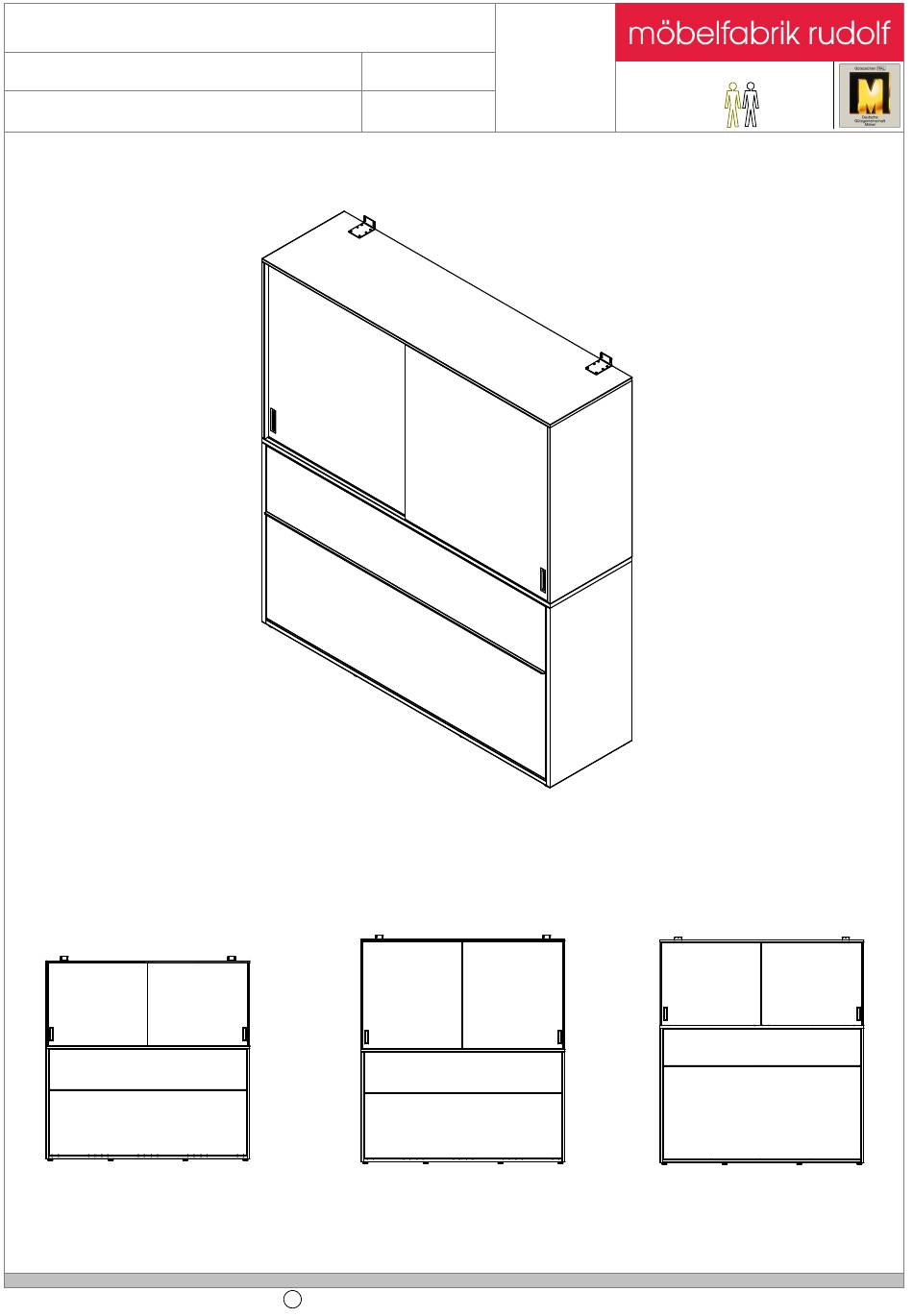

Möbelfabrik Rudolf LOOP LQS6-09 Montage- Und Pflegeanweisung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
MONTAGE- & PFLEGEANWEISUNG
LOOP
Programm:
LQS6-09/LQT6-09/LQT6-12
Artikel:
SCHRANKKLAPPBETT
LQS6-09
Liegefläche:
90 x 200
Stand:
31.08.2020
1
LQT6-09
Liegefläche:
90 x 200
Copyright
C
2019
by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG
Seite
von
44
Aufbaupersonal:
LQT6-12
Liegefläche:
120 x 200
Erstelldatum:
18.02.2019
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Möbelfabrik Rudolf LOOP LQS6-09

Inhaltszusammenfassung für Möbelfabrik Rudolf LOOP LQS6-09

  • Seite 1 MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: SCHRANKKLAPPBETT LQS6-09 LQT6-09 LQT6-12 Liegefläche: Liegefläche: Liegefläche: 90 x 200 90 x 200 120 x 200 Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 18.02.2019...

  • Seite 2: Inhaltsverzeichnis

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: INHALTSVERZEICHNIS: INHALT: SEITE: Montage und Pflegeanweisung Beschreibung Sicherheit 05 - 06 Anwendung des Bettsystems Teileübersicht 08 - 09 Montageanleitung Allgemein 10 - 34 Montageanleitung Seitenverkleidung / Polsterrückwand Montage Aufsatz 36 - 42 Detail Schiebetürbeschlag Wartung - Reinigung - Ölen - Entsorgen Stand:...

  • Seite 3: Montage Und Pflegeanweisung

    MONTAGE- & PFLEGEANWEISUNG Bitte aufbewahren ! Lieber Kunde, wir freuen uns, dass Sie sich für dieses Möbel entschieden haben. Aus verpackungstechnischen Gründen wird das Möbel teilweise zerlegt geliefert. Beachten Sie bitte nachfolgende Hinweise, die zur sachgerechten Montage und Nutzung des neuen Möbels erforderlich sind. •...

  • Seite 4: Beschreibung

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: 2. BESCHREIBUNG ANWENDUNG Das Schrankbettsystem ermöglicht es den Rost aus seiner Stellung im Schrank herauszubringen und es auf eine waagerechte Lage zu stellen, damit es in einer absolut schnellen und einfacher Weise, mit einem geringen Kraftaufwand, als Bett verwendet werden kann.

  • Seite 5: Sicherheit

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: 3. SICHERHEIT SICHERHEITSSTANDARD Die Einhaltung der Sicherheitsstandards bedeutet, dass der Benutzer gezielt arbeiten kann, ohne sich selbst und andere zu verletzen. Es ist untersagt das Produkt ohne Matratze auf der Schlaffläche zu benutzen.
  • Seite 6 MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: RESTRISIKOBEREICH In einigen Bereichen des Produkts gibt es Restrisiken, die bei der Gestaltung nicht vermieden werden konnten. Jeder Benutzer muss sich der verbleibenden Risiken dieses Produkts bewusst sein, um mögliche Unfälle zu vermeiden Diese Gefahren sind nachfolgend aufgeführt: 1) QUETSCHGEFAHR Während der Bewegung des Bettrostes besteht ein...

  • Seite 7: Anwendung Des Bettsystems

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: 4. ANWENDUNG DES BETTSYSTEMS ALLGEMEIN Das manuelle Schrankbettsystem wurde unter Berücksichtigung der Notwendigkeit entwickelt, ein Zustellbett zu haben, und zwar auf absolut schnelle Art und Weise, wobei alle ungerechtfertigten Anstrengungen des Benutzers vermieden werden.

  • Seite 8: Teileübersicht

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: 5. TEILEÜBERSICHT HOLZ FRONT 1 FRONT 2 SEITEN M-SEITE RÜCKWAND MITTELSEITE SEITE L SEITE L AUFSATZ AUFSATZ BODEN OBEN BODEN UNTEN TRAVER AUFSATZ SCHIEBETÜREN BODEN OBEN AUFSATZ Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf &...

  • Seite 9: Teileübersicht Beschlag

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: 5. TEILEÜBERSICHT BESCHLAG M 6 x 16 Ruko Holzdübel D8x40 Lamello 0 Kofixbolzen 6mm Kofixbolzen M4 Gewinde Spax 4 x 25 Seko Spax 4 x 16 Ruko Möbelfuß 19mm mit Zapfen Maxifix-Bolzen 28 Inbusschlüssel SW6 Abdeckkappe 35mm...

  • Seite 10: Montageanleitung Allgemein

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: 6. Montageanleitung BODEN UNTEN Spax 4 x 16 Ruko Möbelfuß 19mm mit Zapfen Kofixbolzen 6mm Holzdübel D8x40 Maxifix-Bolzen 28 Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 18.02.2019...
  • Seite 11 MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: SEITE L/R (Seite R spiegelbildlich montieren) 8x/12x LQ6-09 LQ6-12 Kofixbolzen 6mm Maxifix-Bolzen 28 Holzdübel D8x40 4x RÜCKWAND 3x MITTELSEITE LQ6-09 LQ6-12 Kofixbolzen 3mm 8x|12x Holzdübel D8x40 BODEN OBEN Kofixbolzen 6mm Spax 4 x 16 Ruko Maxifix-Bolzen 28 Stand: 31.08.2020...
  • Seite 12 MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: Inbusschlüssel SW6 Lamello 0 Korpus auf den Bodenstellen! Inbusschlüssel SW6 Lamello 0 Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 18.02.2019...
  • Seite 13 MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: Inbusschlüssel SW6 Lamello 0 Lamello 0 Inbusschlüssel SW6 Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 18.02.2019...
  • Seite 14 MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: Beschläge mit Kreuzschraubendreher anziehen Y02 wird nur im Koprus benötigt! - Böden einlegen - Beschläge mit Kreuzschraubendreher Abdeckkappe 35mm anziehen LQ6-09 = 8 Böden LQ6-12 = 12 Böden Inbusschlüssel SW4 Stand: 31.08.2020 Copyright 2019...

  • Seite 15: Korpus Ausrichten

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: - Korpus auf den Rücken legen - Verbinder anziehen - Korpus wieder aufrichten Inbusschlüssel SW6 KORPUS AUSRICHTEN Stellfüße einstellen Abdeckkappe 10mm Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 18.02.2019...

  • Seite 16: Aussparungen Für Wandbefestigung An Wand Übertragen

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: Aussparungen für Wandbefestigung an Wand übertragen Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 18.02.2019...

  • Seite 17: Montage- & Pflegeanweisung

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: SICHERHEITSHINWEISE: - Montage sowie nachträgliche Einstellungen, dürfen nur von fachkundigem Personal durchgeführt werden. - Vor der Montage ist der Boden und die Wand unbedingt auf ausreichende Tragfähigkeit zu prüfen (ggf. durch Probebohrung in der Wand mit kleinem Bohrerdurchmesser) Jeder Wandbefestigungswinkel muss einen Auszugswert von 50kg aufweisen.
  • Seite 18 -09/LQT6-09/LQT6-12...
  • Seite 19 LQS6-09/LQT6-09/LQT6-12...
  • Seite 20 LQS6-09/LQT6-09/LQT6-12...
  • Seite 21 LQS6-09/LQT6-09/LQT6-12...
  • Seite 22 LQS6-09/LQT6-09/LQT6-12...
  • Seite 23 LQS6-09/LQT6-09/LQT6-12...
  • Seite 24 LQS6-09/LQT6-09/LQT6-12...
  • Seite 25 LQS6-09/LQT6-09/LQT6-12...
  • Seite 26 LQS6-09/LQT6-09/LQT6-12...
  • Seite 27 LQS6-09/LQT6-09/LQT6-12...
  • Seite 28 LQS6-09/LQT6-09/LQT6-12...
  • Seite 29 LQS6-09/LQT6-09/LQT6-12...
  • Seite 30 LQS6-09/LQT6-09/LQT6-12...
  • Seite 31 LQS6-09/LQT6-09/LQT6-12...
  • Seite 32 LQS6-09/LQT6-09/LQT6-12...
  • Seite 33 LQS6-09/LQT6-09/LQT6-12...
  • Seite 34 LQS6-09/LQT6-09/LQT6-12...

  • Seite 35: Montageanleitung Seitenverkleidung / Polsterrückwand

    MONTAGE- & PFLEGEANWEISUNG Seite LOOP Programm: Aufbaupersonal: LQS6 Artikel: 7. Montageanleitung Seitenverkleidung SEITENANSICHT: 1x links 1x rechts M 6 x 16 Ruko ca.1mm Schraube darf nicht ganz eingedreht werden 24 mm Spax 3,5 x 16 Seko Stand: 28.06.2019 Copyright 2019 by Möbelfabrik Fr.Rudolf &...

  • Seite 36: Montage Aufsatz

    MONTAGE- & PFLEGEANWEISUNG Seite Loop Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: 8. MONTAGEANLEITUNG AUFSATZ SEITE L/R (Seite R spiegelbildlich montieren) Holzdübel D8x40 Maxifix-Bolzen 28 BODEN O Kofixbolzen 6mm Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 01.03.2019...
  • Seite 37 MONTAGE- & PFLEGEANWEISUNG Seite Loop Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: M-SEITE Maxifix-Bolzen 28 Holzdübel D8x40 TRAVER Holzdübel D8x40 Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 01.03.2019...
  • Seite 38 MONTAGE- & PFLEGEANWEISUNG Seite Loop Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: Kofixbolzen 6mm Inbusschlüssel SW6 Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 01.03.2019...
  • Seite 39 MONTAGE- & PFLEGEANWEISUNG Seite Loop Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: Inbusschlüssel SW6 Inbusschlüssel SW6 Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 01.03.2019...
  • Seite 40 MONTAGE- & PFLEGEANWEISUNG Seite Loop Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 01.03.2019...
  • Seite 41 MONTAGE- & PFLEGEANWEISUNG Seite Loop Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: SICHERHEITSHINWEISE: - Montage sowie nachträgliche Einstellungen, dürfen nur von fachkundigem Personal durchgeführt werden. - Vor der Montage ist der Boden und die Wand unbedingt auf ausreichende Tragfähigkeit zu prüfen (ggf. durch Probebohrung in der Wand mit kleinem Bohrerdurchmesser) Jeder Wandbefestigungswinkel muss einen Auszugswert von 50kg aufweisen.

  • Seite 42: Detail Schiebetürbeschlag

    MONTAGE- & PFLEGEANWEISUNG Seite Loop Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: DETAIL SCHIEBETÜRBESCHLAG SIEHE ANHANG Spax 4 x 16 Ruko Winkelmitnehmer Türdämpfer Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 01.03.2019...
  • Seite 43 Montage und Verstellung Schiebetürsystem SL LQS6-09/LQT6-09/LQT6-12 Schiebetür einhängen: Schiebetür sichern: Dämpfungsadapter montieren: Schiebetür einstellen: Stand: 31.08.2020 Copyright 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG Erstelldatum: 01.03.2019...

  • Seite 44: Wartung - Reinigung - Ölen - Entsorgen

    MONTAGE- & PFLEGEANWEISUNG Seite Loop Programm: Aufbaupersonal: LQS6-09/LQT6-09/LQT6-12 Artikel: 10. WARTUNG - REINIGUNG - ÖLEN - ENTSORGUNG WARTUNG Überprüfen Sie regelmäßig die angeschraubten Teile und auch die Stabilität der Wandbefestigung, indem Sie prüfen, dass keine Elemente verloren gehen, geknickt, beschädigt werden oder fehlen. Stellen Sie außerdem sicher, dass die Elemente des Rostes, der Gasdruckfedern, der Befestigung am Behälter und der Wand nicht locker, verbogen, beschädigt oder fehlend sind.
