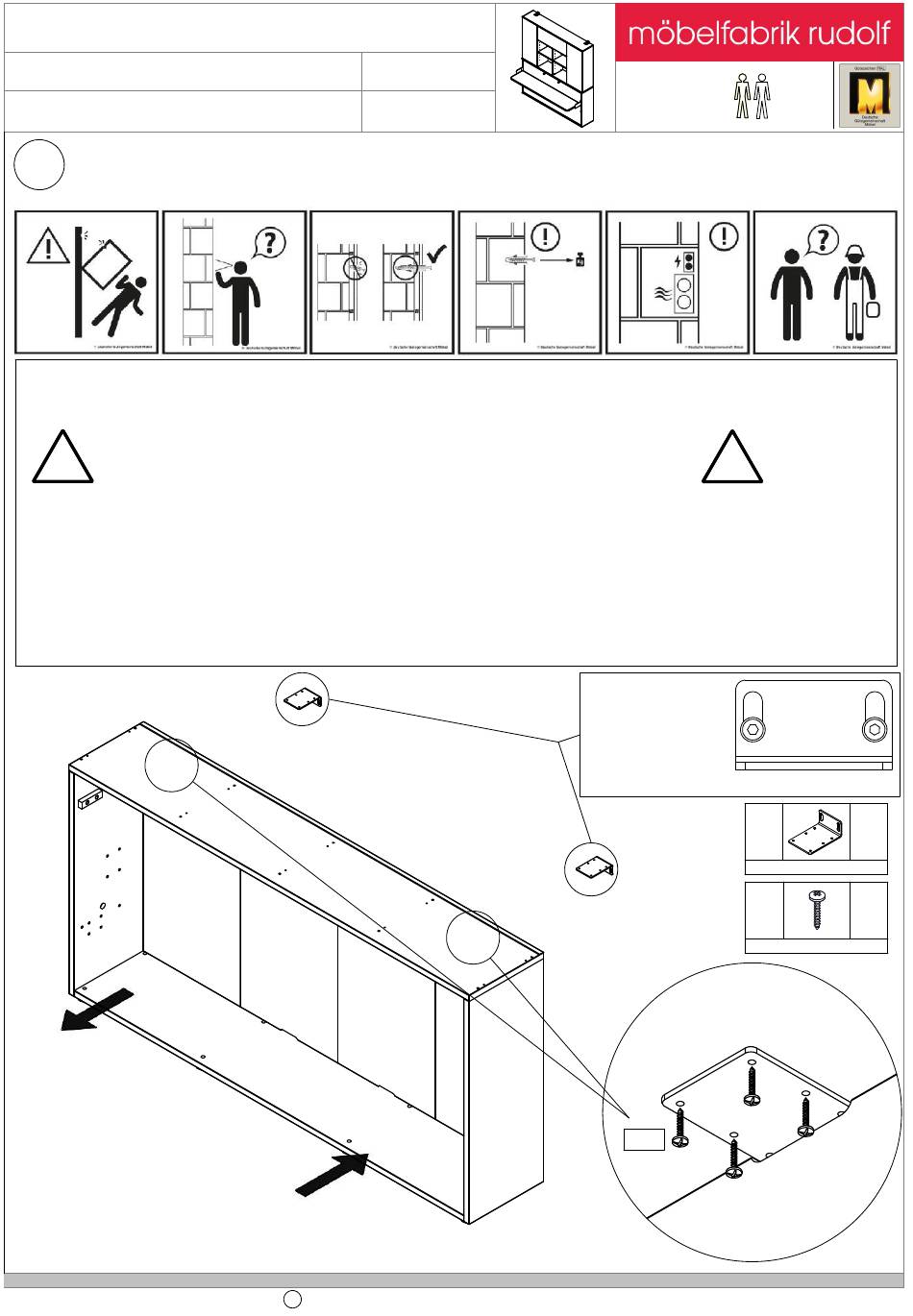

Möbelfabrik Rudolf LOOP LQS8 Montage- Und Pflegeanweisung Seite 17

MONTAGE- & PFLEGEANWEISUNG
LOOP
Programm:
LQS8 / LQT8
Artikel:
12
SICHERHEITSHINWEISE:
- Montage sowie nachträgliche Einstellungen, dürfen nur von fachkundigem Personal durchgeführt werden.
- Vor der Montage ist die Wand unbedingt auf ausreichende Tragfähigkeit zu prüfen, (ggf. durch
Probebohrung mit kleinem Bohrerdurchmesser)
- Jeder Wandbefestigungswinkel muss einen Auszugswert von 50kg aufweisen.
!
- Der Hängeschrank darf maximal mit 30kg gleichmäßig verteilter Last beladen werden.
- Befestigungsmittel für die Wandmontage sind nicht beigepackt, da sie für die jeweilige
Wandbeschaffenheit geeignet zu wählen sind.
- Bei von Massivwänden (z. B. Beton) abweichendem Mauerwerk, welches spezielle Befestigungsmittel
erfordert, empfehlen wir ggf. eine Beratung durch den Fachhandel oder die Montage durch eine
fachkundige Person.
- Beachten Sie, dass im Befestigungsbereich keine Elektroinstallationszonen und keine Ver- und
Entsorgungsleitungen vorhanden sein dürfen und dass die Wand im gesamten Bereich des Möbels plan ist.
1. Koprus von der
Wand schieben und
an markierten Stellen
Wandbefestigunswinkel
montieren.
(Winkel werden auf dem
Kopf stehend montiert!)
Stand: 31.08.2020
2. Koprus wieder ab die Wand schieben.
Winkel von innen anschrauben
Copyright C 2019 by Möbelfabrik Fr.Rudolf & Sohn GmbH & Co. KG
Seite
17 von 43
Aufbaupersonal:
!
Aussparungen für
Wandbefestigung.
Schrauben müssen
im Unteren Teil des
Langlochs montiert
werden!
I15
Wandbefestigungswinkel
D28
D28
Erstelldatum: 18.02.2019
2
8
Spax 5x25 Ruko
