SmartPool S220 Handbuch Seite 4

Notwendige Voraussetzungen:
• Schraubendreher für Senkkopfschrauben oder 8 mm-Steckschlüssel
• Für die Installation Ihres Solar-Heizsystems benötigen Sie zwei Schlauchleitungen – eine, die von der
Poolausrüstung zum Kollektor führt, und eine, die vom Kollektor zurück zum Pool führt.
Weiße Endverschlusskappe
Weiße Endverschlusskappe
1) Wählen Sie einen Bereich ohne scharfe oder spitze Objekte, der täglich wenigstens 6 Stunden
uneingeschränkter Sonneneinstrahlung ausgesetzt ist.
2) Entfernen Sie den Gurt vom Kollektor und rollen Sie ihn so auseinander, dass die Verteilerköpfe mit dem
Seriennummer-Etikett zur Poolausrüstung zeigen.
3) Lassen Sie den Kollektor zur Glättung des Materials ausgebreitet in der Sonne liegen (30 Minuten bis 1
Stunde). BREITEN SIE DEN KOLLEKTOR NICHT AUF DEM RASEN AUS, DA DAS DARUNTER
BEFINDLICHE GRAS SCHADEN NEHMEN KÖNNTE. BITTE DEN KOLLEKTOR NICHT BETRETEN.
4) Entfernen und entsorgen Sie die schwarzen Kunststoffkappen, die die Gewinde-Enden der Verteilerköpfe
schützen.
5) Umwickeln Sie zur Gewährleistung der Wasserdichtheit die Gewinde an den Enden der Verteilerleitungen
mit dem bereitgestellten Teflon-Band (siehe Abbildung).
6) Schrauben Sie am Verteiler ohne Etikett die weißen Endverschlusskappen auf die offenen Enden (siehe
Abbildung). Gehen Sie dabei vorsichtig vor, um das Gewinde nicht auszureißen.
7) Schrauben Sie die Knierohr-Anschlüsse auf die offenen Enden des Verteilers mit Etikett (siehe Abbildung).
Gehen Sie dabei vorsichtig vor, um das Gewinde nicht auszureißen.
8) Schalten Sie die Pool-Pumpe aus.
9) Verstopfen Sie am Pool von innen die runde Auslassöffnung in der Poolwand, um das Wasser am Abflie
ßen zu hindern (hierzu eignet sich auch ein Winter-Stöpsel).
10) Befestigen Sie eine Leitung vom Filter zum unteren Knierohr-Anschluss. Füllen Sie die Anlage stets von
unten nach oben.
11) Befestigen Sie eine weitere Leitung vom Pool-Rückleitungsanschluss zum anderen Knierohr-Anschluss.
12) Entfernen Sie den innen an der runden Pool-Rückleitungsöffnung angebrachten Stöpsel.
JETZT KÖNNEN SIE IHR SOLAR-HEIZSYSTEM IN BETRIEB NEHMEN.
13) Schalten Sie die Pool-Pumpe wieder ein. Überprüfen Sie, ob die Anlage dicht ist und ziehen Sie bei Bedarf
die entsprechenden Anschlüsse fest.
Anm.: Nach dem Start werden über die Rückleitung Luftblasen in den Pool geleitet. Dies ist ein normaler Vorgang, der nur bis zum
Entweichen sämtlicher Luft aus dem Solar-Heizsystem anhält.

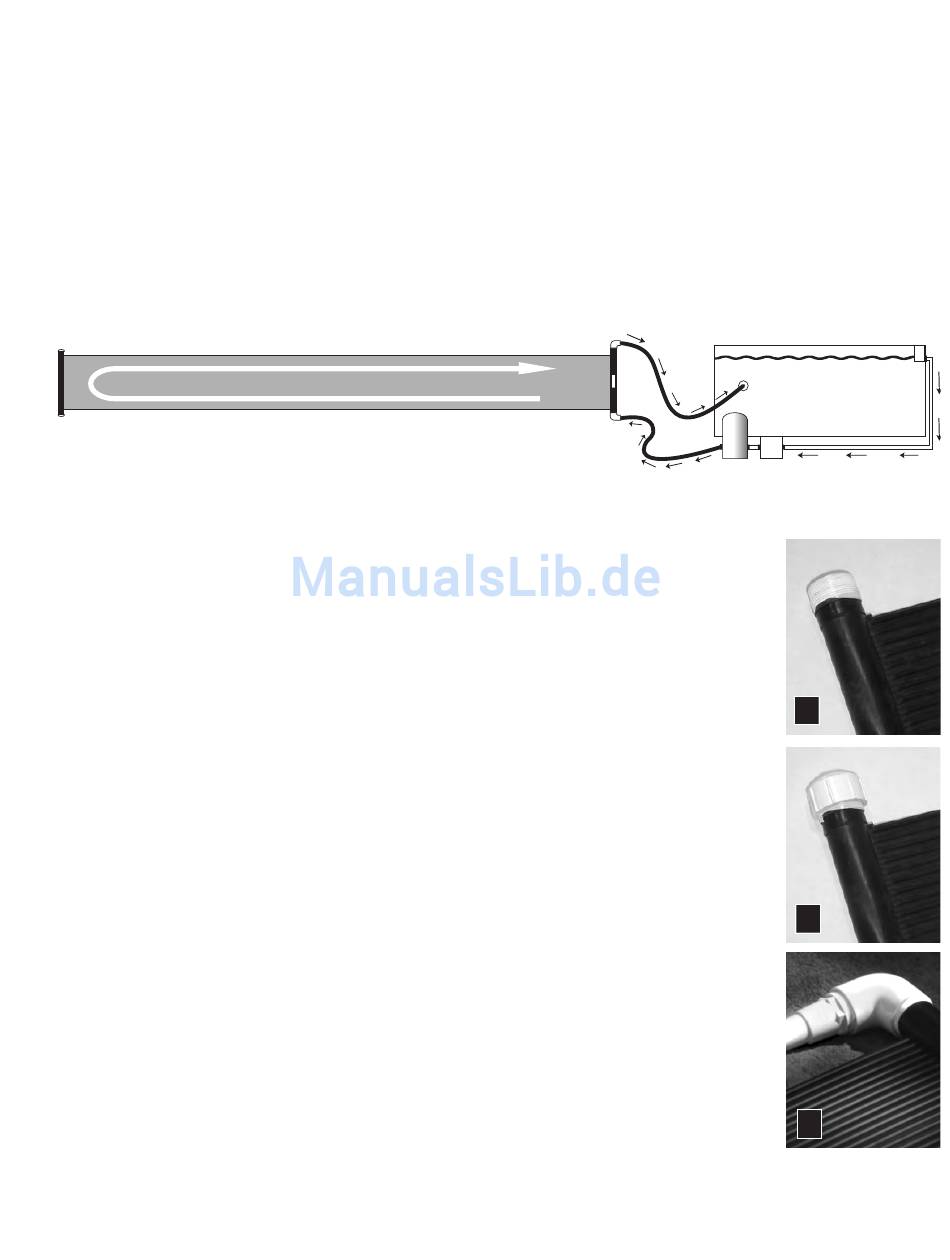

SYSTEMANORDNUNG
Einzelsystem
Knierohr-Anschluss
Rückleitung
Etikett
Knierohr-Anschluss
Zuleitung
Warmes Wasser
Kühles Wasser
(Anschluss für
(Zufuhr)
Rückleitung)
Filter Pool-Pumpe
5
6
7
