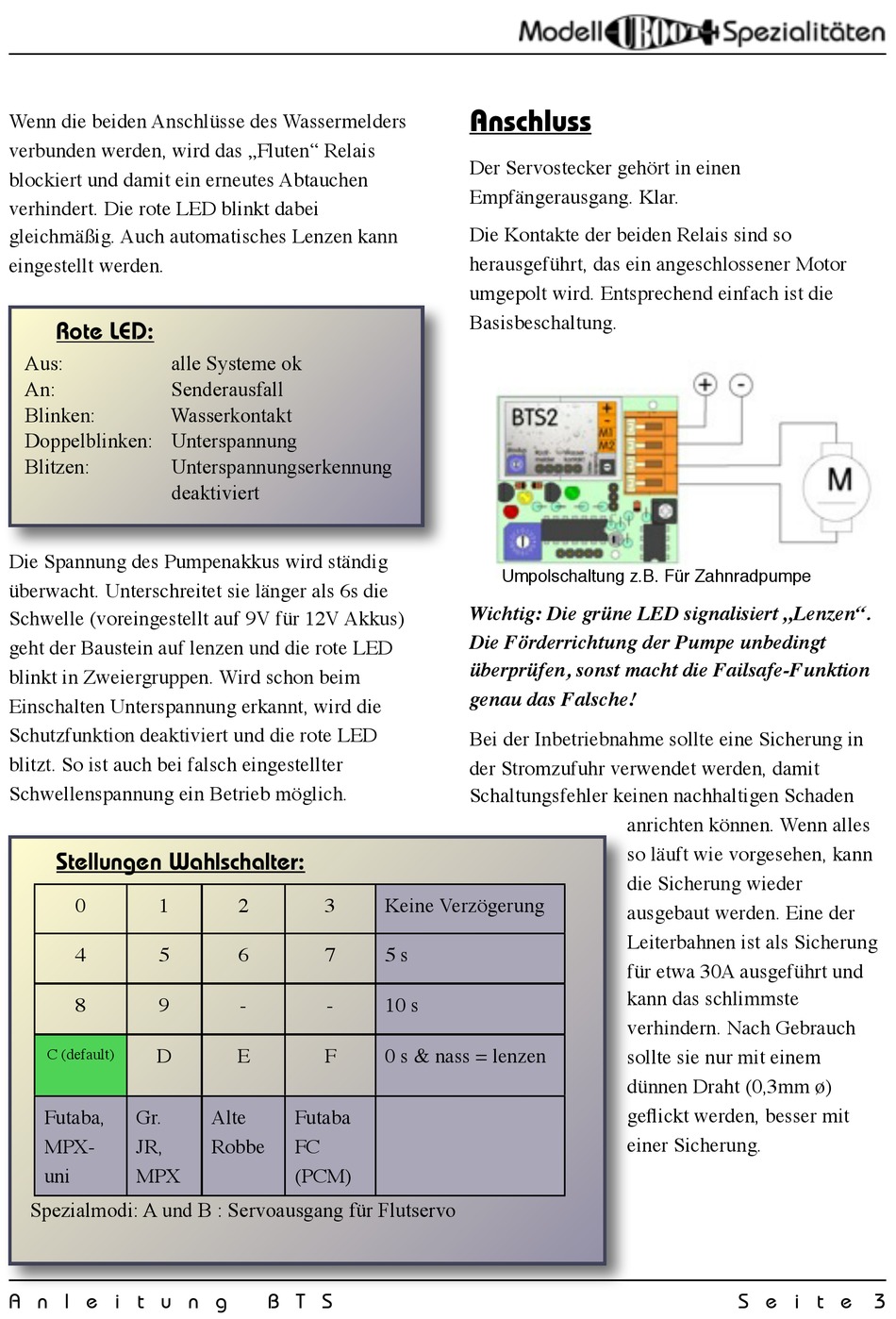

Wenn die beiden Anschlüsse des Wassermelders
verbunden werden, wird das „Fluten" Relais
blockiert und damit ein erneutes Abtauchen
verhindert. Die rote LED blinkt dabei
gleichmäßig. Auch automatisches Lenzen kann
eingestellt werden.
Rote LED:
Aus: alle Systeme ok
An: Senderausfall
Blinken: Wasserkontakt
Doppelblinken: Unterspannung
Blitzen: Unterspannungserkennung
deaktiviert
Die Spannung des Pumpenakkus wird ständig
überwacht. Unterschreitet sie länger als 6s die
Schwelle (voreingestellt auf 9V für 12V Akkus)
geht der Baustein auf lenzen und die rote LED
blinkt in Zweiergruppen. Wird schon beim
Einschalten Unterspannung erkannt, wird die
Schutzfunktion deaktiviert und die rote LED
blitzt. So ist auch bei falsch eingestellter
Schwellenspannung ein Betrieb möglich.
Stellungen Wahlschalter:
0 1
4 5
8 9
D
C (default)
Futaba, Gr.
MPX- JR,
uni MPX
Spezialmodi: A und B : Servoausgang für Flutservo
A n l e i t u n g B T S
2 3
6 7
- -
E F
Alte Futaba
Robbe FC
(PCM)

Anschluss

Der Servostecker gehört in einen
Empfängerausgang. Klar.
Die Kontakte der beiden Relais sind so
herausgeführt, das ein angeschlossener Motor
umgepolt wird. Entsprechend einfach ist die
Basisbeschaltung.
Umpolschaltung z.B. Für Zahnradpumpe
Wichtig: Die grüne LED signalisiert „Lenzen".
Die Förderrichtung der Pumpe unbedingt
überprüfen, sonst macht die Failsafe-Funktion
genau das Falsche!
Bei der Inbetriebnahme sollte eine Sicherung in
der Stromzufuhr verwendet werden, damit
Schaltungsfehler keinen nachhaltigen Schaden
Keine Verzögerung
5!s
10!s
0!s & nass = lenzen
anrichten können. Wenn alles
so läuft wie vorgesehen, kann
die Sicherung wieder
ausgebaut werden. Eine der
Leiterbahnen ist als Sicherung
für etwa 30A ausgeführt und
kann das schlimmste
verhindern. Nach Gebrauch
sollte sie nur mit einem
dünnen Draht (0,3mm ø)
geflickt werden, besser mit
einer Sicherung.
