Inhaltszusammenfassung für JUTEC 6000

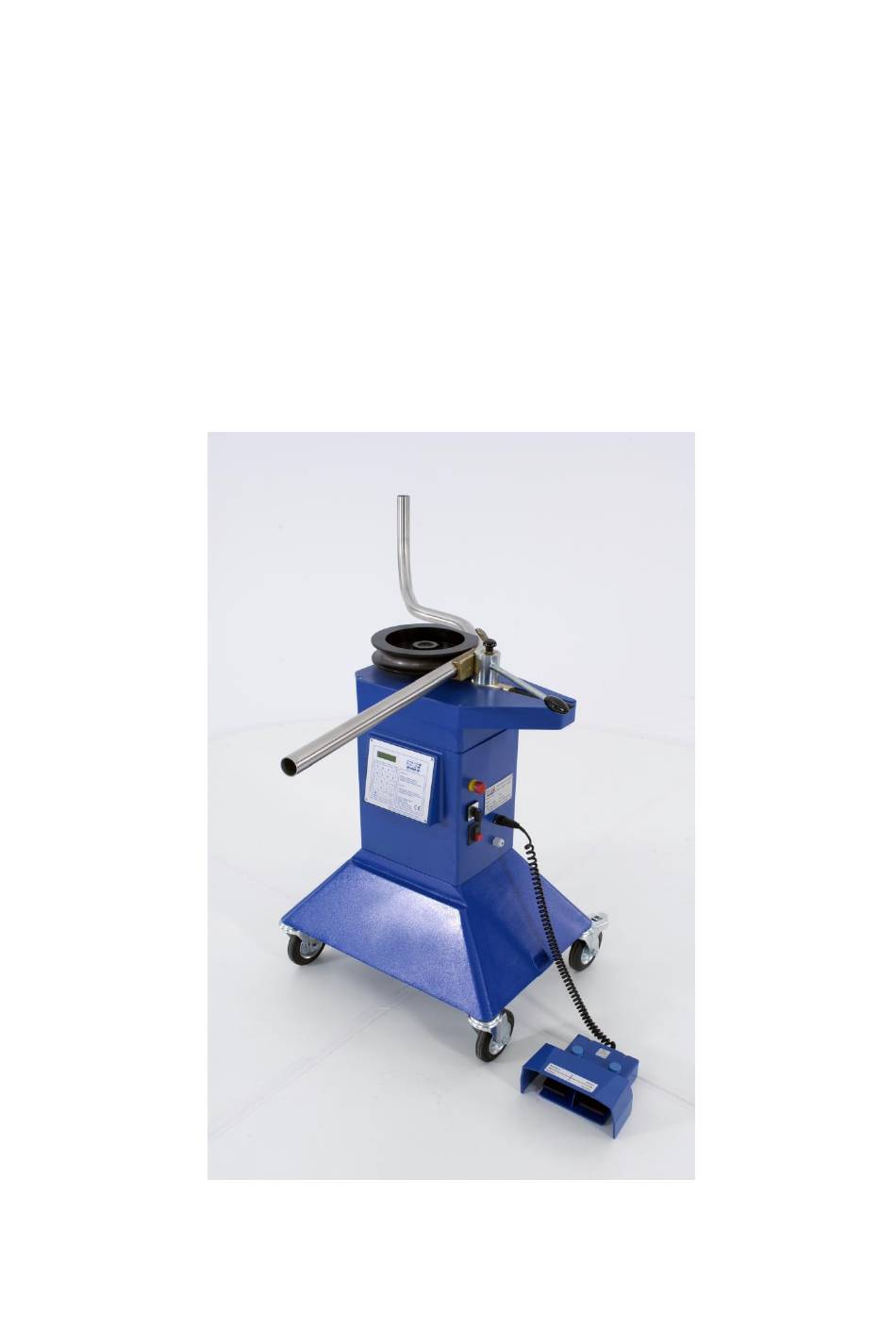

- Seite 1 BEDIENUNGSANLEITUNG ______________________ MODELL 6000 / 400 V JUTEC Biegesysteme GmbH - Ottostraße 20 - 22 - 65549 Limburg/L. Tel. 0 64 31 - 93 49 -0 Fax 0 64 31 - 93 49 25...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. TECHNISCHE DATEN 2. SICHERHEITSHINWEISE 3. AUFBAU Anbau - Untergestell: Fußschalter 4. INBETRIEBNAHME Manuelle Justierung Modell 6000D und Modell 6000S 5. ERSTE SCHRITTE ZUM KENNENLERNEN DER MASCHINENFUNKTIONEN 6. ERSTE BIEGEVERSUCHE 1. Biegen mit Gegenrolle für dickwandige Rohre 2. Biegen mit Gleitschuh für dünnwandige Rohre 7. -
Seite 3: Technische Daten
Technische Daten Max. Biegeleistung 6000D Rohr 60x 4 St 35 mit Gegenrolle Rohr 60x 2 1.4301 mit Gegenhalter Max. Biegeleistung 6000S Rohr 50x 4 St 35 mit Gegenrolle Rohr 50x 2 VA1.4301 mit Gegenhalter Anschluss 380 - 400 V / 50 Hz -3 Phasen (auf Wunsch 220 V / 50 Hz -3 Phasen) ... -
Seite 4: Sicherheitshinweise
Hitze, Öl und scharfen Kanten. Halten Sie Ihren Arbeitsplatz frei von unbefugten Personen. Benutzen Sie nur die original Jutec Biegewerkzeuge entsprechend der Werkzeugliste. (Biegen Sie dickwandige Rohre nur mit Gegenrolle und dünnwandige Rohre nur mit Gleitschuh -siehe Werkzeuglisten). -
Seite 5: Aufbau
Aufbau Anbau - Untergestell: Rollensatz in den Maschinenfuß einschrauben Biegemaschine auf den Kopf stellen Untergestell auf die Maschine aufsetzen Untergestell mit 4 Schrauben M8 an die Maschine anschrauben Fußschalter Sicherheitsfußschalter seitlich an der Maschine anschließen ... -
Seite 6: Inbetriebnahme
Inbetriebnahme Die Inbetriebnahme soll ohne Biegewerkzeuge und Aufsätze erfolgen Netzstecker einstecken Motorschutzschalter eindrücken (grüne Taste) Not-Aus-Schalter ziehen (entriegeln) Sicherheits-Fußschalter an Buchse anschließen und festdrehen Hauptschalter einschalten Manuelle Justierung Modell 6000D und Modell 6000S Maschine ausschalten (schwarzer Schalter auf Pos. „0“) ... -
Seite 7: Erste Schritte Zum Kennenlernen Der Maschinenfunktionen
Erste Schritte zum Kennenlernen der Maschinenfunktionen 1. Biegeverfahren mit Taste F wählen Biegeverfahren durch mehrmaliges Drücken der Pfeil-Tasten auswählen Rolle Biegen mit Gegenrolle Standard Biegen mit Gleitschuh Profil Biegen mit Profilbieger PB20 gewünschte Biegeart mit Taste "Quitt" bestätigen ... -
Seite 8: Erste Biegeversuche
Erste Biegeversuche Biegen mit Gegenrolle für dickwandige Rohre Bei diesem Verfahren wird der Nullpunkt der Maschine verändert. Die Gegenhalterposition verändert sich hierbei im Gegensatz zum Gleitschuhbiegen. Biegeverfahren mit Taste F wählen: Pfeil-Tasten betätigen bis "Rolle" erscheint und mit Taste "Quitt" bestätigen - Die Biegeverfahren sind: "Standard": zum Biegen mit Gleitschuh "Rolle": zum Biegen mit Gegenrolle... -
Seite 9: Biegen Mit Gleitschuh Für Dünnwandige Rohre
Biegen mit Gleitschuh für dünnwandige Rohre Biegewerkzeug und Gleitschuh mit Exzenter Art.-Nr. 5091 gem. Werkzeugliste auswählen Biegewerkzeug auf Sechskantaufnahme aufstecken "0"-Markierung am Werkzeug und Sechskant beachten Biegeverfahren mit Taste F wählen: Pfeil-Tasten betätigen bis "Standard" er- scheint und mit Taste "Quitt"... -
Seite 10: Erläuterungen Zur Eingabetastatur
Erläuterungen zur Eingabetastatur Eingabe eines Biegewinkels Taste "Sollwinkel" betätigen Sollwinkel eingeben Sollwinkel mit Taste "Quitt" bestätigen Beispiel: Biegewinkel 90°: - Taste "Sollwinkel" betätigen Taste "9", Taste "0" - mit Taste "Quitt" bestätigen Einen Biegewinkel auf Programmplatz abspeichern ... -
Seite 11: Einzeln Gespeicherte Biegewinkel Abrufen
Einzeln gespeicherte Biegewinkel abrufen Taste "Programm" drücken Programm-Nummer eingeben (1 - 59 einzelne Winkel) Programm-Nummer mit Taste "Quitt" bestätigen Sollwinkel wird angezeigt Sollwinkel mit Taste "Quitt" bestätigen Beispiel: Programm-Nummer 12 abrufen: - Taste "Programm" drücken - Taste "1", Taste "2"... -
Seite 12: Mehrere Gespeicherte Winkel Abrufen
Mehrere gespeicherte Winkel abrufen Taste "Programm" drücken Speicher-Nummer eingeben (60 - 99) Speicher-Nummer mit Taste "Quitt" bestätigen Beispiel: Biegewinkelfolge aus Speicher-Nummer 65: - Taste "Programm" drücken - Taste "6", Taste "5" betätigen - mit Taste "Quitt" bestätigen Einstellen des autom. -
Seite 13: Biegen In Der Praxis
Biegen in der Praxis Allgemeines Aufgrund der verschiedenen Materialien und Rohrstärken ist ein unterschiedliches Zurückfedern zu beobachten, wodurch ein exaktes Vorherbestimmen des Biege- winkels nicht möglich ist. Der an der Maschine eingestellte Sollwinkel muss immer größer gewählt werden als der Winkel des fertigen Bogens tatsächlich beträgt (=Istwinkel). -
Seite 14: Fehlermeldungen
Fehlermeldungen Fehlermeldungen an der Anzeige Anzeige Ursache Beseitigung/Abhilfe ___________________________________________________________________________ Motor Motor-Schutzschalter drücken nicht gedrückt keine Anzeige Not-Aus-Schalter Not-Aus-Schalter ziehen im Display gedrückt Stromzufuhr unterbrochen Steckdose und Anschluss- sicherungen prüfen Sicherung auf Leistungs- 4 Schrauben am Rechner karte defekt lösen und komplett herausnehmen Achtung: keine Kabel beschädigen Im Inneren der Maschine auf dem... -
Seite 15: Anhang
Anhang... - Seite 16 Wartungsanleitung Die Maschine ist grundsätzlich wartungsfrei! Wir empfehlen jedoch nach ca. 3000 – 4000 Betriebsstunden das Getriebefett (DEA Glissando MEP2) zu erneuern. Selbstverständlich bieten wir dieses als Dienstleistung in unserem Werk in 65549 Limburg an.
- Seite 17 Justieren der Biegemaschine Modell 6000 1. Schalten Sie die Biegemaschine ein und kontrollieren Sie das Drehfeld (die Drehrichtung). 2. Entfernen Sie alle Werkzeuge und Aufsätze (Bruchgefahr). 3. Schalten Sie die Maschine am Hauptschalter aus. 4. Drücken Sie die Taste „F“, halten Sie diese und schalten Sie gleichzeitig am Hauptschalter die Maschine ein.
