JUTEC RB60 Bedienungsanleitung
Rollenbiegemaschine/rollenbiege-aufsatz
Verwandte Anleitungen für JUTEC RB60
Inhaltszusammenfassung für JUTEC RB60

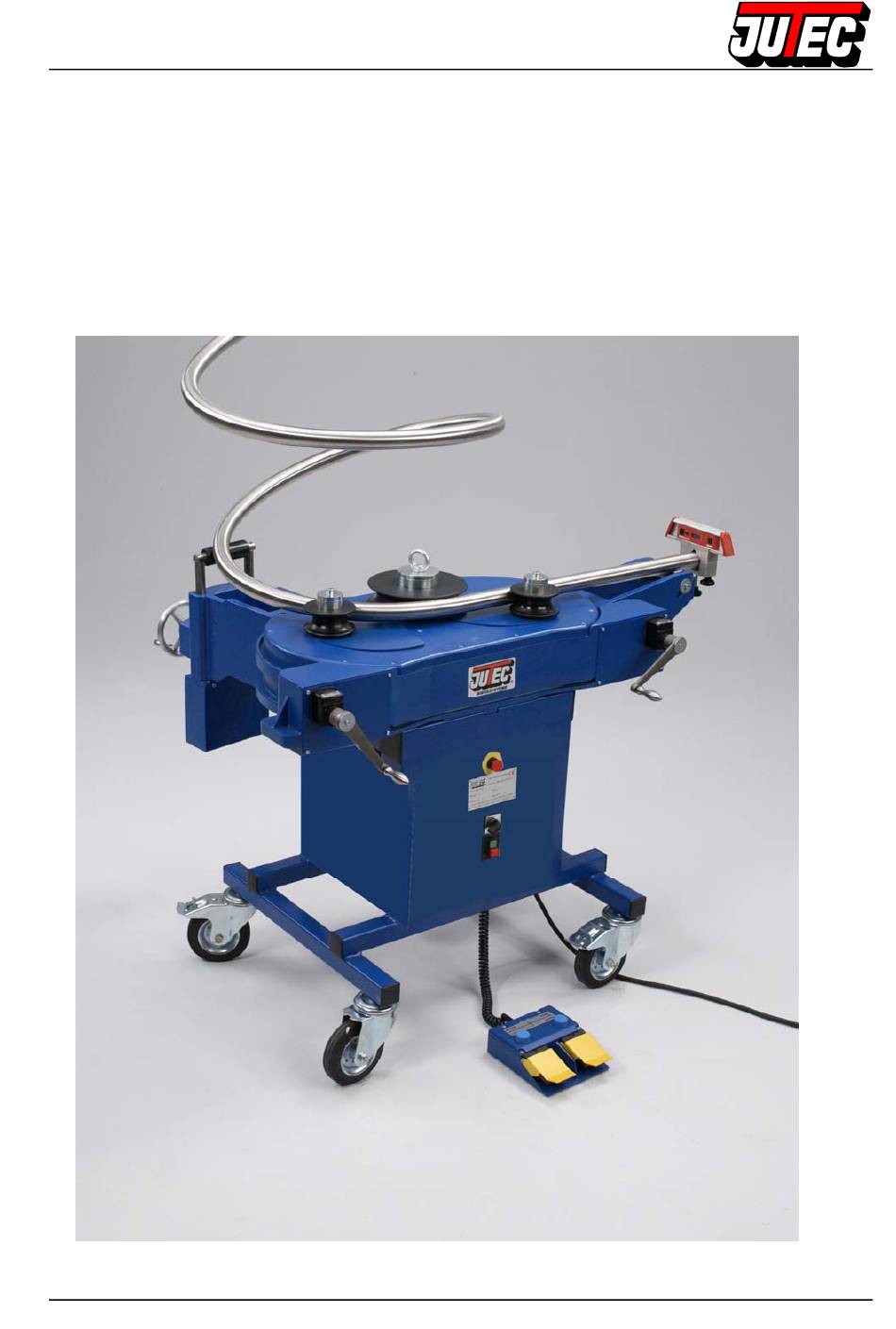

- Seite 1 Bedienungsanleitung Rollenbiegemaschine RB60 Rollenbiege-Aufsatz RB43 Bedienungsanleitung RB 60 / RB 43 Seite 1...
- Seite 2 Behandlung und nicht bestimmungsgemäßer Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter, bzw. Beeinträchtigungen der Maschine und anderer Sachwerte entstehen. Ersatzteile müssen den von JUTEC festgelegten technischen Anforderungen entsprechen. Fremde Ersatzteile können unter Umständen die konstruktiv vorgegebenen Eigenschaften der Anlage verändern und zu erheblichen, von JUTEC nicht mehr zu vertretenden Mängeln führen.
-
Seite 3: Inhaltsverzeichnis
INHALT Seite insatzbereiche ................Sicherheitshinweise ................. echnische Daten ................ufbau .................... iegen ....................Einschalten der Maschine .............. 1.1 Biegemaschine 6000 S / 6000 D ............1.2 Biegemaschine 4800 ................ Aufsetzen der Biegerollen .............. Zuführung der Rohre ..............Einstellen der Biegerollen ............. Biegevorgang .................. -
Seite 4: E Insatzbereiche
Der Rollenbieger RB43 / RB60 dient zum Biegen von Rohren, Voll- und Profilstäben aus biegefähigen metallischen Werkstoffen. Der RB 43 darf nur für die in der Tabelle angegebenen Profile und Werkstoffe verwendet werden. Sicherheitshinweise Stellen Sie den RB43 mit der Antriebsmaschine auf einen festen ebenen Untergrund. -
Seite 5: Aufbau
Profil Maß (mm) min. Rad.(mm) 60 x 60 1000 50 x 50 40 x 40 60 x 40 1000 50 x 30 60 x 10 1000 50 x 10 40 x 8 60 x10 60 x 30 60 x 30 50 x 50 40 x 40 30 x 30... - Seite 6 Antriebseinheit RB43A bzw. die Biegemaschinen 4800, 5000, 6000S oder 6000 D auf einem ebenen festen Untergrund aufstellen. Geeignetes Hebezeug an der Ringschraube der Hauptwelle anhängen. Mit Hebezeug den RB 43 auf die Antriebseinheit aufsetzen. Dabei muss die richtige Position der Sechskantwellen beachtet werden (0 - Markierung).
-
Seite 7: Biegen
Die Hubrolle und die Auflagerolle werden seitlich in die Nuten eingehängt und mit den Klemmhebeln gesichert. BIEGEN Einschalten der Biegemaschine 1.1 Biegemaschine 6000D / 6000S Um mit dem Rollenbieger arbeiten zu können, muss die Biegemaschine 6000D / 6000S wie folgt eingeschaltet werden: Drücken Sie die Taste "F"... -
Seite 8: Aufsetzen Der Biegerollen
Aufsetzen der Biegerollen Biegerollen auf die Biegewellen aufsetzen. Biegerollen mit Hilfe der Druckplatten und Schrauben an den Biegewellen sichern. Zuführung der Rohre Biegewellen mit Hilfe der Handkurbeln in Nullstellung verfahren. Rohr zwischen den Biegerollen einschieben. Einstellen der Biegerollen Die Biegerollen werden mit Hilfe der Handkurbeln zugestellt. Auf den analogen Anzeigen kann der Einstellwert abgelesen werden. - Seite 9 Hubrolle montiert für rechts steigende Wendel Auflagerolle nicht montiert Hubrolle montiert für links steigende Wendel Auflagerolle montiert Bedienungsanleitung RB 60 / RB 43 Seite 9...
-
Seite 10: Anhang
ANHANG St 42,4 x 2,5 geglüht 3000 2900 2800 2700 2600 2500 2400 2300 2200 2100 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 Biegerollenposition Bedienungsanleitung RB 60 / RB 43 Seite 10... - Seite 11 St 33,7 x 2,5 geglüht 3000 2900 2800 2700 2600 2500 2400 2300 2200 2100 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 Biegerollenposition Bedienungsanleitung RB 60 / RB 43 Seite 11...
- Seite 12 St 26,9 x 2,0 geglüht 3000 2900 2800 2700 2600 2500 2400 2300 2200 2100 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 Biegerollenposition Bedienungsanleitung RB 60 / RB 43 Seite 12...
- Seite 13 St 21,3 x 2,0 gehlüht 3000 2900 2800 2700 2600 2500 2400 2300 2200 2100 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 Biegerollenposition Bedienungsanleitung RB 60 / RB 43 Seite 13...
- Seite 14 VA 48,3 x 2,0 geglüht 3000 2900 2800 2700 2600 2500 2400 2300 2200 2100 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 Biegerollenposition Bedienungsanleitung RB 60 / RB 43 Seite 14...
- Seite 15 VA 42,4 x 2,0 geglüht 3000 2900 2800 2700 2600 2500 2400 2300 2200 2100 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 Biegerollenposition Bedienungsanleitung RB 60 / RB 43 Seite 15...
- Seite 16 VA 33,7 x 2,0 geglüht 3000 2900 2800 2700 2600 2500 2400 2300 2200 2100 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 Biegerollenposition Bedienungsanleitung RB 60 / RB 43 Seite 16...
- Seite 17 VA 26,9 x 2,0 geglüht 3000 2900 2800 2700 2600 2500 2400 2300 2200 2100 2000 1900 1800 1700 1600 1500 1400 1300 1200 1100 1000 Biegerollenposition Bedienungsanleitung RB 60 / RB 43 Seite 17...
